Fuse de sauvegarde limitant le courant

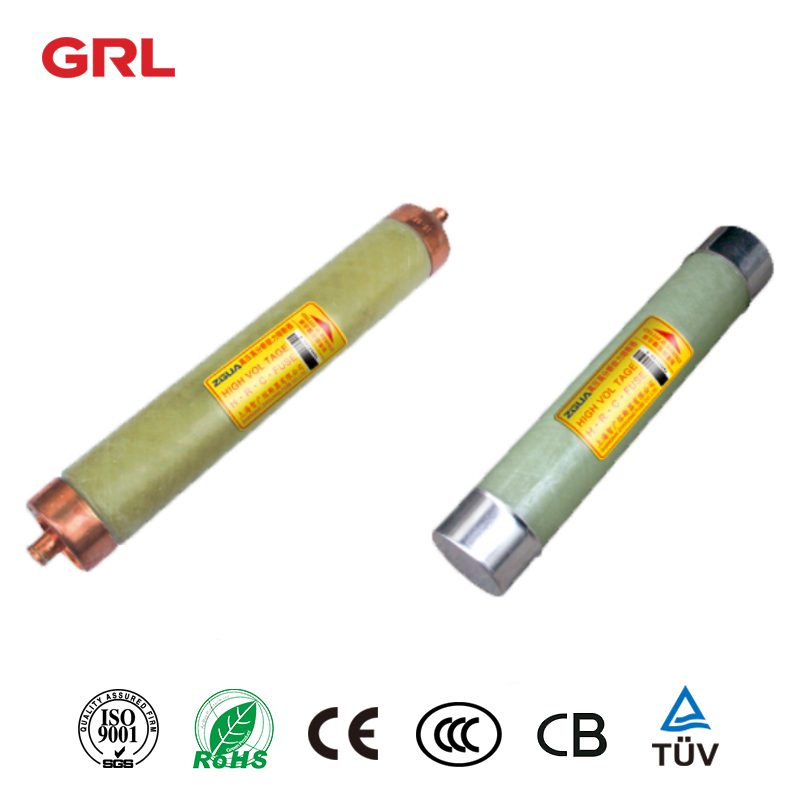

ZGR3 (XRNT5) -15.5 H.V Fusible de secours à limitation de courant pour la protection contre les courts-circuits du transformateur immergé dans l’huile


Mode :ZGR3 (XRNT5) -15,5

Le voltage :17.2Kv

Current :125A, 175A

Email : [email protected]

Keyword :Transformateur à huile

ZGR3 (XRNT5) -15.5 H.V Fuse de secours à limitation de courant pour la protection en court-circuit du transformateur immergé dans l’huile

Général

ZGR3 (XRNT5) -15.5H.V. Fuse de secours limitant le courant pour la protection de court-circuit du transformateur immergé dans l’huile (ici sous fusible) est disponible pour le système électrique intérieur H. V., avec tension nominale 15.5KV, courant nominal jusqu’à 175A, 50HZ a.c.. il est utilisé pour la protection contre le court-circuit pour transformateur de puissance. Il peut offrir une protection de tout rond ensemble en série avec ZGR4 (PRNT13) -15.5H.V. fusible pour la protection contre la surcharge du transformateur immergé dans l’huile.

Norme

Accord avec GB15166.2 fusibles à haute tension à courant alternatif fusible limitant le courant

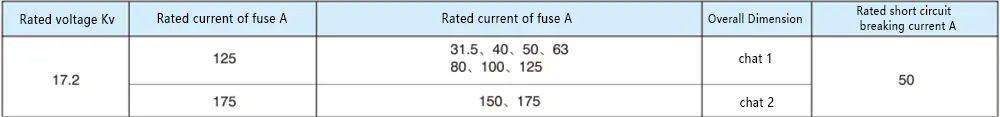

Paramètres de base

Tension nominale Kv Courant nominal du fusible A Courant nominal du fusible A Dimension globale Court-circuit noté � courant de rupture A
17.2 à 17.2 125 31.5, 40, 50, 63
80, 100, 125
Chat1 50.
175 150, 175 Chat2

oil-immersed transformer

Conditions de travail: l’élément fusible est normalement utilisé dans l’huile de transformateur, et la limite de température supérieure de l’huile environnante ne dépasse pas 100 ℃

Numéro de commande

Courant nominal Numéro de commande
31,5 millions d’euros ZGR3-31.5
40 ZGR3-40
50. ZGR3-50
63 ZGR3-63
80 ZGR3-80
100 ZGR3-100
125 ZGR3-125
150 ZGR3-150
175 ZGR3-175

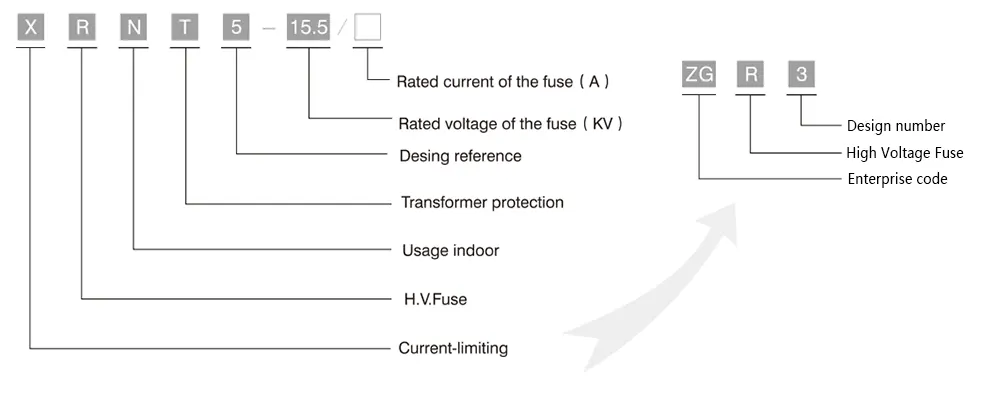

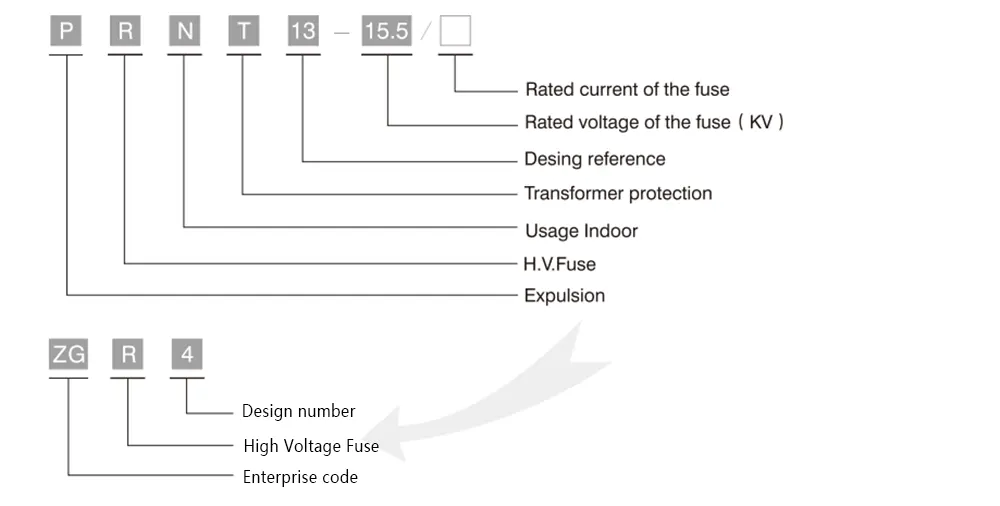

Instruction de type

Enterprise code

High Voltage Fuse

Performance

Fuse ne peut pas être utilisé seul. Il doit être utilisé en série avec le fusible de secours pour devenir une protection de tout autour. Lors de l’utilisation, la caractéristique du fusible et du fusible de secours doit être considérée comme suffisante.

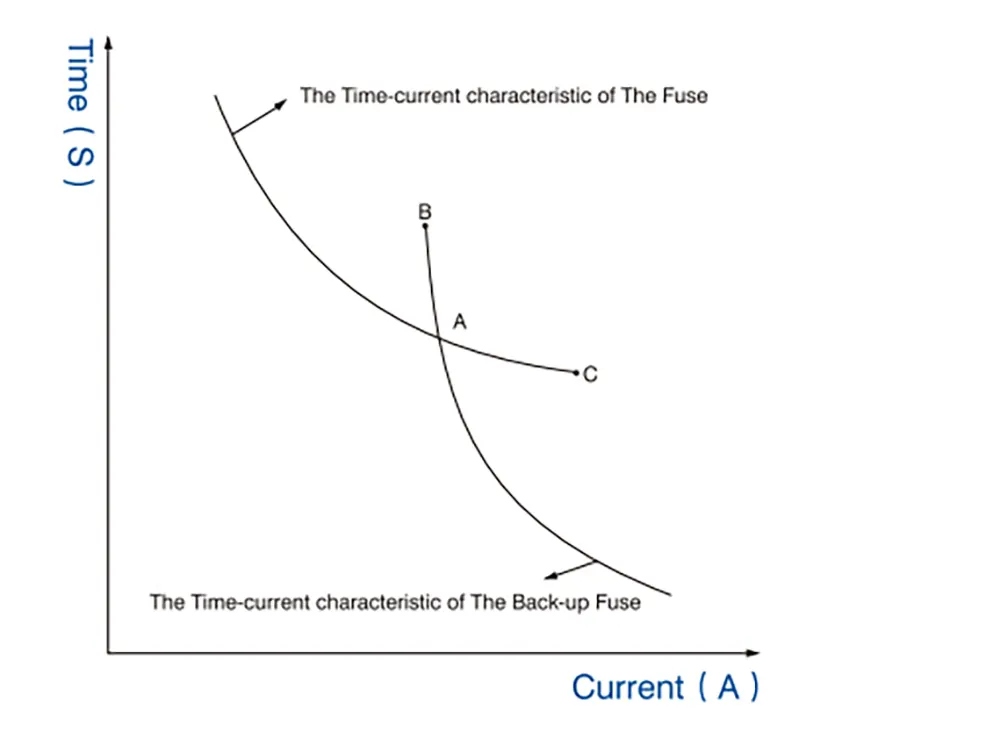

Figure la caractéristique du courant temporel du fusible et du fusible de secours. A in figure est un point de la rencontre de deux courbes. B est le courant de capacité de rupture min. de la liaison de fuselage de secours. C est évalué max. Courant de capacité de rupture du fusible.

Lorsque Fuse sera utilisé en série avec la liaison de fuselage de secours, d’abord le point A doit être existence, deuxièmement le point B est au-dessus du point A et le point C est en dessous du point A.

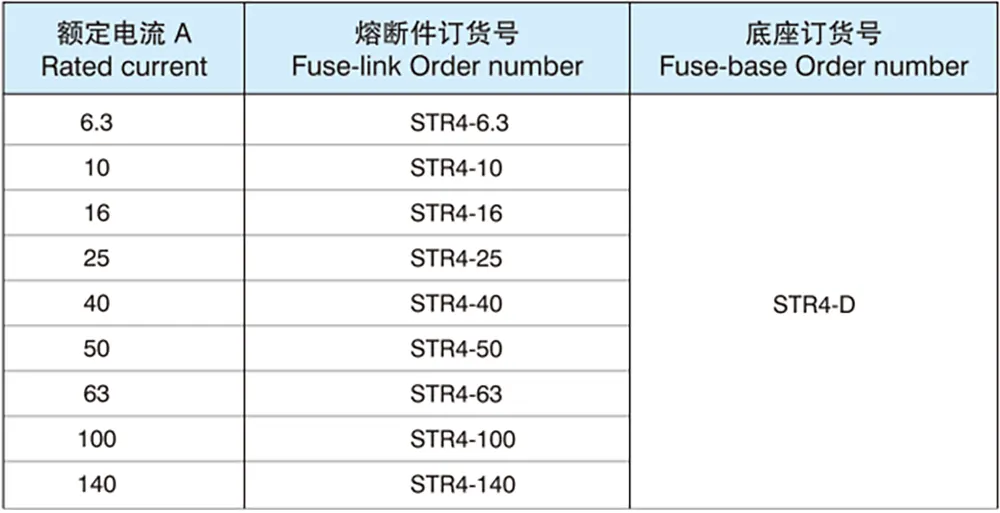

Numéro de commande

fuse link

Schéma de coordination des caractéristiques de protection des fusible et des fusibles de secours

Design number
