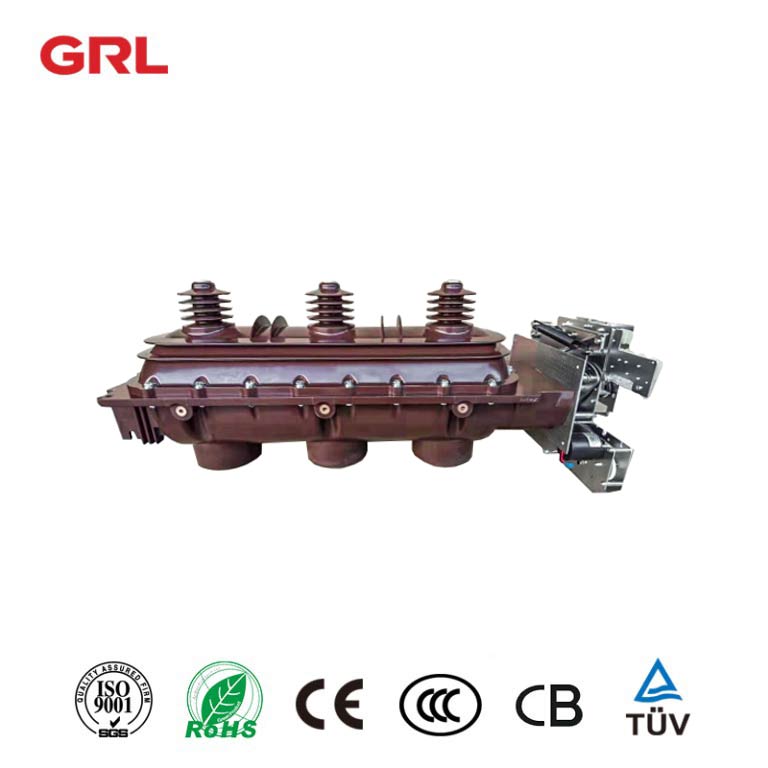

Le commutateur de rupture de charge 24kV est un commutateur de moyenne tension compact et fiable conçu pour les applications intérieures. Il combine les fonctions de rupture de charge, de déconnecteur et de mise à la terre en une seule unité sans entretien.
Caractéristiques du commutateur de rupture de charge
1. Structure de contact rotative à double rupture avec trois positions de fonctionnement: fermé, ouvert et mis à la terre
2. Utilise le gaz SF6 comme agent d’extinction et d’isolation des arcs, en veillant à ce que le circuit principal soit scellé et ne soit pas affecté par les conditions environnementales extérieures.
3. Excellente performance en matière de sécurité: en cas d’arc interne, un point faible de la structure de l’enceinte sera ouvert, dirigeant le flux de gaz de surpression à l’extérieur de l’armoire de commutation pour assurer la sécurité
4. Conception compacte avec une grande fiabilité: l’interrupteur de rupture de charge, le disconnecteur et le commutateur de mise à la terre sont intégrés dans une seule unité, scellée dans un boîtier en résine époxy rempli de gaz SF6, avec un mécanisme de verrouillage à trois positions
5. Petite taille, légère, sans entretien, et fonctionnement sûr et pratique
Paramètre technique du commutateur de rupture de charge
Non, non, non. | Point 2. | Unité | Données |
1 | Tension nominale | Kv | 24 |
2 | Fréquence nominale | Hz | 50. |
3 | Courant nominal | A | 630 à 630 |
(4) | Crête nominale résister au courant | Ka | 50. |
(5) | 4s nominale courte durée de résistance au courant | Ka | 20 |
(6) | Courant de production évalué | Ka | 50. |
(7) | Courant de rupture nominal | A | 630 à 630 |
8 | Fréquence de puissance résister à la tension phase 1 min, sol / rupture | Kv | 50 / 60 |
9 | L’impulsion de la foudre résiste à la phase de tension à la phase, au sol / à la fracture | Kv | 125 / 145 |
(10) | Pression relative du gaz SF6 (pression manométrique de 20 ° C20 ° C) | MPa | * 0,1 * 0,1 * |
(11) | Tension de fonctionnement nominale (moteur) | V | AC220, DC220 |
12 | Tension nominale de la bobine de déclenchement du shunt | V | AC220, DC220 |
13 | Vitesse moyenne d’ouverture | M / SM / s | 3,5 ± 1,53,5 ± 1,5 |
14 | Vitesse moyenne de fermeture | M / SM / s | 3,5 ± 1,53,5 ± 1,5 |
15 | Différence de temps de fermeture et d’ouverture en trois phases | Mme | * |
16 | Résistance du circuit principal | Pelleteries (y compris les poudres) | * |
17. | Couple de fonctionnement manuel | N.M. | 160 160 160 |
18. | Distance centrale interphasée | Mm | 280 ± 0,5280 ± 0,5 |
Application du commutateur de rupture de charge
Le commutateur de rupture de charge 24kV offre une solution fiable et compacte pour les applications de distribution d’énergie de moyenne tension. Son design innovant et ses caractéristiques avancées en font un choix idéal pour assurer un fonctionnement sûr et efficace dans divers contextes industriels et commerciaux.
Le commutateur de rupture de charge 24kV est un composant crucial dans les systèmes de distribution d’énergie à moyenne tension, en particulier dans diverses applications au sein du réseau électrique. Voici quelques scénarios d’application spécifiques:
1.Distribution d’électricité en milieu urbain
En milieu urbain, le commutateur de rupture de charge 24kV est utilisé dans les sous-stations et les réseaux de distribution pour gérer et contrôler le flux d’électricité. Il facilite la commutation de charge, l’isolement et la mise à la terre, assurant une alimentation électrique fiable aux bâtiments résidentiels et commerciaux.
2.Installations industrielles
Dans les environnements industriels, ce commutateur est essentiel pour connecter et déconnecter l’alimentation aux machines et aux équipements. Il fournit un moyen sûr d’isoler les équipements pour la maintenance et assure la continuité opérationnelle dans les processus de fabrication.
3.Systèmes d’énergie renouvelable
Le commutateur est largement utilisé dans les applications d’énergie renouvelable, telles que les parcs éoliens et solaires. Il aide à gérer l’intégration des sources d’énergie renouvelables dans le réseau, permettant une gestion efficace de la charge et la protection des équipements électriques.
4.Infrastructure de transport
Dans les systèmes de transport, tels que les métros et les trains légers, l’aiguillage de rupture de charge de 24 kV est utilisé pour contrôler la distribution de l’énergie. Il assure l’exploitation et l’entretien sécuritaires des systèmes électriques qui alimentent les trains et les installations de la gare.
5.Centres de données
Les centres de données reposent sur une alimentation stable et ininterrompue. Le commutateur de rupture de charge 24kV est utilisé pour gérer les charges électriques et assurer la redondance, garantissant que les systèmes critiques restent opérationnels pendant la maintenance ou en cas de défaillance.
6.Installations de télécommunications
L’infrastructure de télécommunications nécessite une alimentation fiable pour maintenir les réseaux de communication. L’interrupteur est utilisé pour s’assurer que l’alimentation peut être gérée et isolée en toute sécurité pendant les activités de maintenance.
7.Applications agricoles
Dans les milieux agricoles, en particulier dans les systèmes d’irrigation et les usines de transformation, le commutateur est utilisé pour contrôler l’alimentation électrique des pompes et des machines, améliorant ainsi l’efficacité opérationnelle et la sécurité.
Le commutateur de rupture de charge 24kV joue un rôle essentiel dans divers secteurs, assurant la sécurité, la fiabilité et l’efficacité dans la distribution de l’énergie. Sa capacité à gérer des applications de moyenne tension le rend indispensable dans les infrastructures électriques modernes.
