Mode & # 160;:HD11FG
En cours & # 160;:100A, 200A, 400A, 630A, 1000A
Tension:AC400V / 690V
Matériel:Base DMC, contact cuivre, cadre ABS
Certificat:
Courriel:Tim @ grlele.com
1.Modèle no.
2. Dimension
3.Paramètres
4.Les composants
5.Emballage
6.Emballage & amp; expédition
Modèle no.
| Tableau de bord | Ordre n ° 1. | Courant | Les conditions de travail |
| 1 | HD11F-100 / 38 | 100A | La température ambiante: + 5 ° C ~ + 40 ° C emplacement de l’installation ���doit être à une altitude inférieure à 2000 m C’est ça. Humidité: Lorsque la température la plus élevée est de + 40 ℃, l’humidité relative de l’air ne dépasse pas 50%. Une humidité relative plus élevée peut être autorisée à une température plus basse, comme 90% à 20 ℃. Des mesures devraient être prises en cas de condensation occasionnelle due aux changements de température ambiante. C’est ça. évaluation de la pollution de l’environnement C’est ça. L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc, de vent et de pluie. L’interrupteur doit être installé dans un endroit où il n’y a pas de milieu explosif et pas de gaz et de poussière qui peuvent corroder le métal et détruire l’isolation. C’est ça. Le matériau isolant peut atteindre ignifuge V0 Graden |
| 2 | HD11F-200 / 38 | 200A | |
| 3 | HD11F-400 / 38 | 400A | |
| (4) | HD11F-630 / 38 | 630A | |
| (5) | HD11F-1000 / 38 | 1000 A (en milliers de dollars des États-Unis) | |
| (6) | HD11F-200 / 48 | 200A | |
| (7) | HD11F-400 / 48 | 400A | |
| 8 | HD11F-630 / 48 | 630A |

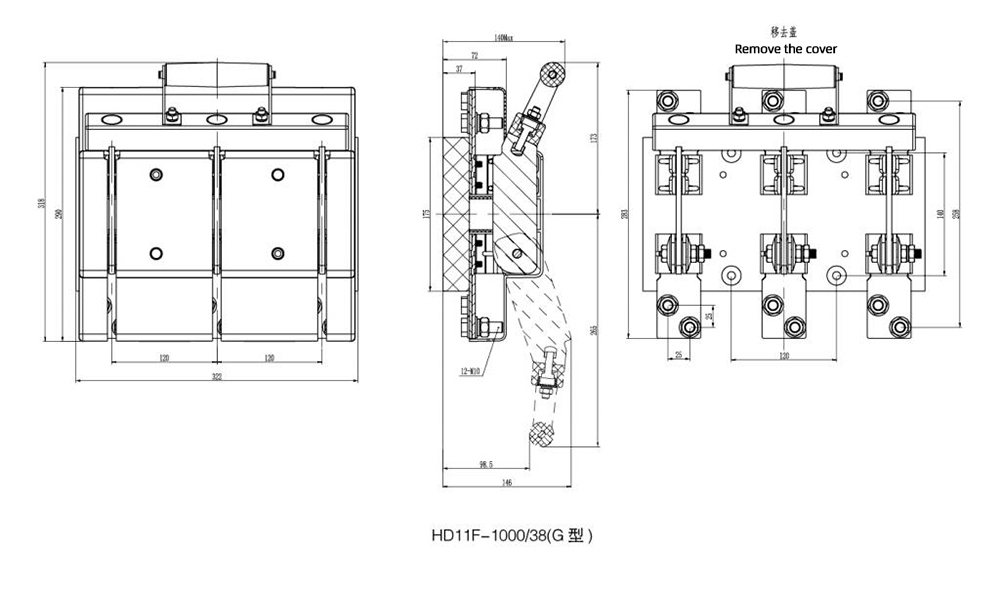

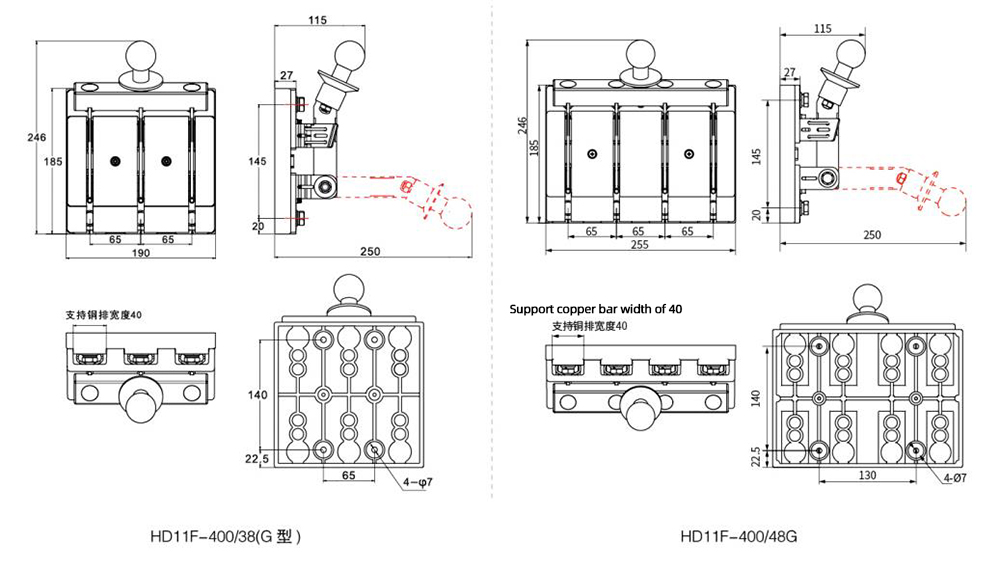

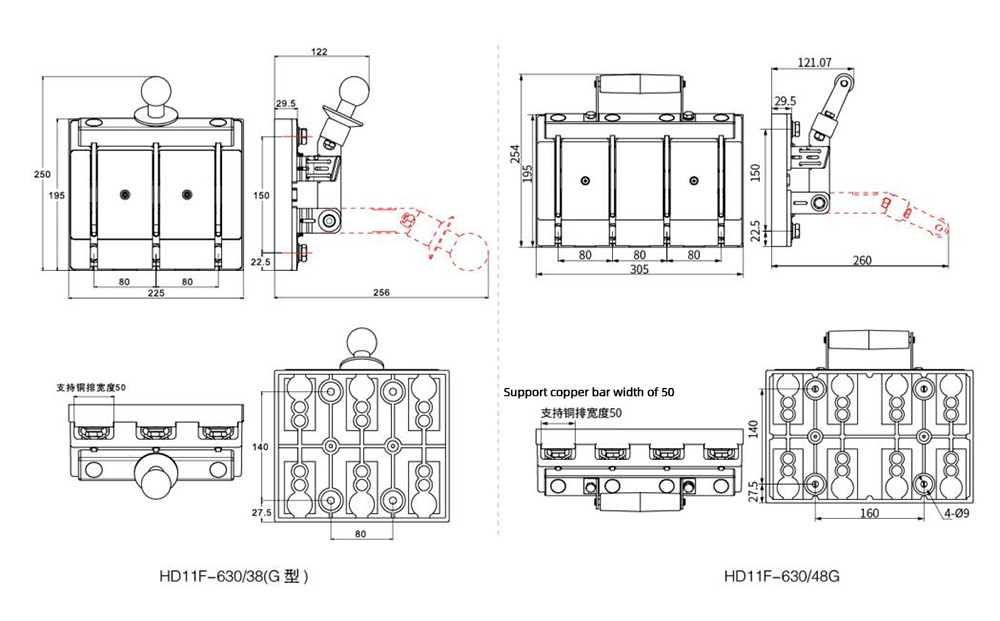

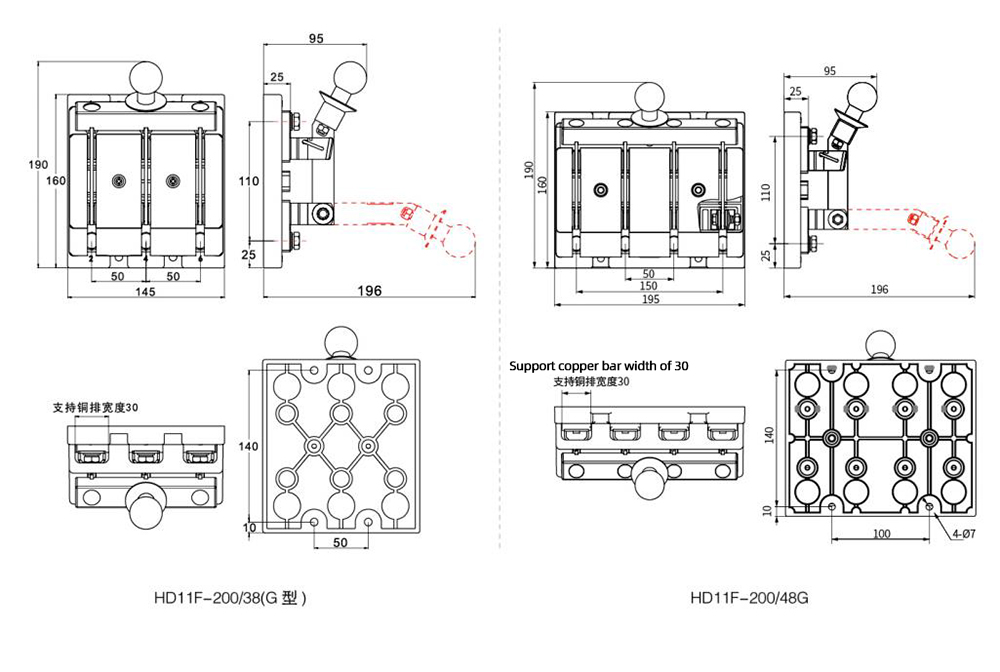

Dimension
Paramètres
| Courant thermiqueIth / A (A) | 250 | 400 | 630 à 630 | 1000 | |
| Courant nominal Ie (A) | 100 / 160 | 200 / 250 | 400 | 630 à 630 | 1000 |
| Tension d’isolation nominale (V) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tension nominale (V) | 400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 |
| Temps d’endurance électrique | 8000 | 8000 | 5 000 | 5 000 | 3 000 |
| 1sRated Short-Time Resistance Current (Ka) | (6) | (10) | 15 | 12 | 25 |
| Force d’opération (N) | Fabrication à partir de matières grasses | Déchets et débris de métaux précieux | Déchets et débris de métaux précieux | D’une largeur ≤ 250 mm | D’une largeur ≤ 250 mm |
Les composants de l’interrupteur de couteau HD11FG
INTRODUCTION
Le commutateur de couteau HD11 est adapté pour les panneaux de distribution ���à l’AC 50HZ, la tension nominale jusqu’à AC690V et l’ampère nominale t jusqu’à 1600A. Utilisé pour fermer et casser rarement manuellement des circuits de courant, ou pour débrancher des interrupteurs dans des panneaux de distribution à basse tension.
Le dernier interrupteur de couteau mis à jour améliore les performances de la protection individuelle de sécurité, afin d’éviter les chocs électriques accidentels .HD11FG couteau Switch
Caractéristiques
— contacts en cuivre (99,99%); surface d’étamage
— avec couvercle de protection
-fonctionnement manuel
-température ambiante -5 ℃ ~ 40 ℃
— altitude de travail inférieure à 2000m
Aide à la sélection
Max à 1600A
3 pole & amp; 4 pole
— câblage avant ou câblage arrière
— OEM & amp; ODM
Lire la suiteQu’est-ce qu’un couteau SwitchC’est ça.
