GRL barre de bus en cuivre isolée flexible 5mm fabrication de bonne qualité

Vue d’ensemble de la barre flexible en cuivre isotherme

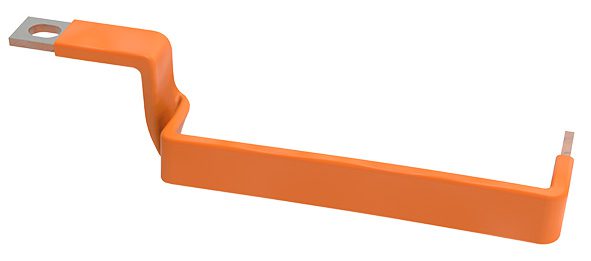

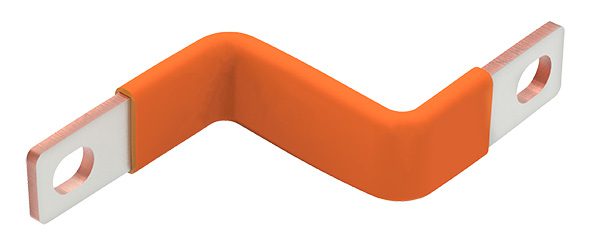

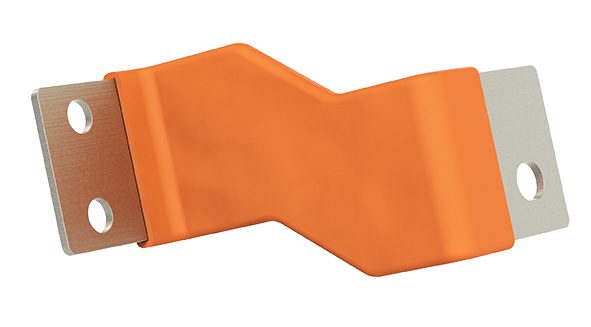

Qu’est-ce qu’un busbar flexible en cuivre isolé?

Un busbar flexible en cuivre isolé est un type de conducteur électrique, distinct de ses homologues rigides traditionnels, fabriqué à partir de cuivre à haute conductivité.

Sa conception intègre une série de stratifiés de cuivre minces dans un arrangement plat et flexible, ce qui permet une plus grande flexibilité et adaptabilité dans l’installation et l’utilisation.

Cette structure innovante permet à la barre de bus de se plier, de se tordre et de s’adapter à un large éventail de configurations et d’applications tout en maintenant une excellente conductivité et efficacité électriques.

Paramètre technique de la barre flexible en cuivre isotherme

Matériau: feuille de cuivre T2, teneur en cuivre & Gt; 99,95% épaisseur d’une seule pièce: 0,03mm

0,05 mm

0,10 mm (ordinaire)

0,20 mm

0,30 mm

0,40 mm

0,50 mm

Traitement de surface: cuivre nu, étain, nickelage, placage argenté surface transversale: 1,5mm2-5000mm lors de la passation d’une commande, veuillez préciser les valeurs suivantes:

Longueur (L) x largeur (W) x épaisseur (T)

Forme du produit et type de trou

Ouverture (d)

épaisseur d’une pièce (classique 0,10 mm)

C’est ça.

Structure et application

La barre isolante flexible en cuivre est faite de plusieurs couches de feuilles de cuivre plates et minces très flexibles, et la couche extérieure est faite de couche de terre chauffante enveloppée d’extrusion. La couche isolante comprend actuellement du polyuréthane spécial (PVC) et un élastomère thermoplastique (TPE). Deux matériaux.

Le TPE a peu de fumée et des propriétés sans halogène. L’isolation est noire. Comme le conducteur de cuivre peut glisser librement à l’intérieur de la couche d’isolation, la barre de bus souple non filetée présente des caractéristiques de flexion et de torsion sans yeux.

Dans le même temps, la structure de conducteur plat multicouche de la barre d’autobus flexible en cuivre isotherme à l’épreuve des explosions permet à la même section transversale du conducteur de transporter un courant de passage plus important, réduisant ainsi la quantité de matériau conducteur, ce qui non seulement réduit le poids, mais économise également de l’espace.

Caractéristiques d’un busbar flexible en cuivre isolé

L’attrait principal des barres de bus flexibles en cuivre est leur mélange unique de flexibilité et de performance.

Contrairement aux barres rigides, qui nécessitent un alignement précis et peuvent être lourdes à installer dans des configurations complexes, les barres flexibles en cuivre sont faciles à manipuler et à installer dans des espaces restreints.

Cette adaptabilité ne se fait pas au détriment des performances électriques; tout comme les barres à bus rigides, les barres flexibles en cuivre offrent des capacités de transport de courant supérieures et une distribution efficace de l’énergie.

Non seulement cela, la barre de bus en cuivre flexible a une bonne résistance à l’usure et à des substances telles que l’huile, les solvants et les produits chimiques: le matériau isolant en PVC peut résister à des températures élevées allant jusqu’à 80 degrés Celsius.

Avantages de la barre flexible en cuivre isotherme

1. 1.Flexibilité de conception améliorée: la capacité de plier et de fléchir permet une utilisation créative et efficace de l’espace dans les systèmes électriques. Les concepteurs peuvent contourner les obstacles et optimiser les mises en page, réduisant ainsi le besoin de connecteurs personnalisés et de schémas de câblage compliqués.

2. 2.Installation et maintenance simplifiées: la flexibilité inhérente simplifie considérablement le processus d’installation, le rendant plus rapide et moins exigeant en main-d’œuvre. La maintenance et les mises à niveau sont également plus simples, car la barre de bus flexible peut être facilement ajustée ou reconfigurée.

C’est ça.

3. 3.Amélioration de la fiabilité et de la sécurité: en réduisant le nombre de connexions électriques et en éliminant le besoin de composants d’assemblage supplémentaires, les barres flexibles en cuivre améliorent la fiabilité du système électrique.

Cette conception simplifiée minimise les points de défaillance potentiels et améliore la sécurité globale.

4. 4.Performance électrique supérieure:Malgré leur nature flexible, ces barres de bus maintiennent une excellente conductivité et efficacité électriques.

Ils gèrent efficacement les courants élevés, réduisant les pertes d’énergie et améliorant la performance globale du système de distribution d’énergie.

5 RécapitulatifRésistance aux vibrationsDans les environnements où les machines ou les équipements peuvent provoquer des vibrations, les barres flexibles en cuivre démontrent des performances supérieures en absorbant et en résistant à ces forces, assurant une alimentation stable et ininterrompue.
