Liens de fusible à action rapide série NGTC 400V 690V 1000V Lien de fusible de protection à semi-conducteur

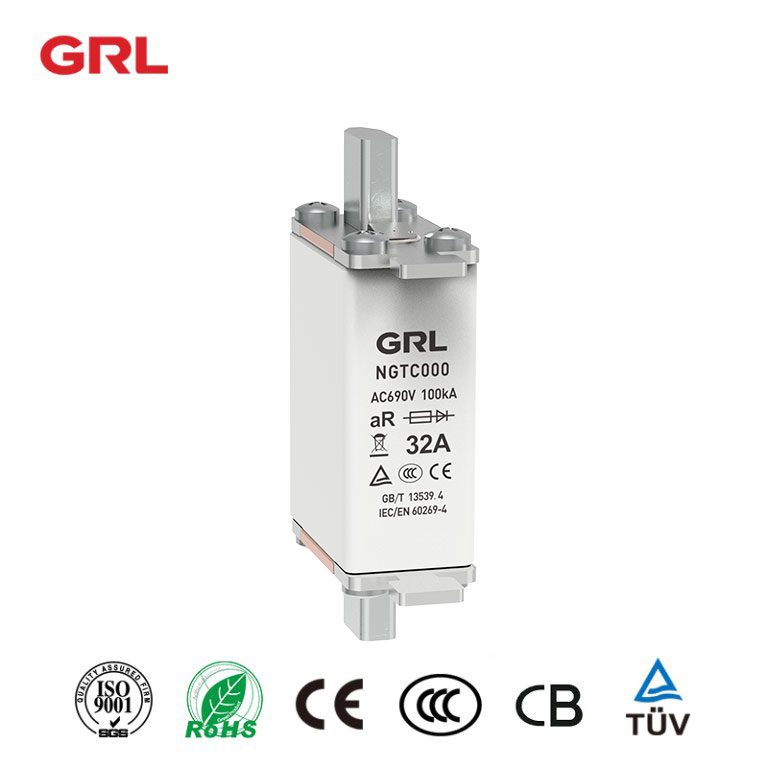

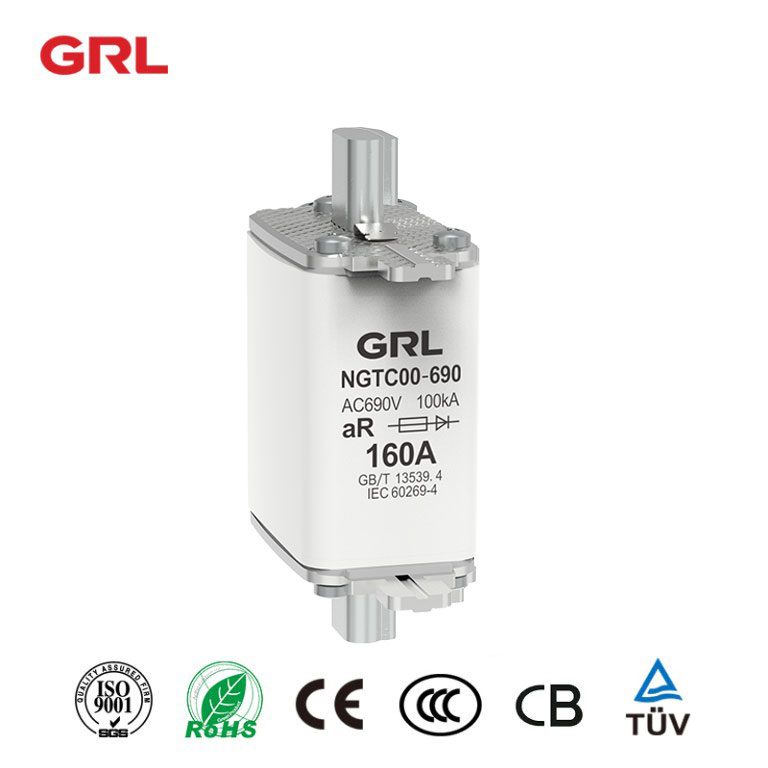

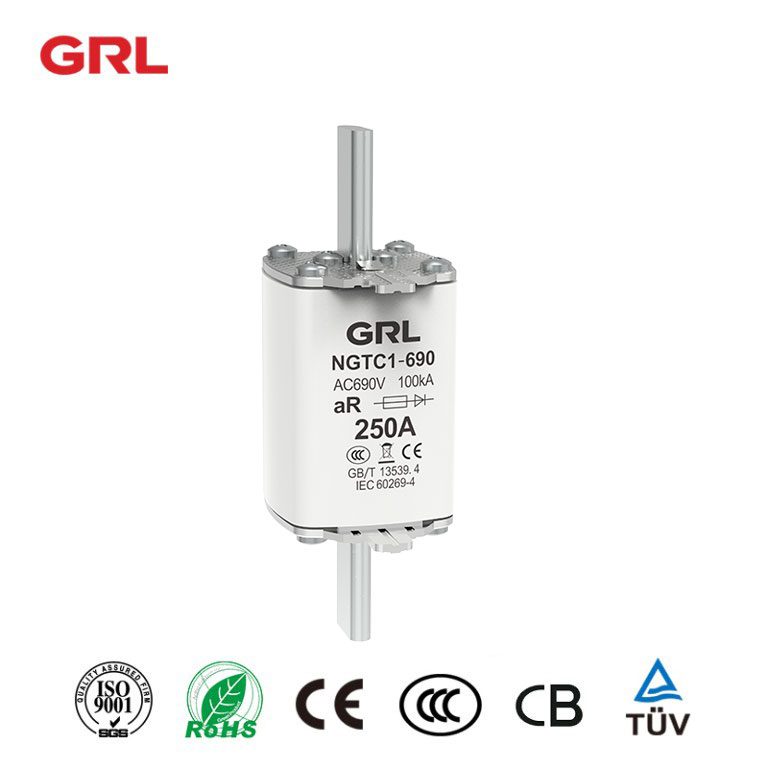

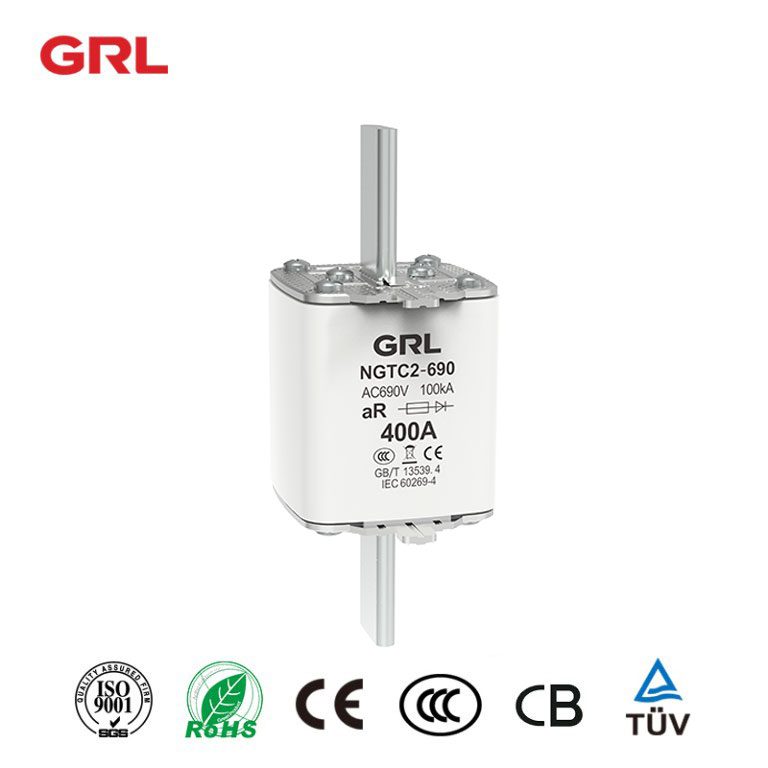

▪ Fuse à action rapide liens de la série NGTC

Description du produit

Les liaisons à fusibles de protection des semi-conducteurs de la série NGTC conviennent aux systèmes CA, avec des tensions nominales de 400V, 690V et 1000V, et des courants nominaux de 10A-800A. Ils sont utilisés pour la protection en court-circuit des composants semi-conducteurs et des équipements complets qui en sont composés.

Tous les indicateurs de performance du produit sont conformes à la norme GB / T13539.4 / IEC 60269-4.

Paramètres de base des liens fusibles

* indique que la spécification actuelle ne s’applique qu’aux AC400V et AC690V

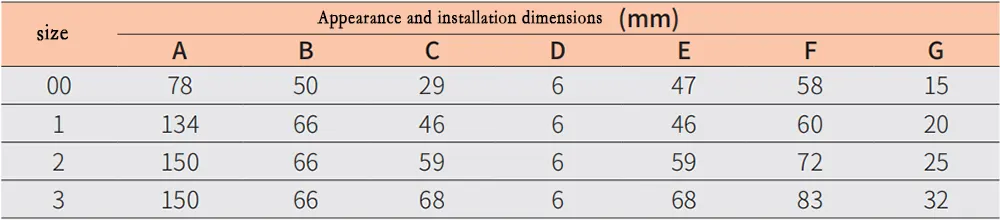

Aspect et dimensions de l’installation

Existe-t-il des tailles standard pour les fusibles semi-conducteurs, et comment ces dimensions influencent-elles les décisions des acheteurs?

(en dollars des États-Unis)

La taille d’un fusible est un facteur important car il détermine non seulement si le fusible s’intégrera physiquement dans l’espace prévu, mais se rapporte également à ses puissances de courant et de tension et à sa capacité à dissiper la chaleur. Voici les aspects clés concernant les tailles standard des fusibles semi-conducteurs et leur impact sur les décisions des acheteurs:

C’est ça.

Dimensions standard

1.Fuses à cartridge:Ce sont l’un des types les plus courants de fusibles semi-conducteurs, disponibles dans des tailles standard telles que 10×38 mm, 14×51 mm et 22×58 mm. Ils sont largement utilisés dans les applications industrielles et commerciales.

C’est ça.

2.Fuses de lame:Courant dans les applications automobiles, ces fusibles ont des tailles standard comme mini, standard et maxi, chacun progressivement plus grand et capable de gérer des courants plus élevés.

C’est ça.

3.Surface Mount Fuses:Utilisés dans les appareils électroniques, ces fusibles viennent dans des tailles standard comme 0402, 0603, 1206, etc., qui indiquent leur longueur et leur largeur en pouces (par exemple, 0402 signifie 0,04 pouce par 0,02 pouce).

C’est ça.

4.Fuses du corps carré:Ce sont des fusibles plus grands utilisés dans les applications à haute puissance et viennent dans des dimensions standardisées adaptées à différentes cotes de courant.

C’est ça.

Influence sur les décisions de l’acheteur

1. Contraintes d’espace physique:L’espace disponible dans l’équipement ou sur la carte de circuit imprimé est une considération primordiale. Les acheteurs doivent s’assurer que le fusible s’intègre dans l’espace désigné sans encombrer ni interférer avec d’autres composants.

C’est ça.

2.Répartition du courant et de la tension:En général, les fusibles plus grands peuvent gérer des courants et des tensions plus élevés. Les acheteurs doivent équilibrer les contraintes de taille avec les exigences électriques de l’application.

C’est ça.

3. Dissipation de la chaleur:Les fusibles plus grands dissipent généralement la chaleur plus efficacement. Dans les applications avec des charges de courant élevées ou où la gestion thermique est une préoccupation, cela pourrait influencer le choix vers des tailles plus grandes.

C’est ça.

4.compatibilité de conception du circuit:Pour les cartes de circuits imprimés (PCB) et autres assemblages électroniques compacts, la taille des fusibles doit être compatible avec la conception du circuit. Cela nécessite souvent de choisir parmi des tailles de montage de surface standardisées.

C’est ça.

5.Ease de remplacement:Dans les applications où les fusibles peuvent devoir être remplacés régulièrement, l’accessibilité et la facilité de manipulation peuvent être importantes. Cela est particulièrement vrai dans l’automobile et certaines applications industrielles.

C’est ça.

6.Les exigences réglementaires et de sécurité:Certaines applications peuvent avoir des exigences de sécurité ou réglementaires qui spécifient ou limitent la taille et le type de fusible qui peuvent être utilisés.

C’est ça.

7.Considerations relatives aux coûts:Les plus gros fusibles ont tendance à être plus chers, de sorte qu’il y a souvent un compromis entre la taille (et la capacité associée) et le coût.

C’est ça.

Conclusion

En résumé, alors que les tailles standard pour les fusibles semi-conducteurs offrent un niveau d’uniformité et de prévisibilité, le choix de la taille appropriée est influencé par une combinaison de considérations physiques, électriques, thermiques et réglementaires. Les acheteurs doivent évaluer soigneusement ces facteurs pour s’assurer qu’ils choisissent un fusible qui correspond non seulement à leurs besoins en espace, mais qui répond également aux besoins électriques et de sécurité de leur application.
