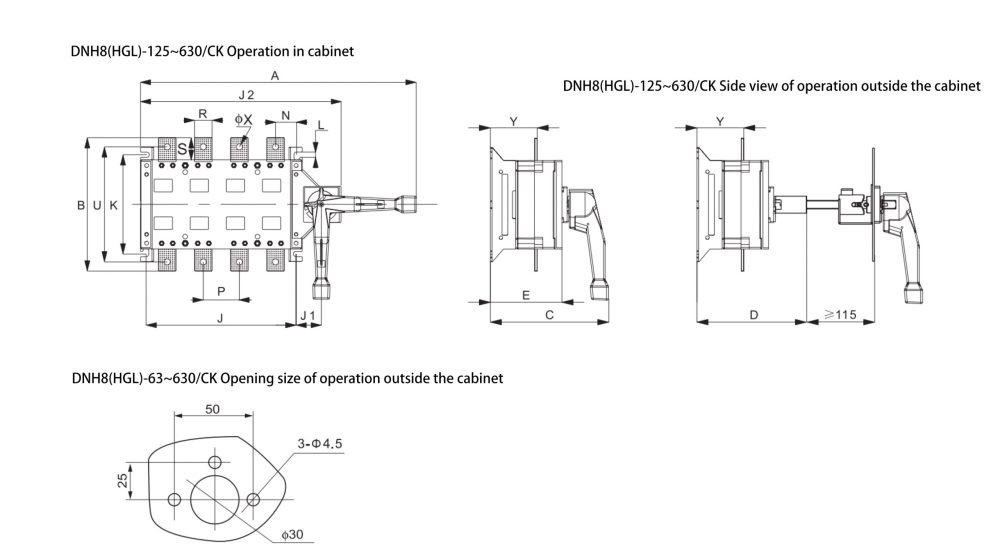

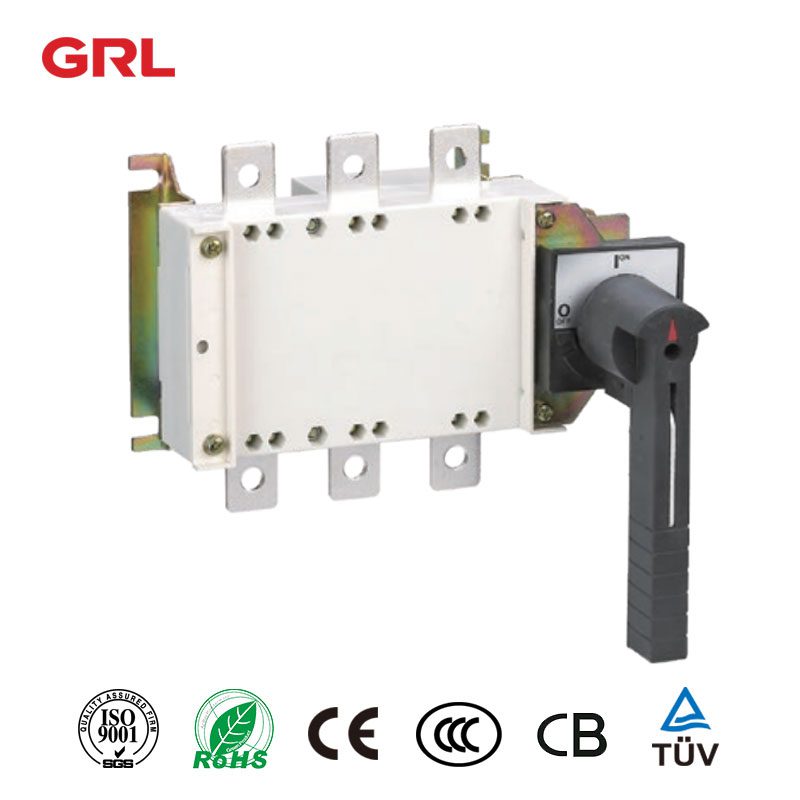

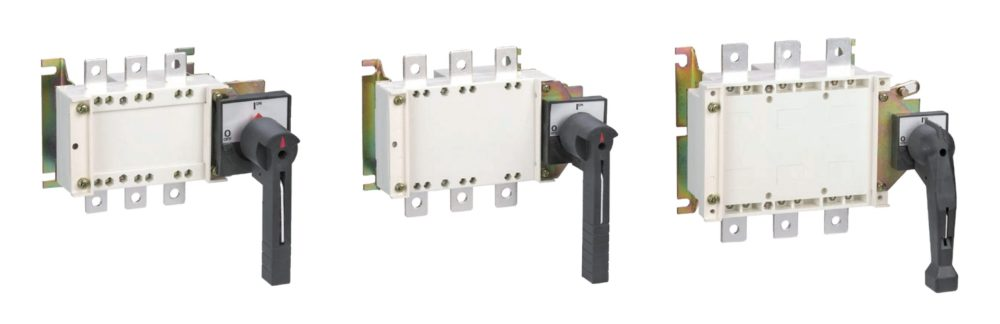

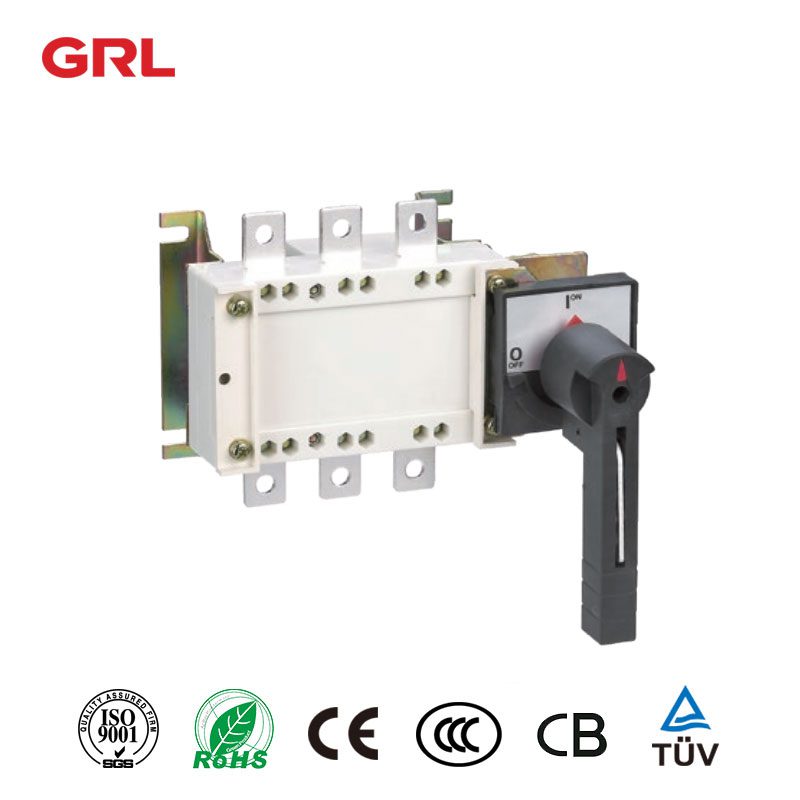

Opération latérale-disconnecteur de charge
Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.
Spécifications | Dimension globale | Dimension d’installation | |||||||||||||||
En | A | B | C | D | E | J1 | J2 | N | P | R | S | U | Tarif de préférence applicable | Y | J | K | L |
125A / 3 | 273 | 135. | 147 | 156 | 83 | 29 | 195 | 28 | 36 | 20 | 25 | 115 | 9 | 55 | 120 | 95 | (7) |
125A /(4) | 303 | 135. | 147 | 156 | 83 | 29 | 225 | 22. | 36 | 20 | 25 | 115 | 9 | 55 | 150 | 95 | (7) |
160A / 3 | 273 | 135. | 147 | 156 | 83 | 29 | 195 | 28 | 36 | 20 | 25 | 115 | 9 | 55 | 120 | 95 | (7) |
160A /(4) | 303 | 135. | 147 | 156 | 83 | 29 | 225 | 22. | 36 | 20 | 25 | 115 | 9 | 55 | 150 | 95 | (7) |
200A / 3 | 345 | 170 | 167 | 166 | 95 | 30. | 235 | 33. | 50. | 25 | 30. | 140 | (11) | 64 | 160 | 116 | 9 |
200A /(4) | 395 | 170 | 167 | 166 | 95 | 30. | 285 | 33. | 50. | 25 | 30. | 140 | (11) | 64 | 210 | 116 | 9 |
250A / 3 | 345 | 170 | 167 | 166 | 95 | 30. | 235 | 33. | 50. | 25 | 30. | 140 | (11) | 64 | 160 | 116 | 9 |
250A /(4) | 395 | 170 | 167 | 166 | 95 | 30. | 285 | 33. | 50. | 25 | 30. | 140 | (11) | 64 | 210 | 116 | 9 |
315A / 3 | 436 à 436 | 240 | 213 | 197 | 129 | 45. | 298 | 42. | 50. | 32 | 40 | 206 | (11) | 84 | 270 | 179 | 9.5 et 9.5 |
315A /(4) | 496 à 496 | 240 | 213 | 197 | 129 | 45. | 358 | 38 | 50. | 32 | 40 | 206 | (11) | 84 | 210 | 179 | 9.5 et 9.5 |
400A / 3 | 436 à 436 | 240 | 213 | 197 | 129 | 45. | 298 | 42. | 65 | 32 | 40 | 206 | (11) | 84 | 270 | 179 | 9.5 et 9.5 |
400A /(4) | 496 à 496 | 240 | 213 | 197 | 129 | 45. | 358 | 38 | 65 | 32 | 40 | 206 | (11) | 84 | 210 | 179 | 9.5 et 9.5 |
500A / 3 | 436 à 436 | 260 | 213 | 197 | 129 | 45. | 298 | 42. | 60 | 40 | 50. | 220 | 13 | 84 | 210 | 179 | 9.5 et 9.5 |
500A /(4) | 496 à 496 | 260 | 213 | 197 | 129 | 45. | 358 | 38 | 60 | 40 | 50. | 220 | 13 | 84 | 270 | 179 | 9.5 et 9.5 |
630A / 3 | 436 à 436 | 260 | 213 | 197 | 129 | 45. | 298 | 42. | 60 | 40 | 50. | 220 | 13 | 84 | 210 | 179 | 9.5 et 9.5 |
630A /(4) | 496 à 496 | 260 | 213 | 197 | 129 | 45. | 358 | 38 | 60 | 40 | 50. | 220 | 13 | 84 | 270 | 179 | 9.5 et 9.5 |

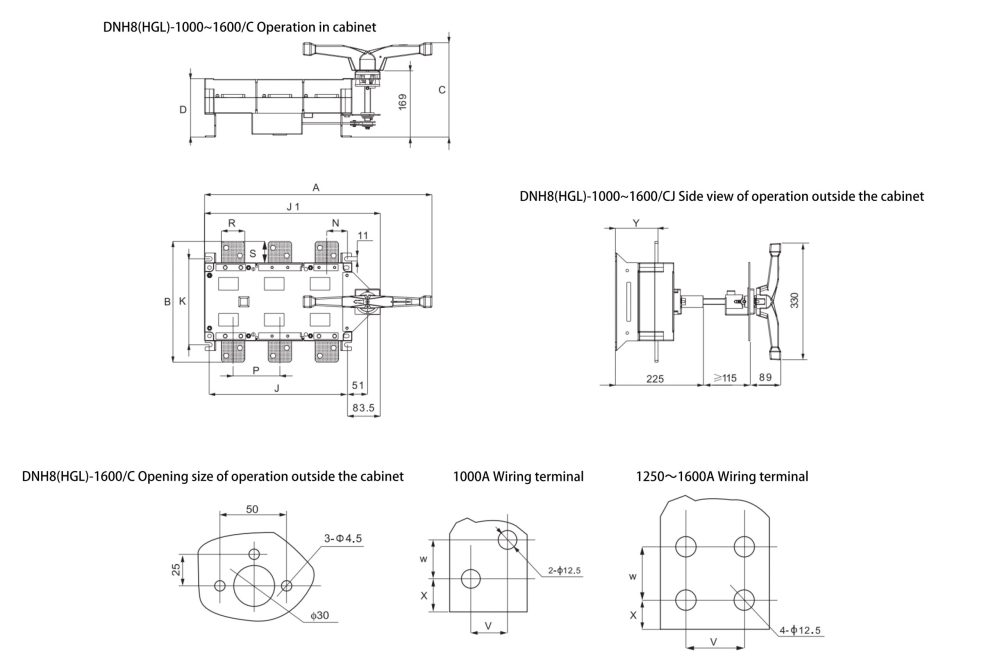

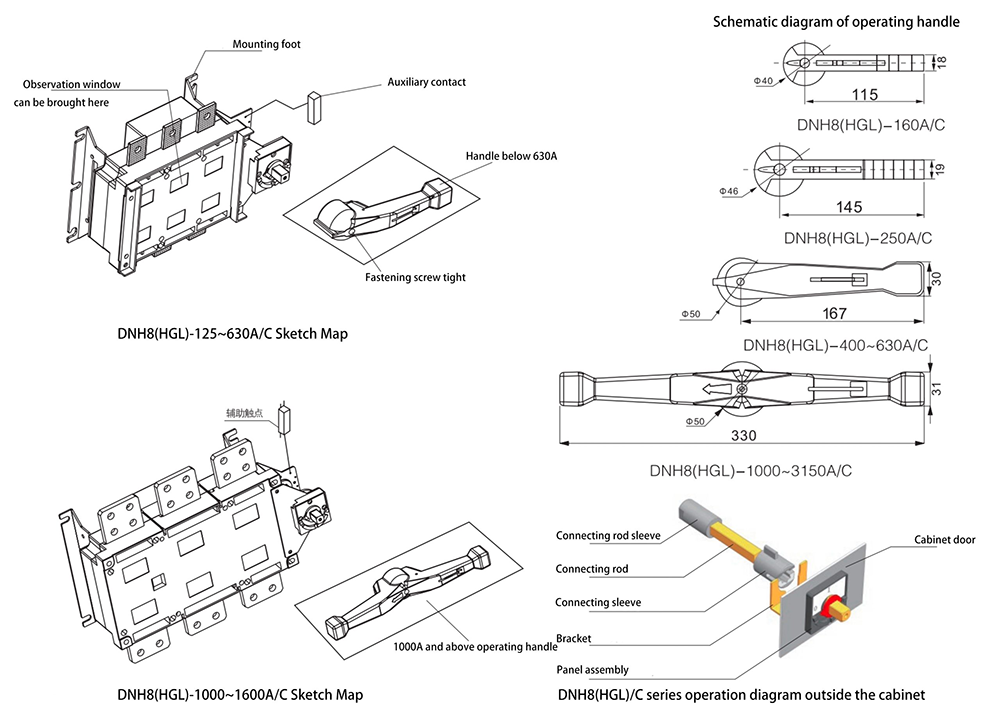

Déconnecteur électrique DNH8 (HGL) -1000 ~ 1600A / C schéma de fonctionnement latéral et dimension d’installation
Mise en marche ou arrêt de l’isolateur
Spécifications | Dimension globale | Dimension d’installation | |||||||||||||
En | A | B | C | D | J1 | N | P | R | S | V | W | X | Y | J | K |
1000A / 3 | 582 à 582 | 308 | (voir tableau 2). | 150 | 450 | 53,5 | 120 | 60 | 55 | 35. | 20 | 16,5% | 109 | 353 | 220 |
1MilleA /(4) | 697 à 697 | 310 | (voir tableau 2). | 150 | 565 | 50, 5 et 5 | 120 | 60 | 55 | 35. | 20 | 16,5% | 110 | 471 | 220 |
1250A / 3 | 582 à 582 | 336 | (voir tableau 2). | 150 | 450 | 53,5 | 120 | 80 | 68 | 40 | 35. | 16 | 109 | 353 | 220 |
1250A /(4) | 697 à 697 | 338 | (voir tableau 2). | 150 | 565 | 50, 5 et 5 | 120 | 80 | 68 | 40 | 35. | 16 | 110 | 471 | 220 |
1600A / 3 | 582 à 582 | 336 | (voir tableau 2). | 150 | 450 | 53,5 | 120 | 80 | 68 | 40 | 35. | 16 | 110 | 353 | 220 |
1600A /(4) | 697 à 697 | 338 | (voir tableau 2). | 150 | 565 | 50, 5 et 5 | 120 | 80 | 68 | 40 | 35. | 16 | 111 | 471 | 220 |

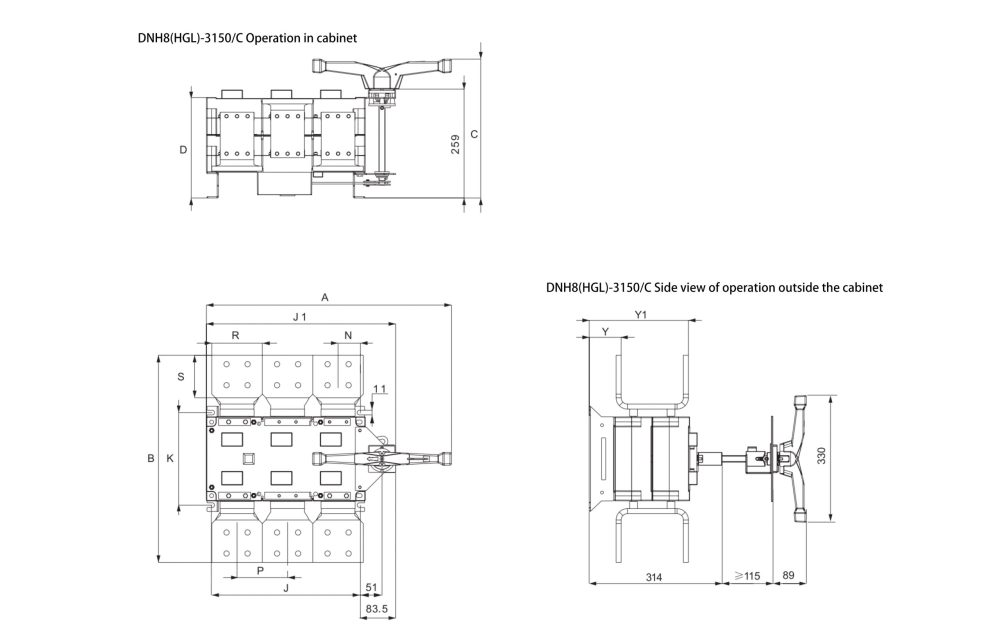

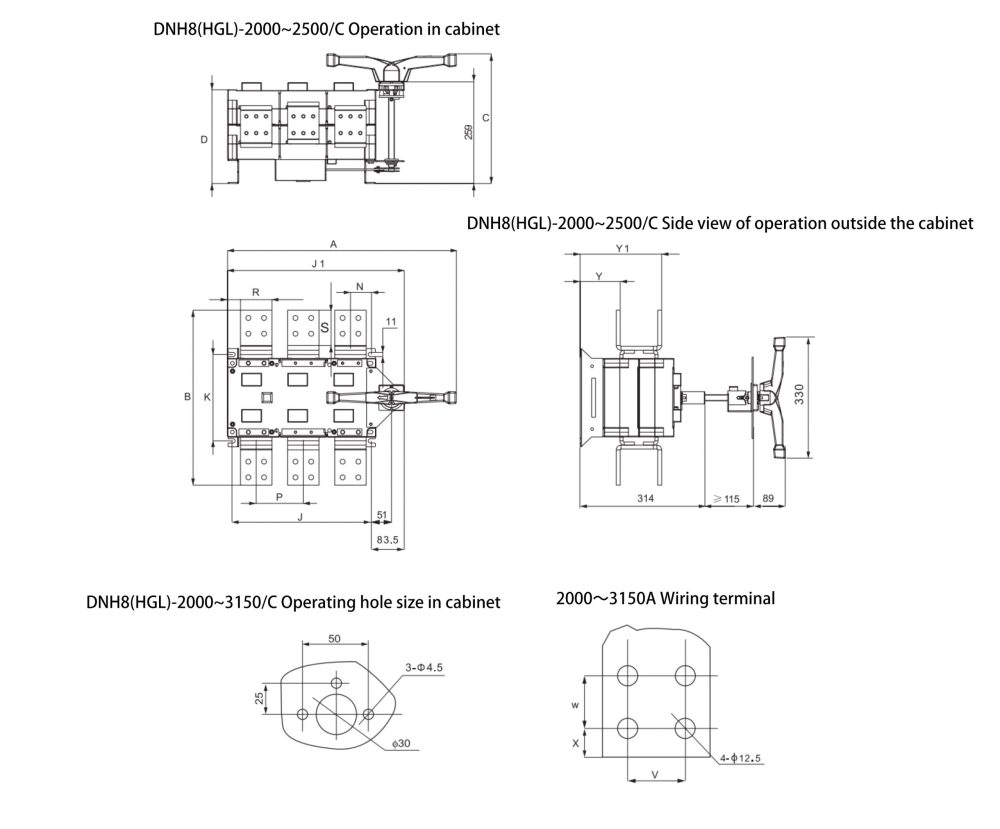

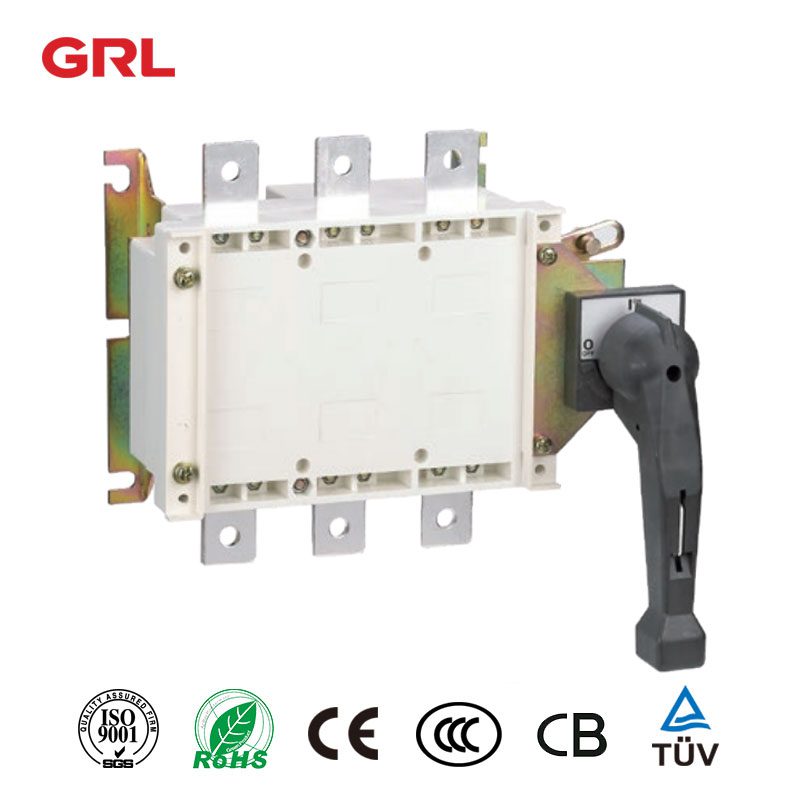

Déconnecteur électrique DNH8 (HGL) -2000 ~ 3150A / C contour de fonctionnement latéral et dimension d’installation
Spécifications | Dimension globale | Dimension d’installation | ||||||||||||||
En | A | B | C | D | J1 | N | P | R | S | V | W | X | Y | Y1 | J | K |
2000A / 3 | 582 à 582 | 445 | 330 | 239 | 450 | 53,5 | 120 | 80 | 90 | 40 | 40 | 20 | 102 | 207.5 à 207.5 | 353 | 220 |
2000A /(4) | 697 à 697 | 447 | 330 | 239 | 565 | 50, 5 et 5 | 120 | 80 | 90 | 40 | 40 | 20 | 103 | 208.5 à 208.5 | 471 | 220 |
2500A / 3 | 582 à 582 | 445 | 330 | 239 | 450 | 53,5 | 120 | 80 | 90 | 40 | 40 | 20 | 102 | 207.5 à 207.5 | 353 | 220 |
2500A /(4) | 697 à 697 | 447 | 330 | 239 | 565 | 50, 5 et 5 | 120 | 80 | 90 | 40 | 40 | 20 | 103 | 208.5 à 208.5 | 471 | 220 |
3150 à 3150A / 3 | 582 à 582 | 492 | 330 | 239 | 450 | 53,5 | 120 | 120 | 101 | 50. | 50. | 21 | 75,5 | 235,5 | 353 | 220 |
3150 à 3150A /(4) | 697 à 697 | 494 | 330 | 239 | 565 | 50, 5 et 5 | 120 | 120 | 101 | 50. | 50. | 21 | 76.5 76.5 | 236.5 à 236.5 | 471 | 220 |
Interrupteur d’isolement ou disjoncteur, lequel doit être installé en premier?
Les interrupteurs d’isolement et les disjoncteurs sont deux éléments clés dans ce domaine. Ils jouent des rôles uniques mais complémentaires dans la gestion des circuits. La question qui se pose souvent est la suivante: dans la configuration, lequel doit être installé en premier?
Comprendre l’interrupteur d’isolement et les disjoncteurs
Avant de discuter de la séquence, il est nécessaire de comprendre les fonctions d’isolement des interrupteurs et des disjoncteurs.
Interrupteur d’isolement
Un interrupteur d’isolement est un dispositif électrique qui déconnecte principalement une partie d’un circuit électrique de l’alimentation principale. Il est souvent utilisé pour l’entretien, la réparation ou pour isoler l’équipement défectueux du système électrique. Contrairement aux disjoncteurs,Interrupteurs d’isolementImpossible d’interrompre le flux de courant en cas de défaut. Son objectif principal est de fournir un espace de protection pour des travaux d’entretien sûrs.
Disjoncteurs
ADisjoncteurEst un dispositif de protection qui interrompt automatiquement le flux d’électricité lorsqu’un événement de surcharge ou de court-circuit se produit. Il protège les systèmes électriques des dommages causés par un courant excessif. Un disjoncteur est capable de fermer et d’ouvrir un circuit simultanément dans des conditions normales et de défaut.
Séquence: l’interrupteur d’isolement d’abord, puis le disjoncteur
Dans une configuration de système électrique typique, il est recommandé d’installer d’abord le commutateur d’isolement, suivi du disjoncteur. Voici pourquoi:
La sécurité d’abord:Placer le commutateur d’isolement avant le disjoncteur pour s’assurer que le circuit peut être déconnecté en toute sécurité pendant les travaux de maintenance ou de réparation. Cela fournit une couche de protection supplémentaire pour ceux qui travaillent sur le système.
Confirmation visuelle:Le commutateur d’isolement fournit un espace visible dans le circuit lorsqu’il est ouvert, ce qui permet aux techniciens de confirmer visuellement que le circuit a été isolé avant d’effectuer tout travail.
Protégez les contacts du disjoncteur:En isolant d’abord le circuit, vous pouvez protéger les contacts du disjoncteur contre le courant excessif ou les courts-circuits potentiels qui peuvent se produire pendant les activités de maintenance.
Réduisez le risque de flash d’arc:Arc flash peut être très dangereux. L’utilisation d’un interrupteur d’isolement pendant la maintenance ou la déconnexion peut minimiser la possibilité de flash d’arc.
Respecter les normes de sécurité:Le fait de suivre cette séquence est conforme aux normes de sécurité de l’industrie et aux meilleures pratiques pour les installations électriques.
Exceptions et circonstances particulières
Bien que la règle générale soit d’installer d’abord le commutateur d’isolement, puis le disjoncteur, il peut y avoir des situations spécifiques ou des systèmes spécialisés qui nécessitent une séquence d’installation différente. Dans ce cas, il est crucial de consulter un ingénieur électricien qualifié ou de suivre les instructions du fabricant.
En général, l’ordre des interrupteurs d’isolement avant les disjoncteurs est un principe de base dans les installations électriques. Il privilégie la sécurité et les procédures de maintenance appropriées, contribuant ainsi à un fonctionnement stable et fiable à long terme des systèmes électriques.
N’oubliez pas que le fait de suivre les normes établies de l’industrie et de demander des conseils professionnels au besoin peut vous assurer que votre système électrique fonctionne efficacement et en toute sécurité.
