Mode & # 160;:DNH7
Courant::160A, 250A, 400A, 630A
Tension:400VAC / 690VAC
Matériel:DMC, PA66, PC, ABS
Certificat:CE
Courriel:Tim @ grlele.com
1. Dessins de produits
2.Paramètres
3.. accessoire terminal
4.. les composants
5.Les composants
6.Emballage des données
7.Emballage & amp; expédition
DNH7 * Fuse * commutateur * Disconnecteur * paramètres
| DNH1-160 | DNH1-250 | DNH1-400 | DNH1-630 | ||||||||||||||||||
| Avec Fuse Link | Tension nominale UE / V | AC400 | AC500 | AC690 | AC400 | AC690 | AC400 | AC690 | AC400 | AC690 | |||||||||||
| Rated currentIe / A | 160 | 100 | 250 | 200 | 400 | 315 | 1630 à 1630 | 500 | |||||||||||||
| Isolation nominale voltageUi / V | 1000 | 1000 | 1000 | 1000 | |||||||||||||||||
| Courant thermiqueIth / A | 160 | 100 | 250 | 200 | 400 | 315 | 630 à 630 | 500 | |||||||||||||
| Résister à voltageUimp / kVUimp / kV | 12 | 12 | 12 | 12 | |||||||||||||||||
| Durée nominale de courte durée de résistance à la valeur actuelle Iq / Ka | 100 | 50. | 100 | 50. | 100 | 50. | 100 | 50. | |||||||||||||
| Utilisation de la catagorie | AC-23B | AC-21B | AC-23B | AC-21B | AC-23B | AC-21B | AC-23B | AC-21B | |||||||||||||
| Fréquence nominale | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | |||||||||||||||||
| Pôle | 3 | 3 | 3 | 3 | |||||||||||||||||
| Temps d’endurance électrique | 200 | 200 | 200 | 200 | |||||||||||||||||
| Lien de fusible | Taille (RT16 / NT / NH) IEC 60269-2 GB / T 13539.2 | 00 | 1 | 2 | 3 | ||||||||||||||||
| Courant de travail dans / A | 160 | 125 | 250 | 200 | 400 | 315 | 630 à 630 | 500 | |||||||||||||
| Perte de puissance P / W | 12 | 12 | 18. | 32 | 28 | 45. | 40 | 50. | |||||||||||||
| Mécanisme | Durée de vie mécanique † / temps | 1400 | 1400 | 800 | 1400 | ||||||||||||||||
| Distance de Busbar | 60 | 60 | 60 | 60 | |||||||||||||||||
| Catégorie de protection | Ouvrir | IP20 | IP20 | IP20 | IP20 | ||||||||||||||||
| Ferme la porte. | IP30 | IP30 | IP30 | IP30 | |||||||||||||||||
| Autres | Moniteur SwitchON / OFF (Miroco Switch) | / | / | Facultatif | Facultatif | ||||||||||||||||

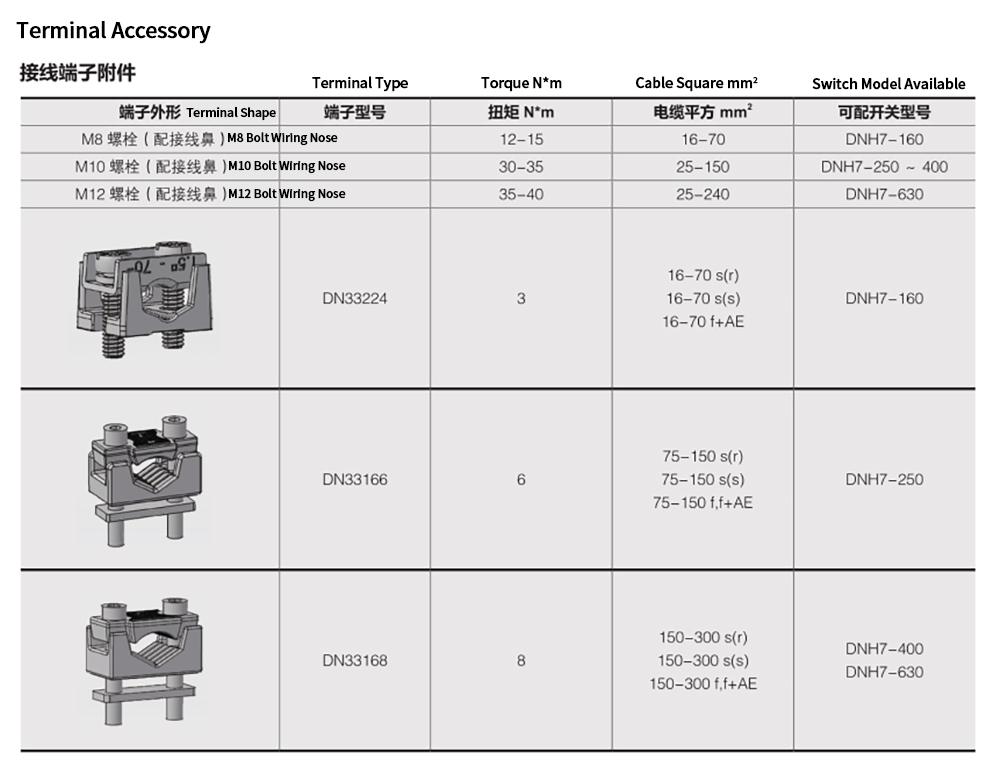

DNH7 * Fuse * commutateur * Disconnecteur * * accessoire Terminal *

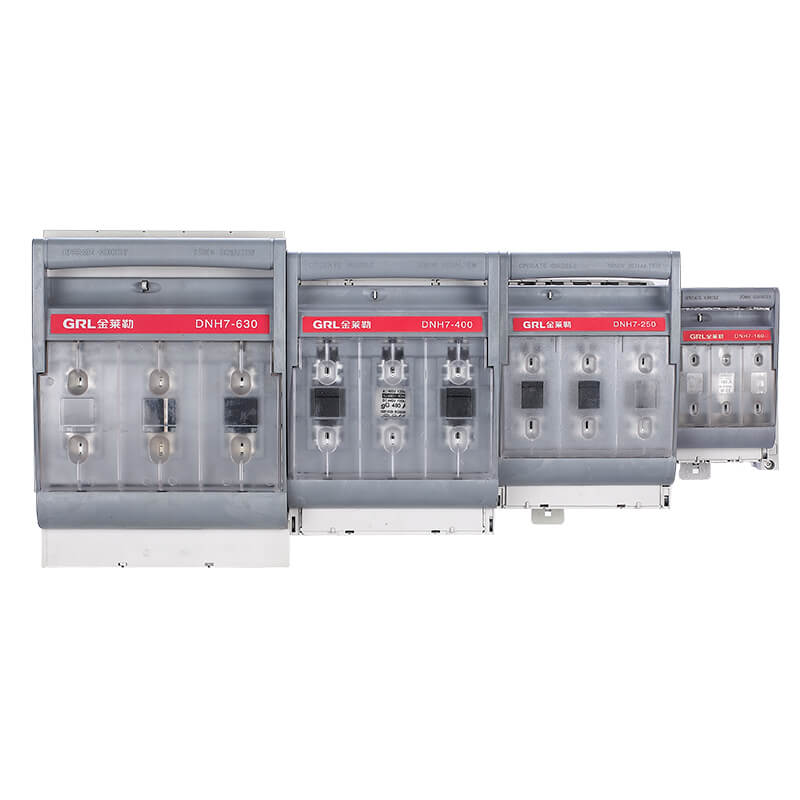

Les composants du commutateur DNH7 ���Fuse ���Disconnecteur
& Gt; GRL DNH7 disconnecteur Fuse Switch permet de connecter et de déconnecter manuellement en toute sécurité les circuits électriques sous charge. Leur objectif principal est de protéger l’équipement électrique contre la surcharge et le court-circuit en utilisant des liaisons de fuselage de taille 00 à taille 3.
Les commutateurs à fusible de & gt; disconnecteurs sont largement utilisés dans les réseaux électriques, le contrôle industriel de la puissance, la nouvelle énergie et d’autres domaines.
Dans le système d’alimentation, il est largement appliqué dans les piliers d’alimentation, les panneaux de distribution intégrés, les armoires de distribution d’énergie basse tension, les armoires de compensation des condensateurs, etc. Dans le domaine du contrôle industriel, il est largement utilisé dans les équipements photovoltaïques, les fours électriques industriels, les armoires de contrôle industriel de la fabrication automobile et d’autres industries. Dans l’industrie de l’énergie nouvelle, il est généralement appliqué dans les boîtes combinées et les armoires raccordées au réseau, etc.
& gt; le commutateur Fuse disconnecteur est non seulement
Données d’emballage:
| Modèle (pas de nom) (en anglais) (en anglais) | Taille du carton | Quantité d’emballage | Simple / G.W. (kg) | Unité / G.W. (kg) |
| DNH7-160 / 30 | 44 * 36 * 21 | 16 | 0,8 | 13.8 à la fin de l’année |
| DNH7-250 / 30 | 41 * 29 * 42 | (6) | 1,843 | 12.058 |
| DNH7-400 / 30 | 46 * 31 * 30 | (4) | 3.162 | 13.648 à 13.648 |
| DNH7-630 / 30 | 54 * 35,5 * 25,5 | (4) | 5.1. | 21.4. |
