Fuse Switch Disconnecteur

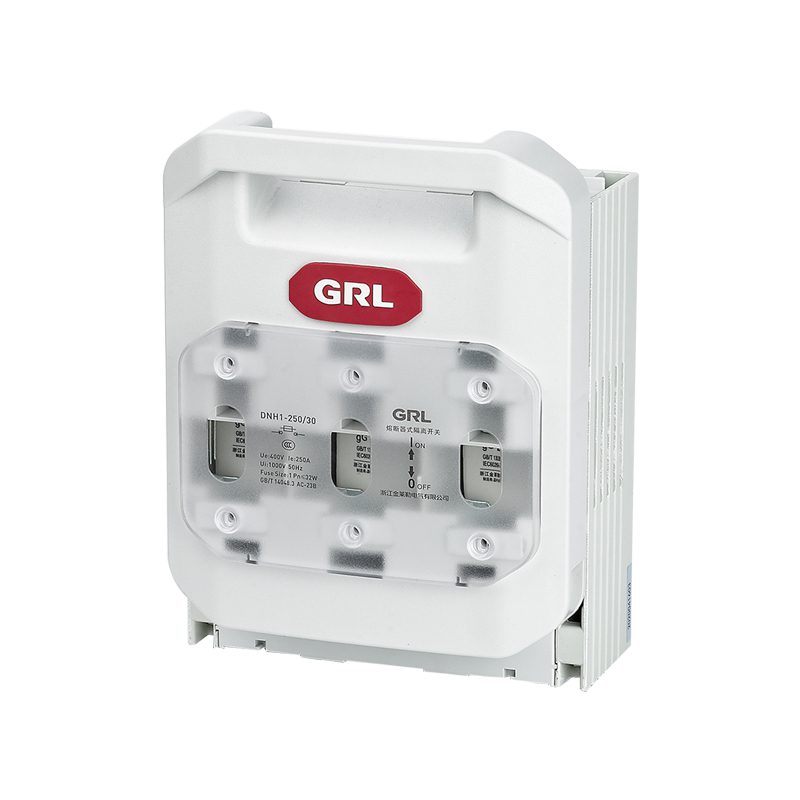

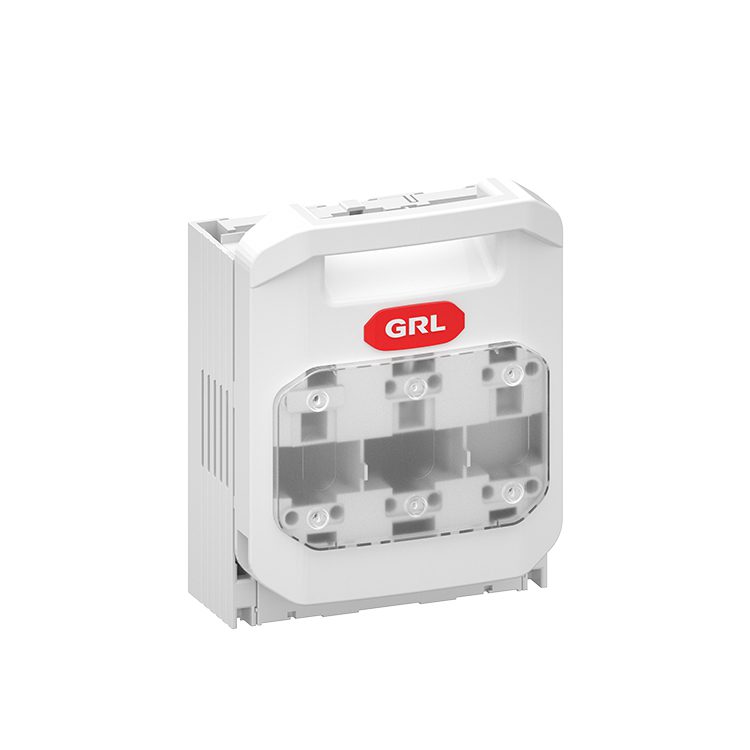

DNH1G Fuse Switch Disconnecteur


Mode :DNH1G

Actuel160A, 250A, 400A, 630A

Le voltage :400VAC / 690VAC

Matériaux :DMC, PA66, PC, ABS

Certificat :CECB,

Email : [email protected]

Mode & # 160;:DNH1G

Courant::160A, 250A, 400A, 630A

Tension:400VAC / 690VAC

Matériel:DMC, PA66, PC, ABS

Certificat:Ce, CB

Courriel:Tim @ grlele.com

1. Dessins de produits

2.Paramètres

3.Les composants

4.Packing des données

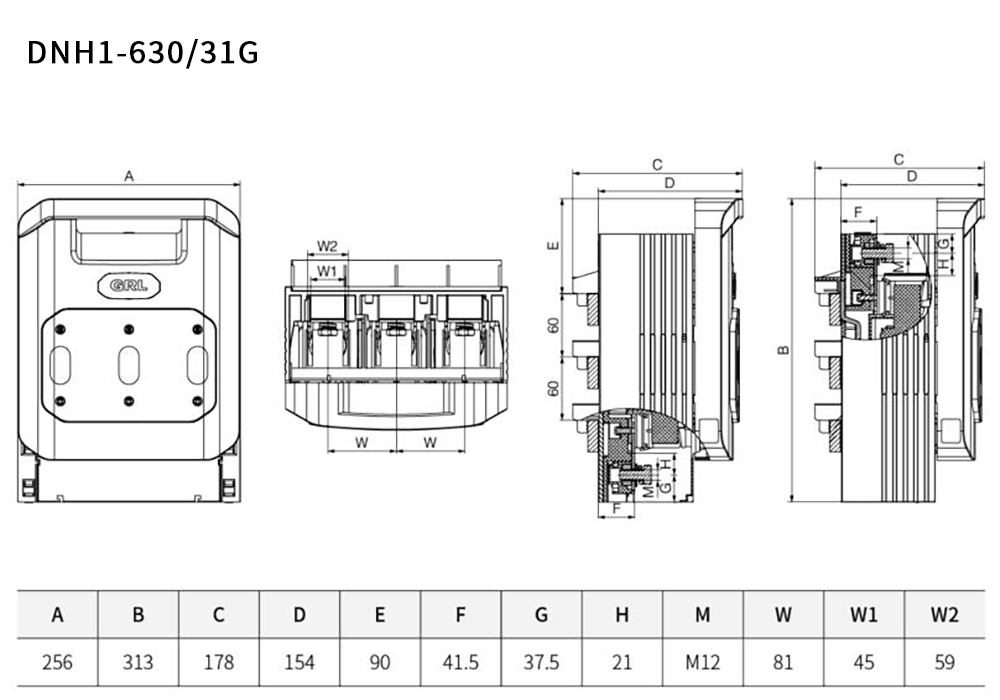

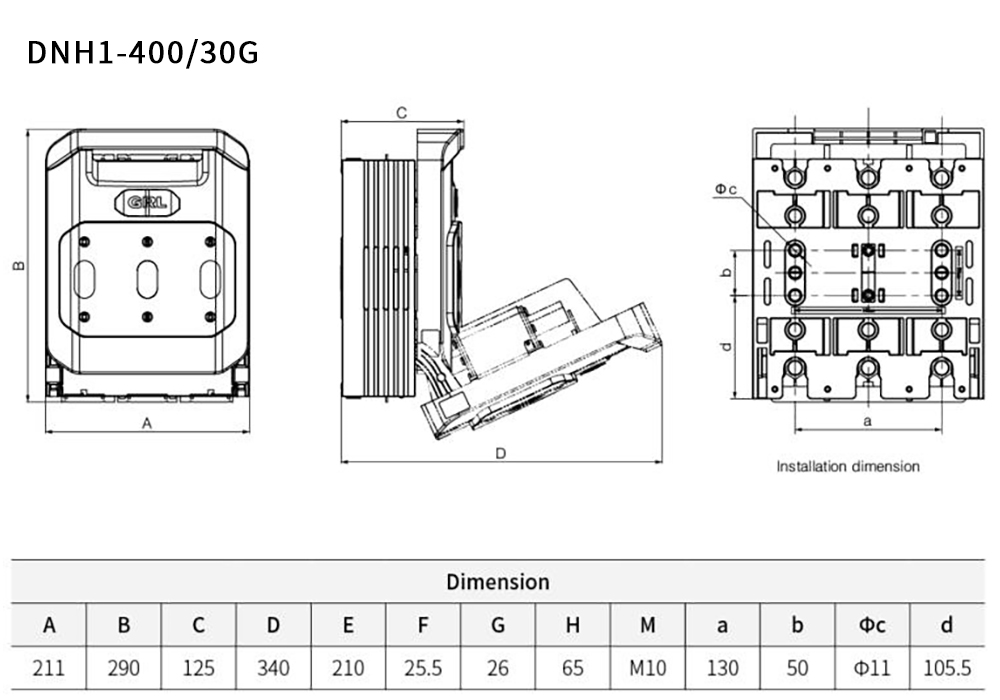

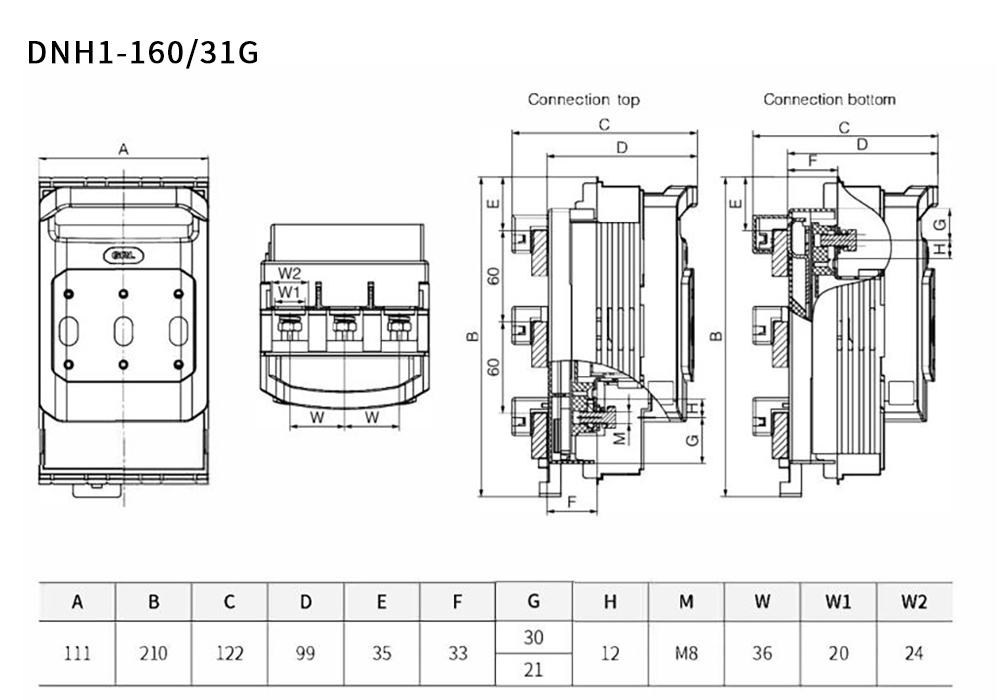

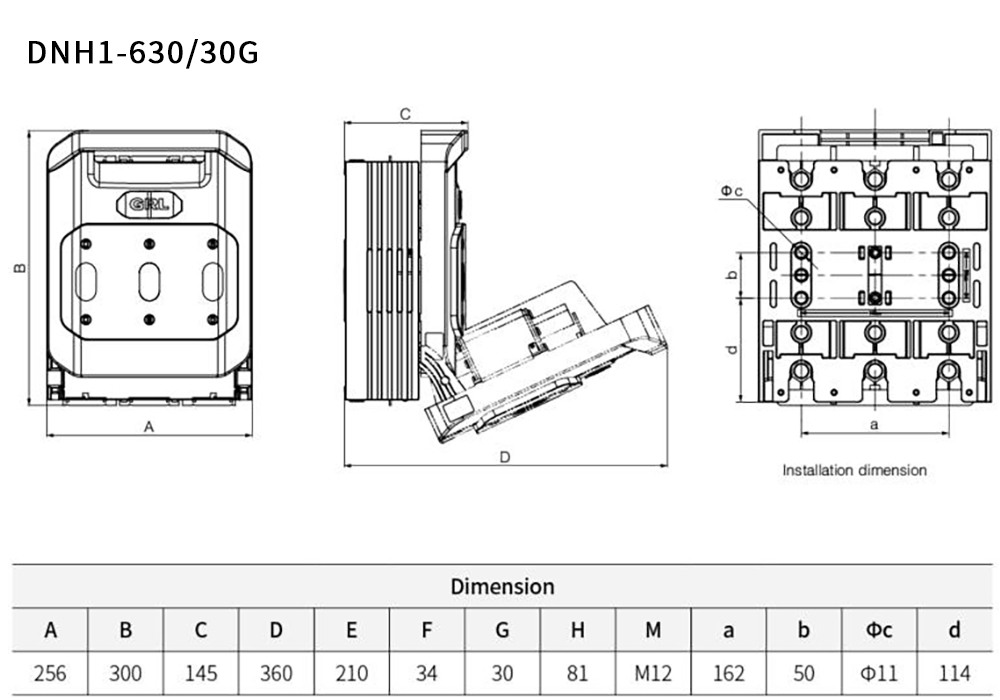

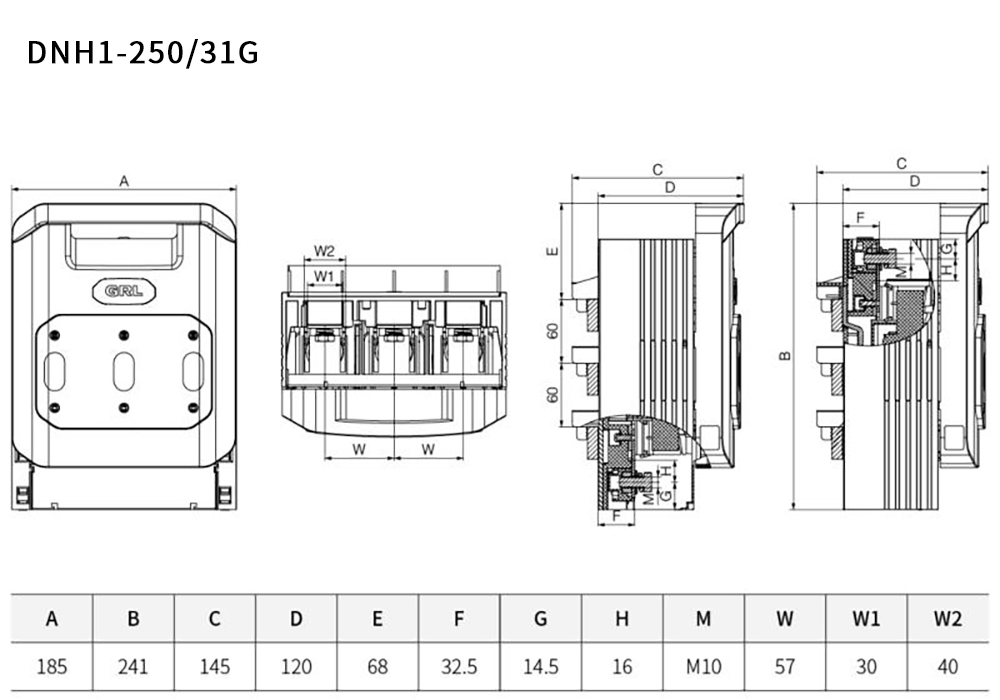

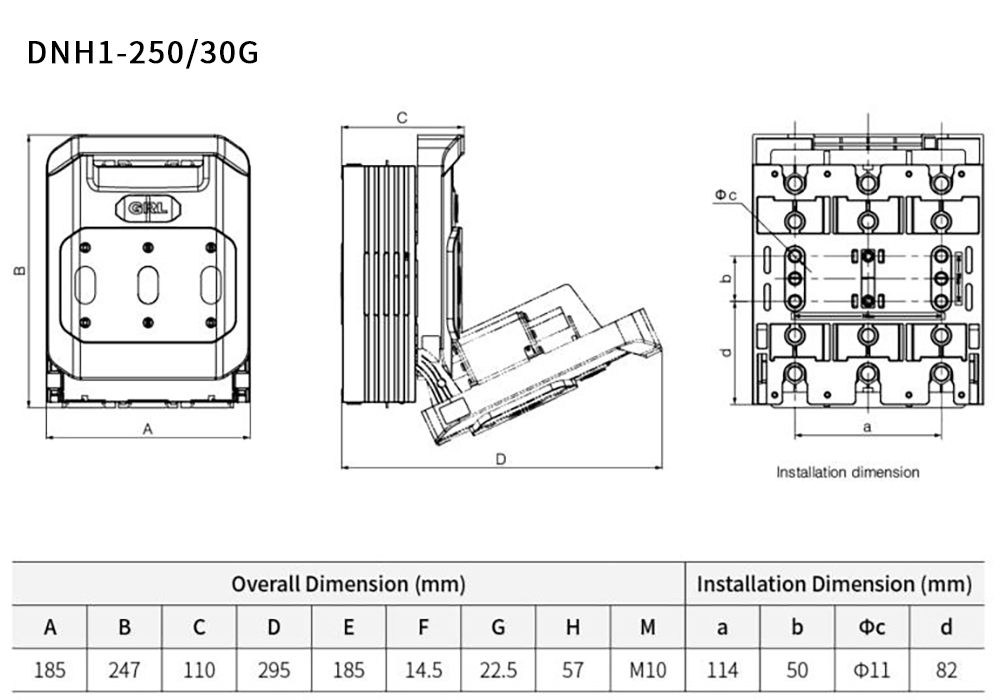

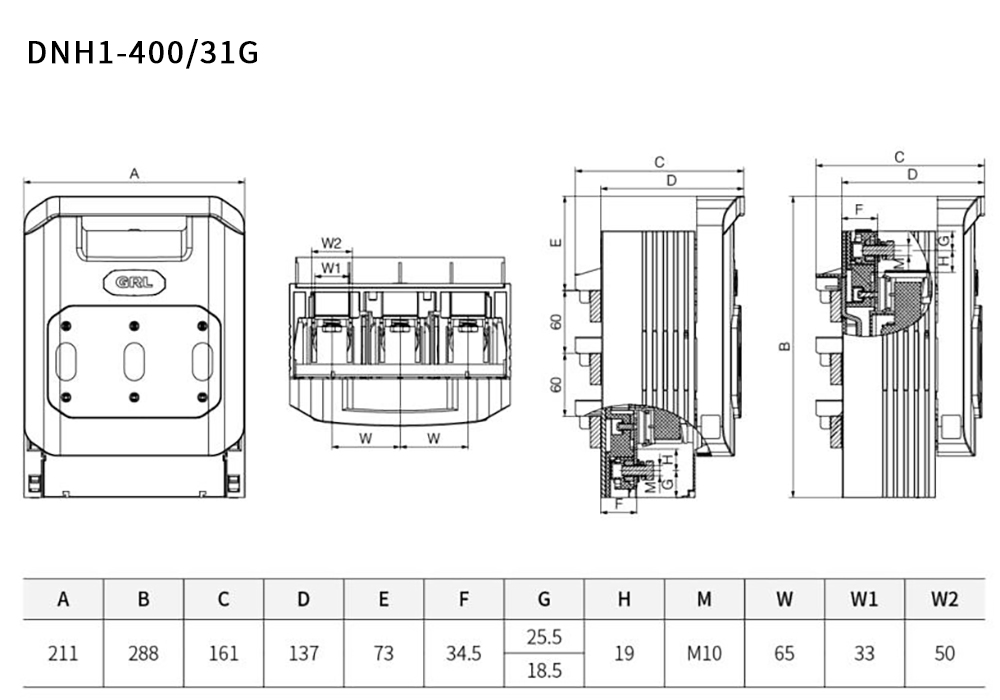

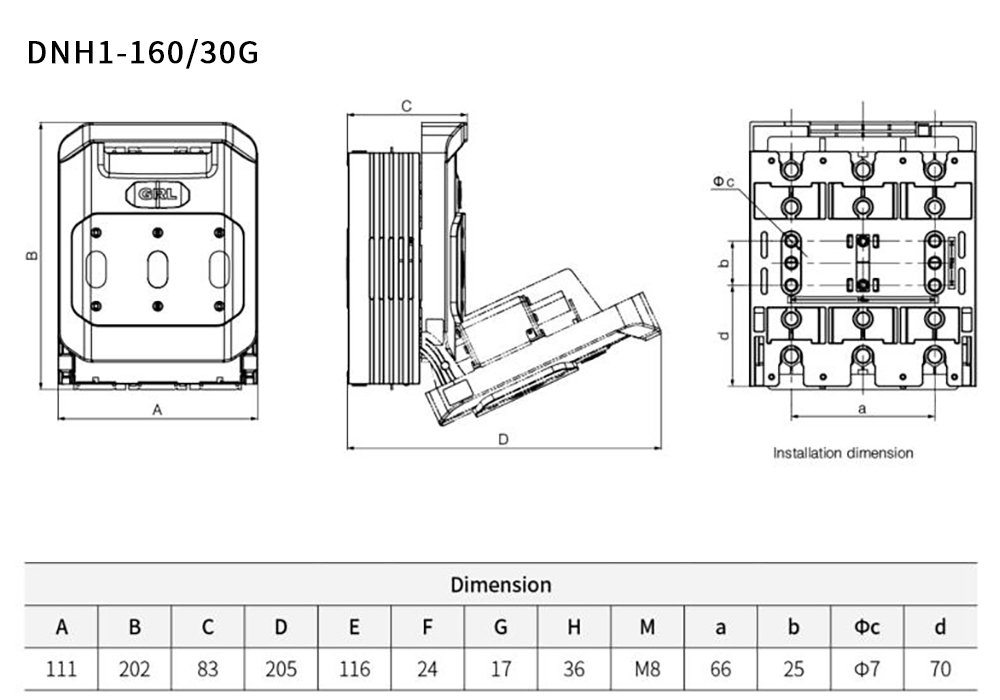

Fuseur DNH1G disconnecteur disconnecteur DNH1G plans de produit

Fluse DNH1G Disconnecteur Disconnecteur paramètres DNH1G Fuse disconnecteur

DNH1-160 DNH1-250 DNH1-400 DNH1-630
Avec fusible Tension nominale UE V AC380 AC660 AC400 AC690 AC400 AC690 AC400 AC690 AC400 AC690
Courant nominal 160 100 250 200 315 1630 à 1630 500
Tension d’isolation nominale courte durée avec tension d’isolation nominale impulsion nominale résistance ui / V 1000 1000 1000 1000 1000 1000 1000 1000
Courant nominal courant thermique classique courant thermique nominal court temps résister à la Cu ite / A 160 100 250 200 400 315 630 à 630 500
Impulsion nominale résistance voltageUimp / kV 12 12 12 12 12 12 12 12
Rated short-time résiste au QI / Ka actuel 100 50. 100 50. 100 50. 100 50.
Catégorie d’utilisation AC-23B (AC400) / AC-21B (AC690)
Temps d’endurance électrique 200 200 200 200
VoltageUE / V AC380 AC380 AC400 AC400
Cote actuelle Ie / A 160 250 630 à 630 630 à 630
Tension d’isolation nominale ui / V 690 690 1000 1000
Courant thermique conventionnel Ith / A 160 250 630 à 630 630 à 630
Tension de résistance à l’impulsion nominale
Uimp / kV
8 8 12 12
Résistance nominale de courte durée à l’ICW Ka / 1s 8 (10) 15 15
Catégorie d’utilisation AC-21B AC-21B AC-23B AC-23B
Temps d’endurance électrique 200 200 200 200
Paramètres communs ClasséFréquenceHz 50 / 60 50 / 60 50 / 60 50 / 60
Pôle 3 3 3 3
Fusible Taille (RT16 / NT / NH) IEC 60269-2 GB / T 13539.2 00 1 2 3
TravailCourantDans / A 160 100 250 200 400 315 630 à 630 500
Perte de puissance P / W 12 12 18. 32 28 45. 40 50.
Mécanisme Durée de vie mécanique 1400 1400 800 800
Catégorie de protection Avant
Autres Moniteur SwitchON / OFF (Miroco Switch) Facultatif Facultatif Facultatif Facultatif

Les composants du fusible DNH1G disconnecteur

& Gt; GRL DNH1G disconnecteur Fuse Switch permet de connecter et de déconnecter manuellement en toute sécurité les circuits électriques sous charge. Leur objectif principal est de protéger l’équipement électrique contre la surcharge et le court-circuit en utilisant des liaisons de fuselage de taille 00 à taille 3.

Les commutateurs à fusible de & gt; disconnecteurs sont largement utilisés dans les réseaux électriques, le contrôle industriel de la puissance, la nouvelle énergie et d’autres domaines.

Dans le système d’alimentation, il est largement appliqué dans les piliers d’alimentation, les panneaux de distribution intégrés, les armoires de distribution d’énergie basse tension, les armoires de compensation des condensateurs, etc. Dans le domaine du contrôle industriel, il est largement utilisé dans les équipements photovoltaïques, les fours électriques industriels, les armoires de contrôle industriel de la fabrication automobile et d’autres industries. Dans l’industrie de l’énergie nouvelle, il est généralement appliqué dans les boîtes combinées et les armoires raccordées au réseau, etc.

& gt; le commutateur Fuse disconnecteur est non seulement ​

Données d’emballage:

Modèle (avec fusible) Taille du carton (cm) Quantité d’emballage Simple / G.W. (kg) Unité / G.W. (kg)
DNH1-63 / 30G 48.26.5 * 28 33. 0,37 0,37 13.21
DNH1-160 / 30G 50 * 43 * 21 16 0,81 13.96 à 13.96
DNH1-250 / 30G 40 * 26 * 39 (6) 2,55% 16.3 à la fin de l’année
DNH1-400 / 30G 46 * 31 * 29 (4) 4.08 à la fin de l’année 17.32 à la fin de l’année
DNH1-630 / 30G 55 * 32,5 * 34 (4) 5.15 à la fin de l’année 21, 6 et 6

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Si vous êtes intéressé par notre produit et en avez besoin, ou si vous avez besoin des échantillons, veuillez nous contacter directement. Notre adresse e-mail est �Tim @ grlele.com.
