Mode & # 160;:DNH19
Courant::250A, 400A, 1250A
Tension:DC1000V, DC1500V
Certificat:Ce, CB
Courriel:Tim @ grlele.com
1. Dessins de produits
2.Paramètres
3.Les composants
4.Certificat

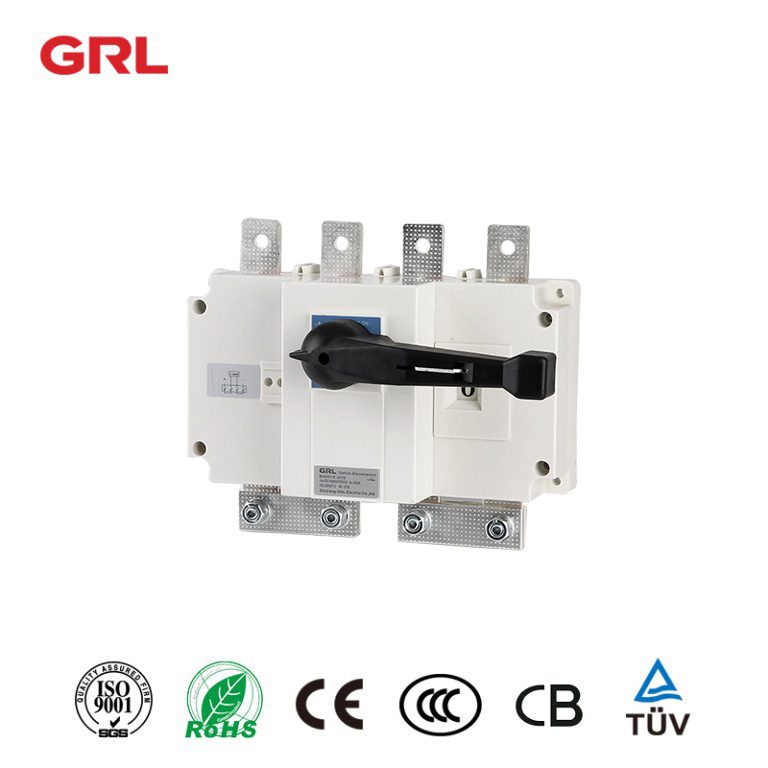

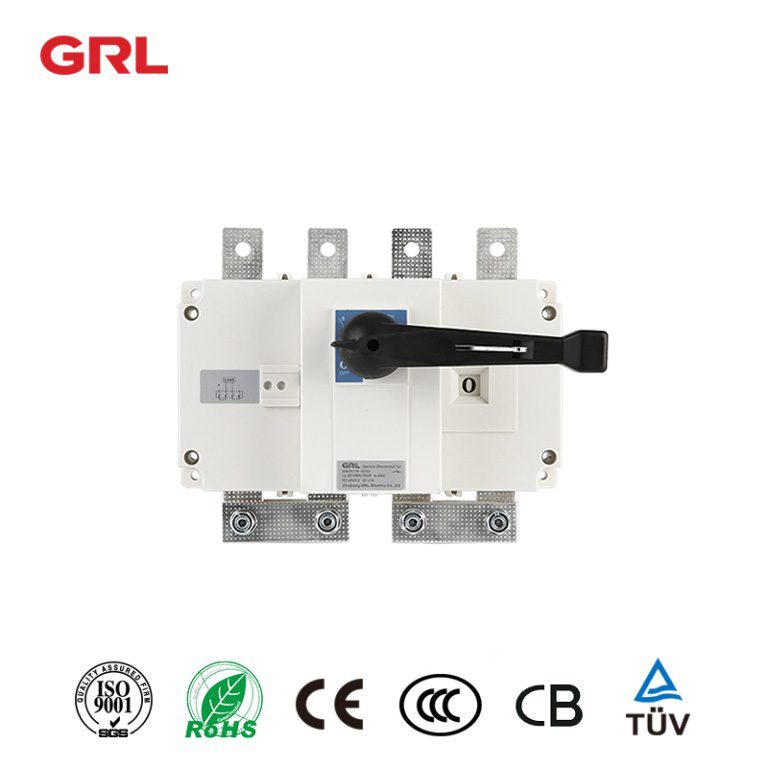

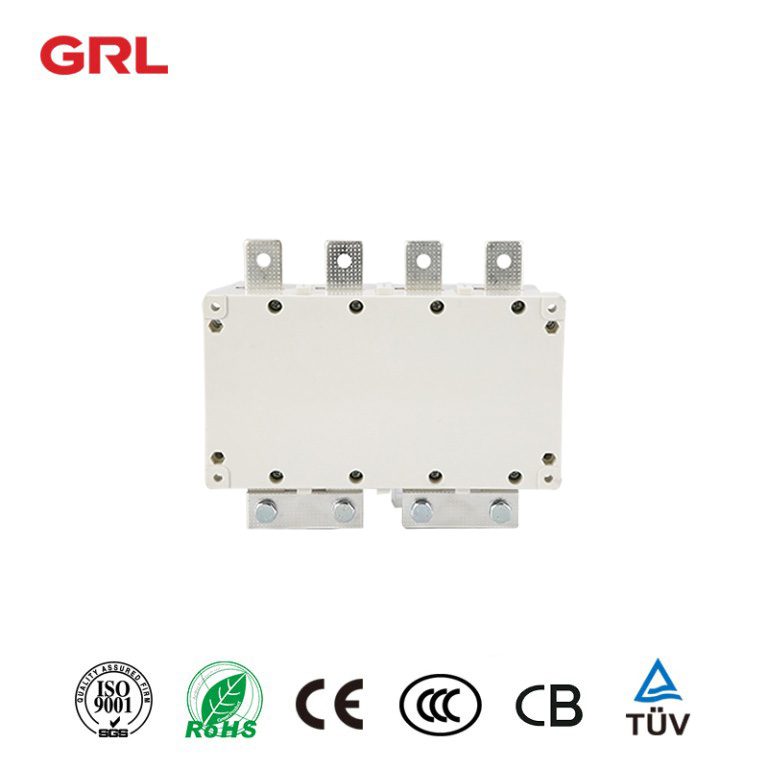

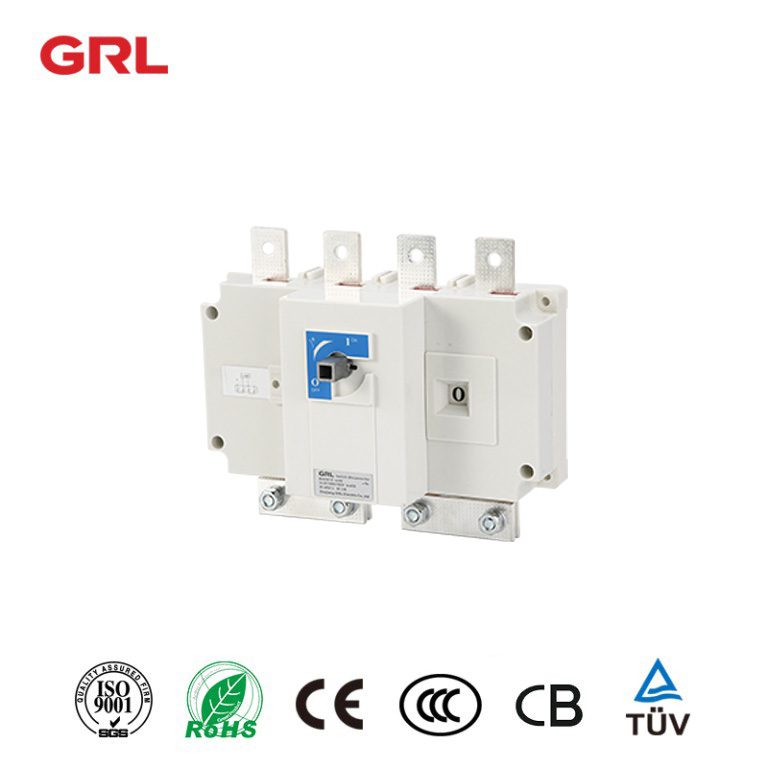

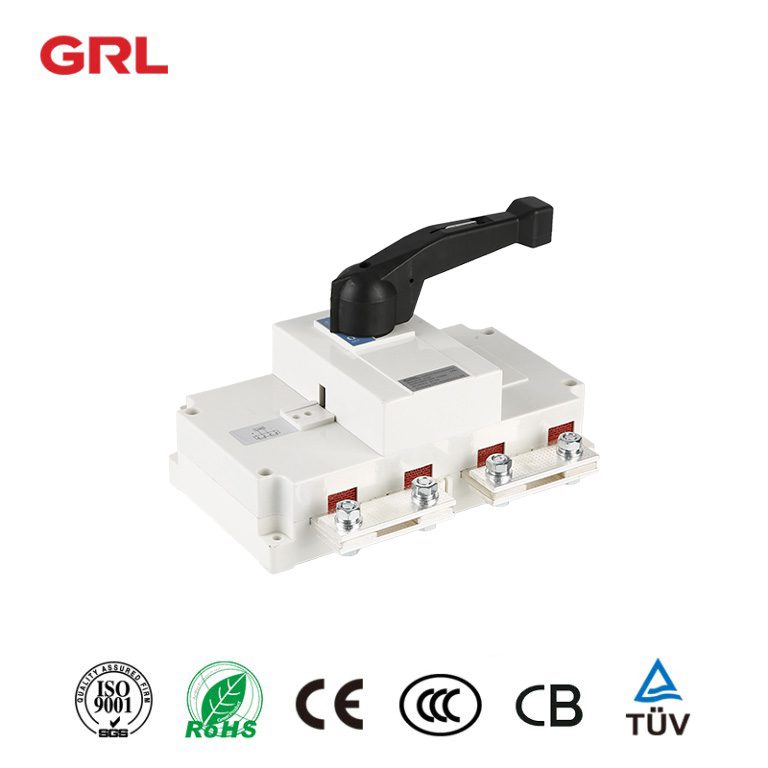

DNH19 série DC1000V 1500V
DNH19 série DC1000V 1500V Disconnecteurs de commutateur † paramètres
| Paramètres électriques | |||
| Courant thermique conventionnel ITH (A) | 250 | 400 | 1250 |
| Catégorie d’utilisation | DC-21B | DC-21B | DC-21B |
| Cotée Opération Votage UE (DC) | 1000 (1500) | 1000 (1500) | 1000 |
| Courant d’Opréation nominale Ie (A) | 250 | 400 | 1250 |
| Tension d’isolation nominale ui (V) | 1600 | 1600 | 1600 |
| Les circuits | 1 | 1 | 1 |
| Durée nominale de résistance à court terme ICW (Ka eff) est | (5) | 12.6 et 12.6 | 30. |
| Capacité nominale de fabrication à court terme ICW (Ka) 50ms | 9 | 17. | 63 |
| Tension nominale résistante aux surtensions (KV) | 12 | 12 | 12 |
| Paramètre mécanique | |||
| Durée de vie mécanique (pas de charge) | 7000 | 7000 | 7000 |
| Durée de vie électrique (temps de chargement) | 200 | 200 | 200 |
| Couple de fonctionnement (nm) | 12 | 16 | 38 |
| Paramètres de connexion | |||
| Cuivre standard (mm ²) | 120 | 22 * 150 | 2 * 500 |
| Largeur standard du cuivre (mm) | 25 | 32 | 80 |
| Couple de vis Min (nm) | 20 | 20 | 20 |
| Couple de vis Max (nm) | 26. | 26. | 26. |
Les composants de la série DNH19 DC1000V 1500V Disconnecteurs commutateur
& Gt; GRL DNH19 série DC1000V 1500V Disconnecteurs de commutateur, la gamme DNH19 de disconnecteurs de commutateur de 100A † à 1250A est spécialement conçue pour les applications DC.
Les disjoncteurs de commutation DNH19 sont conçus pour offrir des performances efficaces et fiables, même dans des températures ambiantes élevées et dans des conditions environnementales difficiles. Ils sont pratiquement sans entretien. La conception de contact unique se traduit par une augmentation de la température plus faible.
Le commutateur de changement de couteau HD13 est adapté pour les panneaux de distribution au ΔAC 50HZ, la tension nominale jusqu’à AC690V et l’ampère nominale t jusqu’à 3150A. Utilisé pour la fermeture et la rupture de circuits de courant rarement manuellement, ou les commutateurs de déconnecteur. Avec une poignée de fonctionnement intermédiaire, le commutateur est principalement appliqué dans le système d’alimentation, être travaillé comme un interrupteur de rupture de charge, ne coupez pas le circuit avec le courant.
