Mode & # 160;:DNH18
Courant::160A, 250A, 630A, 800A
Tension:400VAC / 500VAC / 690VAC
Matériel:DMC, PA66, PC, ABS
Certificat:Ce, TUV
Courriel:Tim @ grlele.com
1. Dessin dimensionnel
2.Paramètres
3.Les composants
4.Packing des données
5.Emballage & amp; expédition

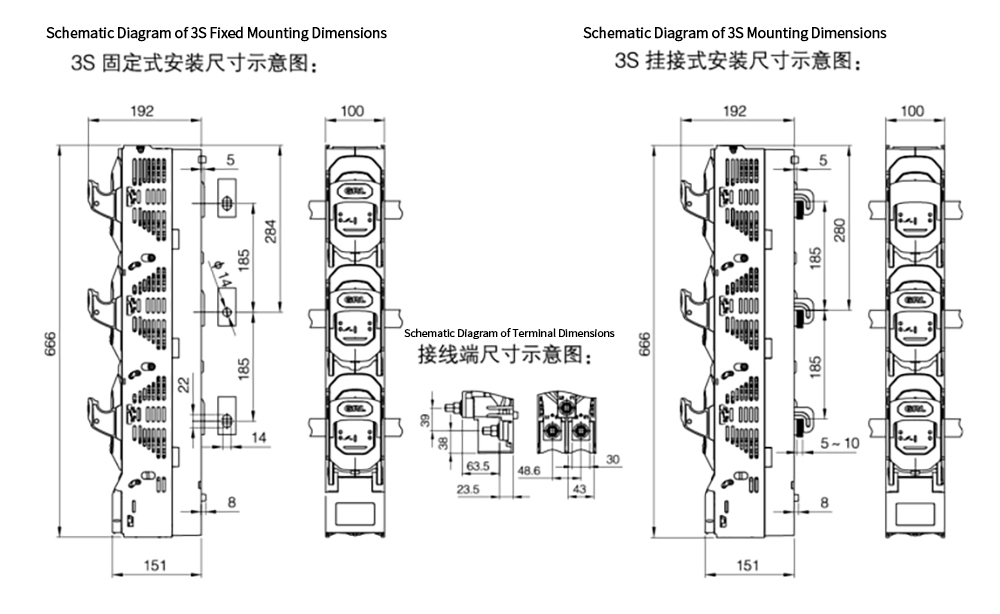

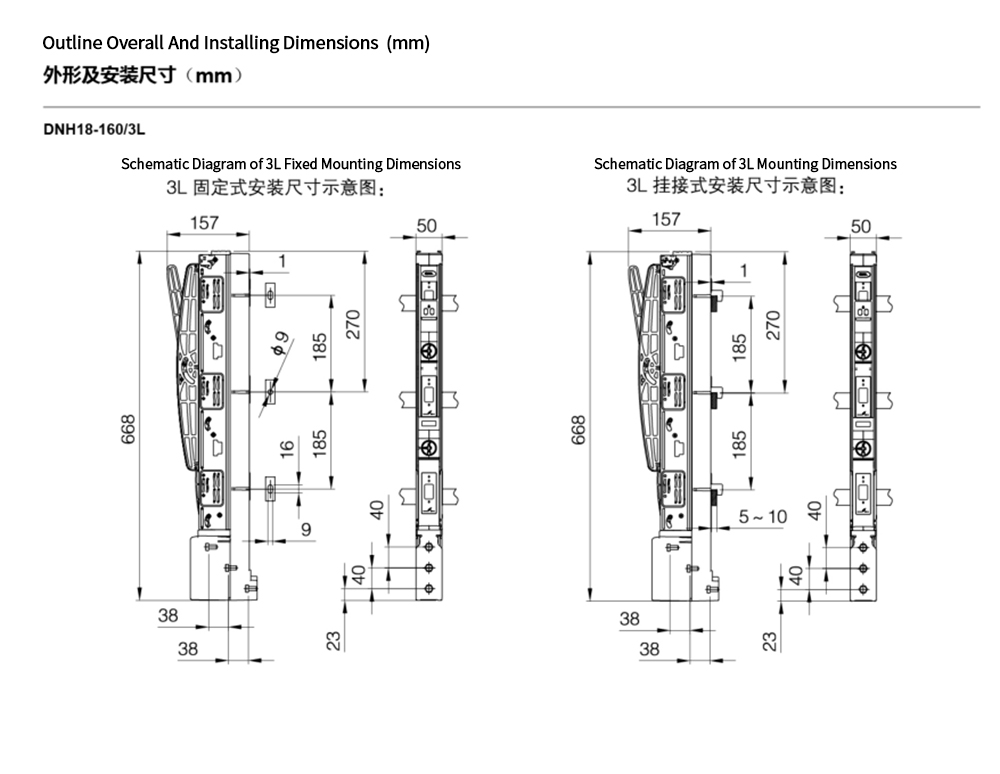

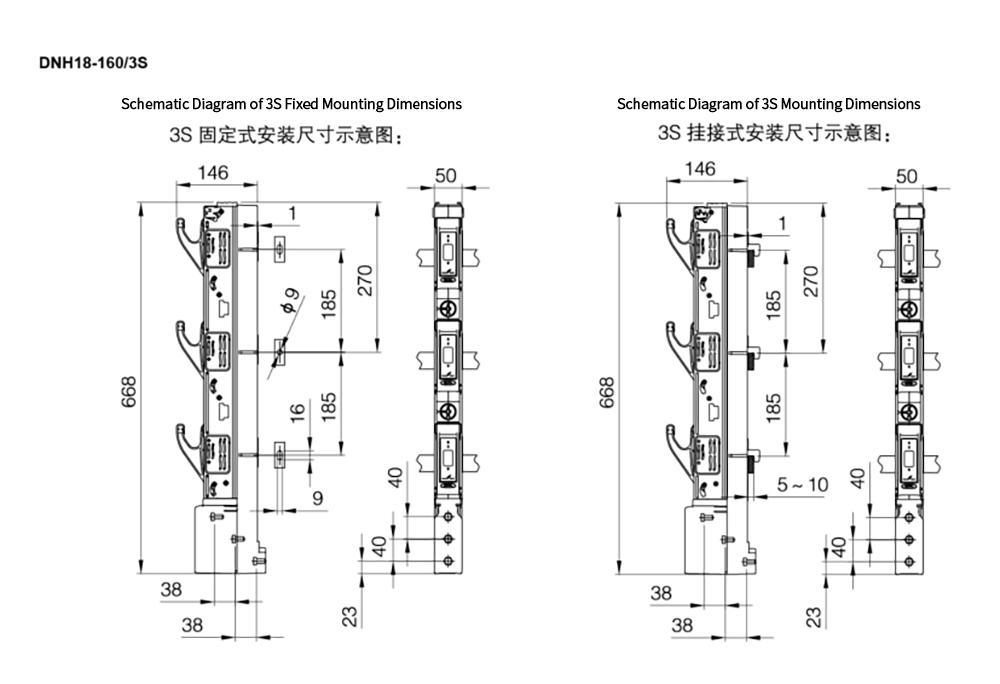

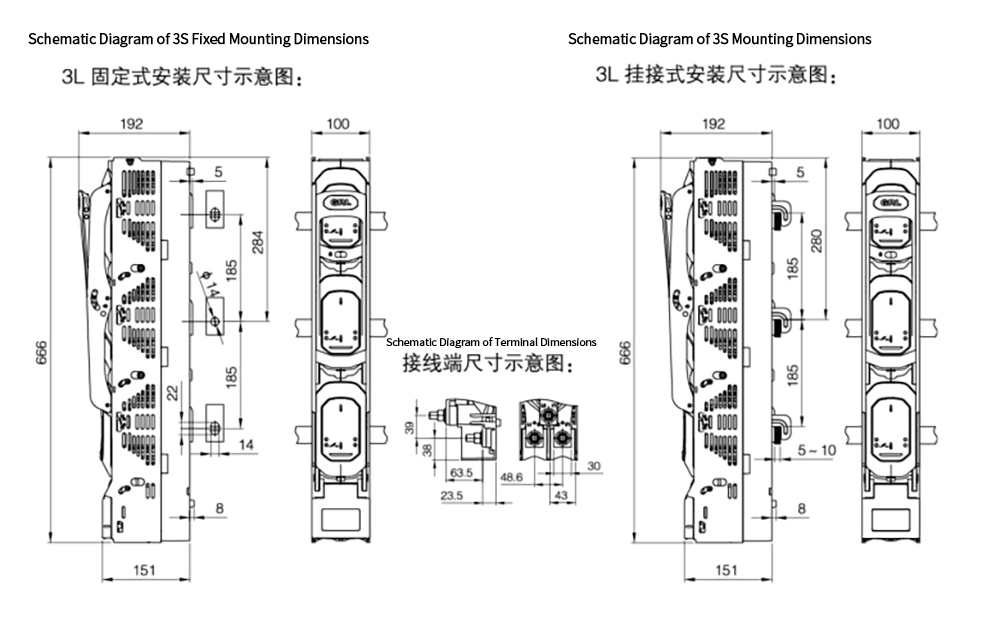

Dimensions:
Paramètres
DNH18-160 | DNH1-250 | DNH1-400 | DNH1-630 | ||||||||||||
Avec fusible | Tension nominale UE / V | AC400 | AC500 | AC690 | AC400 | AC500 | AC690 | AC400 | AC500 | AC690 | AC400 | AC500 | AC690 | ||
Taux courant Ie / A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 à 630 | 630 à 630 | 630 à 630 | |||
Isolation nominale voltageUi / V | 1000 | 1000 | 1000 | 1000 | |||||||||||
Courant thermiqueIth / A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 à 630 | 500 | ||||
Supporter voltageUimp / kV | 8 | 12 | 12 | 12 | |||||||||||
Résistance nominale de courte durée au courant Iq / Ka | 50. | 100 | 100 | 50. | 100 | 100 | 50. | 100 | 100 | 50. | |||||
Utilisation de la catagorie | AC-23B | AC-23B | AC-22B | AC-23B | AC-22B | AC-21B | AC-23B | AC-22B | AC-21B | AC-23B | AC-22B | AC-21B | |||
Temps d’endurance électrique | 200 | 200 | 200 | 200 | |||||||||||
Avec liaison en cuivre | Tension nominale (UE / V) UE / V | / | / | AC500 | / | / | AC500 | / | / | AC500 | / | ||||
Rated currentIe / A | / | / | 250 | / | / | 400 | / | / | 630 à 630 | / | |||||
Isolation nominale voltageUi / V | / | 1000 | 1000 | 1000 | |||||||||||
Courant thermiqueIth / A | / | / | 250 | / | / | 400 | / | / | 630 à 630 | / | |||||
Supporter voltageUimp / kV | / | 12 | 12 | 12 | |||||||||||
Résistance nominale de courte durée à l’ICW Ka / 1s | / | / | 12 | / | / | 12 | / | / | 12 | / | |||||
Utilisation de la catagorie | / | / | AC-23B | / | / | AC-23B | / | / | AC-23B | / | |||||
Durée de vie électrique | / | 200 | 200 | 200 | |||||||||||
Les paramètres communs | Fréquence nominale Hz | / | 50 / 60 | 50 / 60 | 50 / 60 | ||||||||||
Lien de fusible | Taille (RT16 / NT / NH) IEC 60269-2 GB / T 13539.2 | 00 | 1 | 2 | 3 | ||||||||||
Courant de fonctionnement in / A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 à 630 | 630 à 630 | 500 | |||
Perte de puissance P / W | 12 | 12 | 12 | 18. | (23) | 32 | 28 | 34 | 45. | 40 | 48 | 60 | |||
Organisation | Puissance P / W | 1400 | 1400 | 800 | 800 | 1400 | 800 | ||||||||
L’espacement des barres de bus est de mm | 185 | 185 | 185 | 185 | |||||||||||
Autres | Interrupteur retour du signal ouvert et fermé (microswitch) | Peut faire | Peut faire | Peut faire | Peut faire | ||||||||||
Moniteur de fusible électronique (EFM) | Peut faire | Peut faire | Peut faire | Peut faire | |||||||||||
Niveau de protection (avant) | Ouvrir | IP20 | IP20 | IP20 | IP20 | ||||||||||
Cols | IP30 | IP30 | IP30 | IP30 |
Les composants du commutateur DNH18 ���Fuse ���Disconnecteur

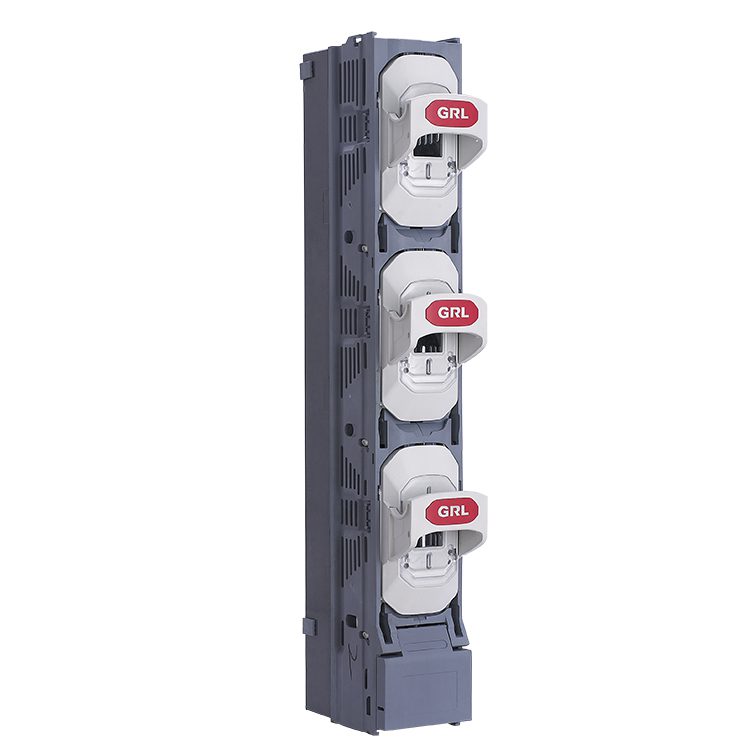

& Gt; GRL DNH18 vertical Fuse Switch disconnecteur est installé avec un terminal suspendu spécial et directement connecté à la barre de bus. Le terminal suspendu peut être fixé à l’avance sur l’interrupteur et installé intégralement avec Switch de manière efficace et pratique. Il est conforme aux normes nationales GB / T 13539.2 et GB / T 14048.3 et aux normes IEC 60947-1 et IEC 60947-3 de la Commission électrotechnique internationale.
Le disconnecteur d’interrupteur à fusible vertical DNH18 peut fournir une variété de modes de câblage pour répondre à vos besoins de câblage dans différentes situations.
Les commutateurs à fusible de & gt; disconnecteurs sont largement utilisés dans les réseaux électriques, le contrôle industriel de la puissance, la nouvelle énergie et d’autres domaines.
Dans le système d’alimentation, il est largement appliqué dans les piliers d’alimentation, les panneaux de distribution intégrés, les armoires de distribution d’énergie basse tension, les armoires de compensation des condensateurs, etc. Dans le domaine du contrôle industriel, il est largement utilisé dans les équipements photovoltaïques, les fours électriques industriels, les armoires de contrôle industriel de la fabrication automobile et d’autres industries. Dans l’industrie de l’énergie nouvelle, il est généralement appliqué dans les boîtes combinées et les armoires raccordées au réseau, etc.
& gt; le commutateur Fuse disconnecteur est non seulement
Données d’emballage:
Modèle (sans fusible) | Taille du carton | Quantité d’emballage | Simple / G.W. (kg) | Unité / G.W. (kg) |
DNH18-160 / 3L | 70 * 38 * 24 | 8 | 2.52 à la fin de l’année | 21 et 26 |
DNH18-250 / 3L | 70 * 44 * 27 | (4) | 5.76 à la fin de l’année | 24,28 |
DNH18-400 / 3L | 70 * 44 * 27 | (4) | 6.52 à la fin de l’année | 27 et 32 |
DNH18-630 / 3L | 70 * 44 * 27 | (4) | 7.52 à la fin de l’année | 31 / 32 / CEE |
DNH18-160 / 3S | 70 * 38 * 24 | 8 | 2.35 à la fin de l’année | 19, 9 et 9 |
DNH18-250 / 3S | 70 * 44 * 27 | (4) | 5.62 à la fin de l’année | 23,72 |
DNH18-400 / 3S | 70 * 44 * 27 | (4) | 6.35 à la fin de l’année | 26 et 64 |
DNH18-630 / 3S | 70 * 44 * 27 | (4) | 7.36 à la fin de l’année | 30 / 68 / CEE |
