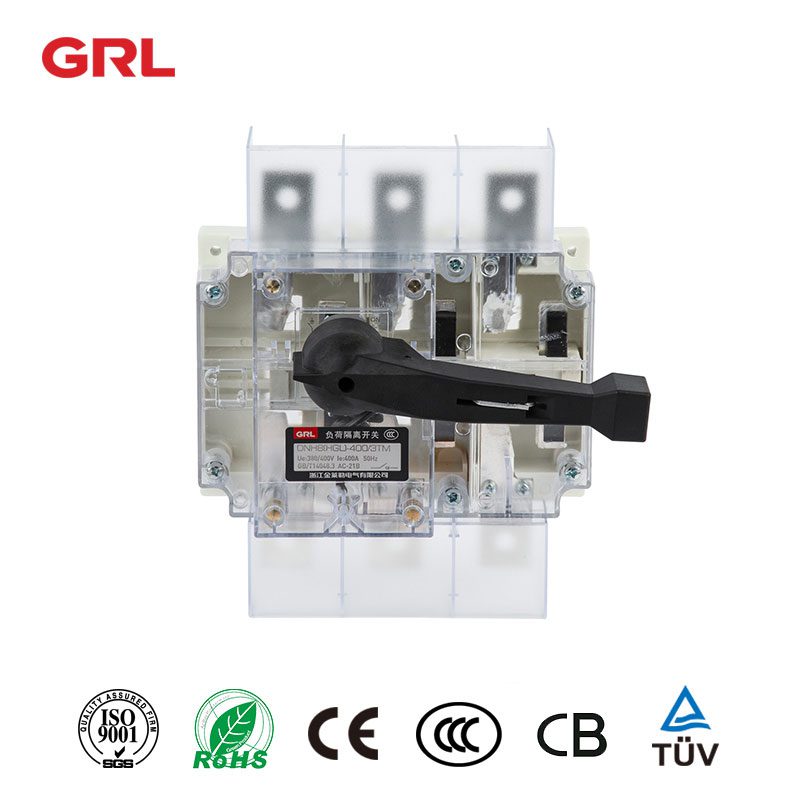

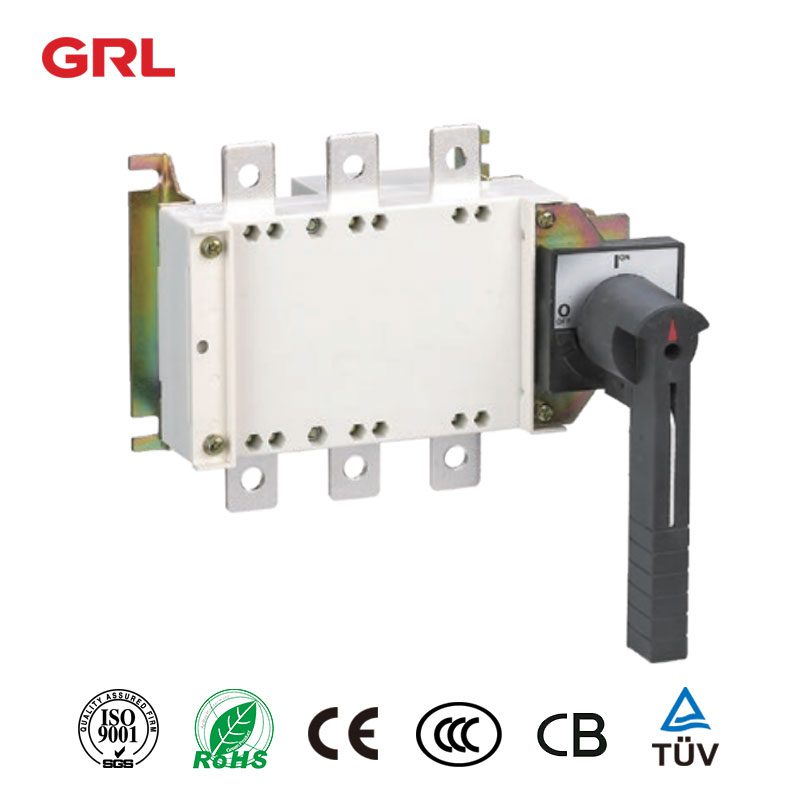

Commutateur d'isolation AC

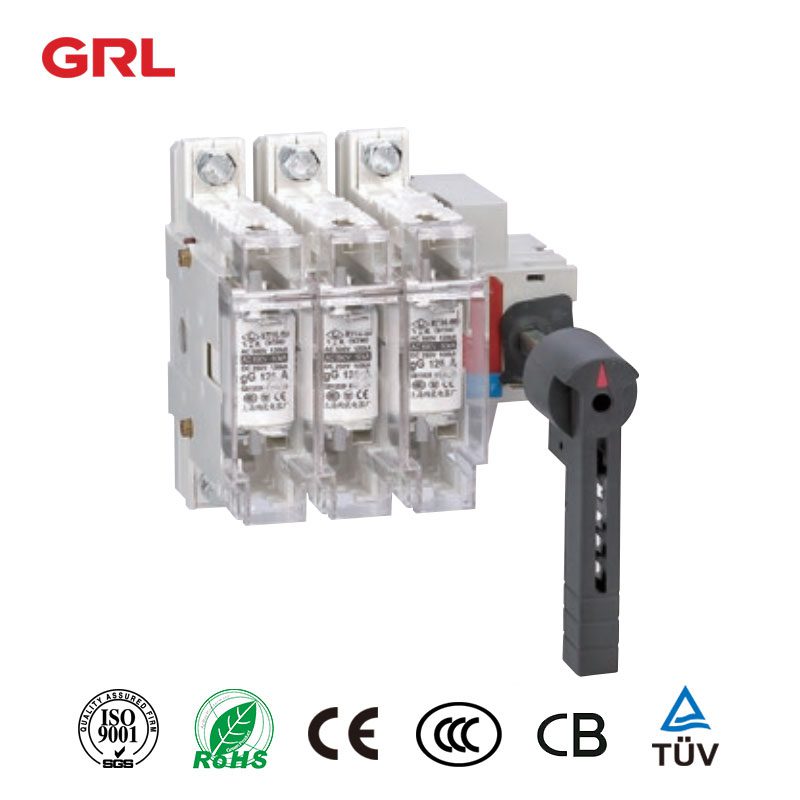

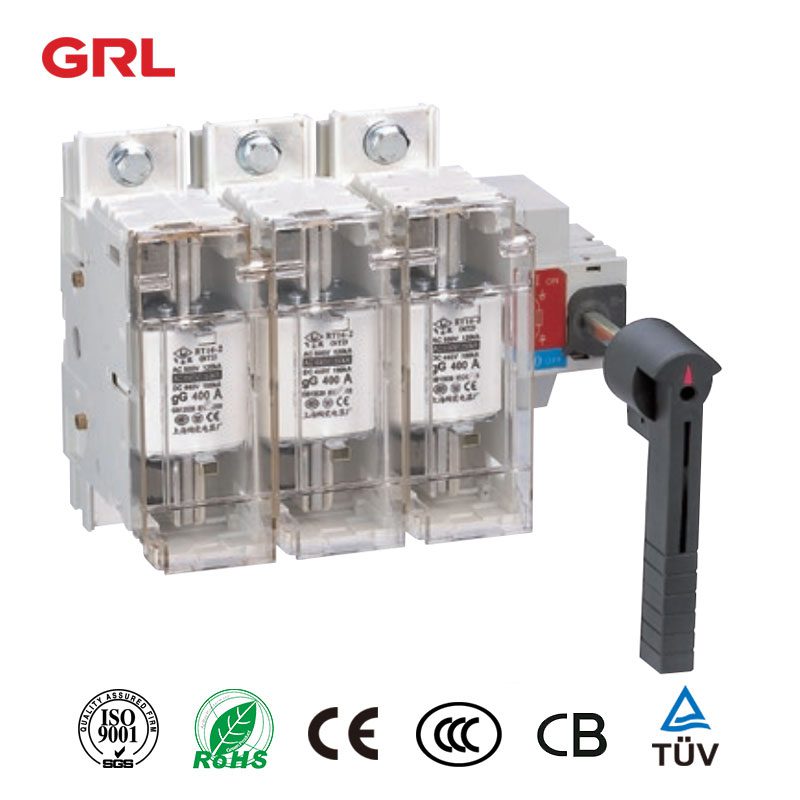

Déconnecteur de fusible Groupe HGLR Série, Déconnecteur de fusible 63 – 630A


Le groupe de fusibles de disjoncteur de la série HGLR (ci-après dénommé commutateur) est un commutateur à plusieurs pôles à commande manuelle. La coque est faite de résine polyester insaturée renforcée de fibre de verre, qui a des propriétés diélectriques élevées, une capacité de protection et une sécurité fiable.

Le groupe de fusibles d’isolation peut assurer l’activation et l’arrêt de charge du circuit. Il dispose d’une protection fiable contre les surintensités ou les courts-circuits de sécurité. L’état déconnecté est clairement visible.

Groupe de fusibles disconnecteurs série HGLR

Le groupe de fusibles à interrupteur d’isolement de la série HGLR (ci-après dénommé interrupteur) est un interrupteur multipoteau à commande manuelle. La coque est faite de résine polyester non saturée renforcée de fibre de verre, qui a des performances diélectriques élevées, une capacité de protection et une sécurité fiable.

Le mécanisme de fonctionnement est un mécanisme d’accélération avec stockage d’énergie à ressort et libération instantanée. La connexion instantanée et la déconnexion de la structure de contact multipoint de rupture est indépendante de la vitesse de la poignée de fonctionnement, ce qui améliore considérablement diverses propriétés électriques et mécaniques.

Le groupe de fusibles de déconnecteur peut assurer la connexion et la déconnexion sûres et fiables du circuit. Il dispose d’une protection fiable contre les surcourants ou les courts-circuits. L’état déconnecté est clairement visible.

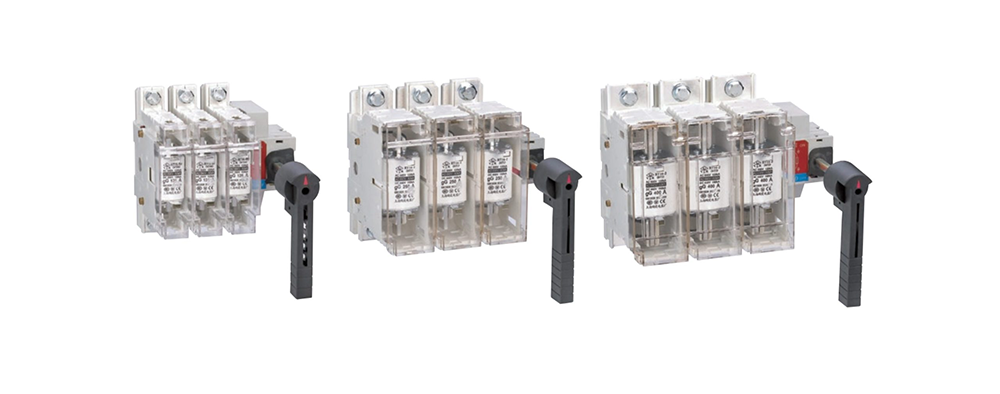

Fuse Switch Disconnector-1

Caractéristiques de la structure du disconnecteur

Le Disconnector Fuse Group est la solution idéale pour les connexions et déconnexions à courant élevé. Sa conception modulaire le rend facile à assembler selon vos besoins, tandis que la conception structurelle intégrale assure la stabilité. Le mécanisme de stockage d’énergie à ressort permet des connexions et des déconnexions rapides et faciles, même à grande vitesse.

  • Le groupe de fusibles disconnecteurs HGLR-63 ~ 400 adopte une structure de conception modulaire, qui peut être Assemblée librement selon les exigences du client.
  • Le HGLR-630 adopte une conception structurelle intégrale pour assurer la stabilité des performances du produit en raison de son courant élevé.

Le mécanisme de fonctionnement adopte un mécanisme de stockage de l’énergie à ressort. Lorsque le produit est connecté et déconnecté, le ressort peut être libéré instantanément pour réaliser une connexion et une déconnexion rapides (13,8 M / s), ce qui est indépendant de la vitesse de la poignée de fonctionnement et améliore considérablement la capacité d’extinction de l’arc.

Le Disconnector Fuse Group est un moyen sûr et facile de déconnecter votre circuit électrique. Fabriqué en résine polyester non saturée renforcée de fibre de verre de haute qualité, cet interrupteur dispose d’un bouclier visuel pour faciliter le démontage et le remplacement de la liaison de fusible. Le Disconnector Fuse Group dispose également de contacts autonettoyants pour une connexion fiable, ainsi que de fonctions de protection contre la surtension et les courts-circuits.

Répondre à la norme

Norme internationale

  • IEC60947-1 appareillage de commutation et de commande basse tension Partie 1: Généralités
  • IEC60947-3 appareillage de commutation et de commande basse tension, interrupteurs, isolateurs, déconnecteurs et combinaisons de fusibles

Norme nationale

  • GB / T 14048.1 Règles générales pour les appareils de commutation et de commande basse tension
  • GB / T 14048.3 appareils de commutation et de commande à basse tension, interrupteurs, isolateurs, déconnecteurs et combinaisons de fusibles
  • GB / T 4208-1993 degrés de protection des enceintes fermées
  • GB 13539.1 exigences de base pour les fusibles basse tension
  • GB 13539.2 exigences supplémentaires pour les fusibles utilisés par le personnel à temps plein des fusibles basse tension

Conditions normales de travail et d’installation

Environnement opérationnel

La température maximale de l’air ambiant ne doit pas dépasser + 40 ℃, avec un minimum de -5 ℃. La température moyenne à l’intérieur du bâtiment ne doit pas dépasser + 35 ℃ dans un délai de 24 heures. Le site d’installation ne doit pas être situé à plus de 2000m au-dessus du niveau de la mer.

Lorsque la température maximale est supérieure à 40 ℃, l’humidité relative de l’air ne doit pas dépasser 50%. Cependant, à des températures plus basses, une humidité relative plus élevée est autorisée; par exemple, 90% à 20 ℃. Si la condensation due aux changements de température devait se produire, des mesures spéciales devraient être mises en place.

Le niveau de pollution de l’environnement environnant est de niveau 3.

Installation

L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc et d’invasion par la pluie et la neige. Dans le même temps, le lieu d’installation doit être exempt de milieu explosif dangereux, et le milieu doit être exempt de gaz et de poussière suffisants pour corroder le métal et endommager l’isolation.

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

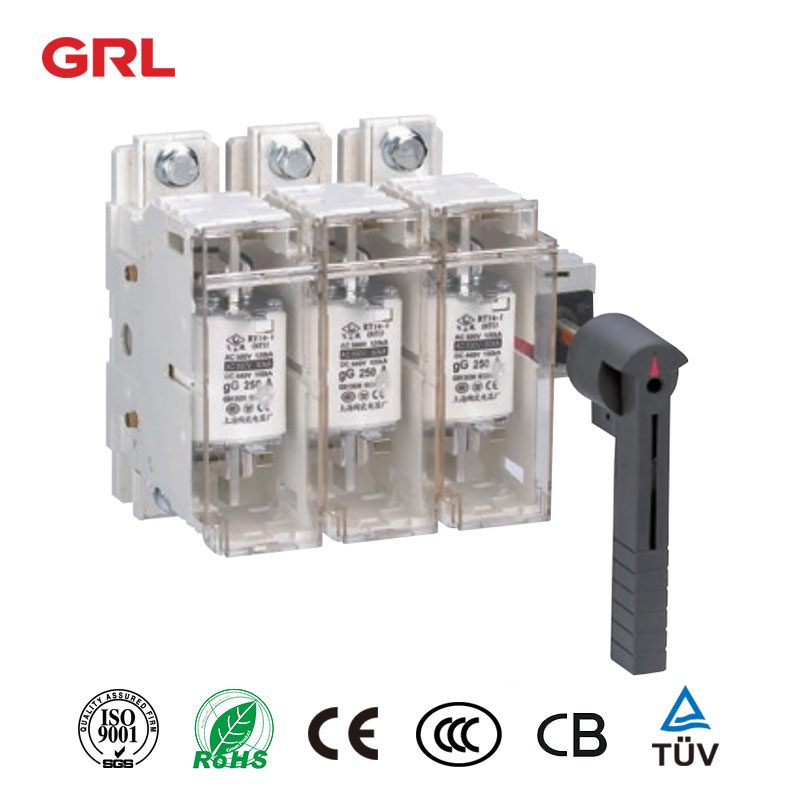

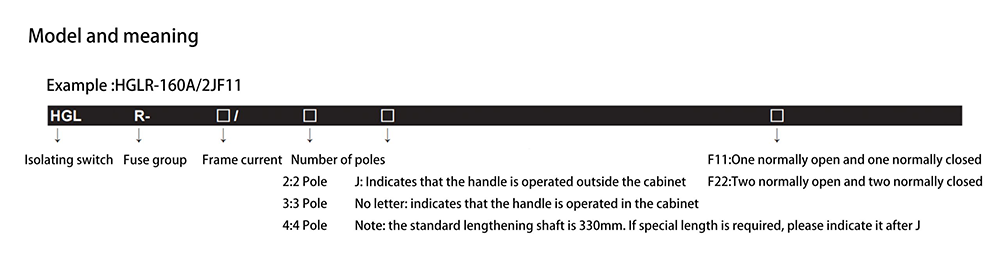

Fuse Switch Disconnector-2



Déconnecteur du commutateur de fusibleTableau de comparaison des courants de fusible et de sélection des fusibles.

Interrupteur isolant Groupe de fusibles différents fusibles de cadre

Courant nominal du groupe de fusibles de déconnecteur (A))

Courant nominal de la liaison de fusible (A))

Taille des fusibles

63

2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63

00C

160

2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160

00

250

16, 20, 25, 40, 50, 63, 80, 100, 125, 160, 200, 250

1

400

50, 63, 80, 100, 125, 160, 200, 250, 315, 400

2

630 à 630

200, 250, 315, 400, 500, 630

3


Propriétés électriques et mécaniques du groupe de fusibles HGLR-63 ~ 630

Paramètres électriques Courant de chauffage convenuI(1)A))

63

160 250 400

630 à 630

(en dollars des États-Unis) Taille des fusibles

00C

00 1 2

3

(en dollars des États-Unis) Tension d’isolation nominale Ui

800

800 800 800

800

(en dollars des États-Unis) Résistance diélectrique (V)

2000

2000 2000 2000

2000

(en dollars des États-Unis) Résistance de l’impulsion nominale à la tension Uimp kV

8

8 8 8

8

(en dollars des États-Unis) Courant de travail nominalI(en milliers de dollars des États-Unis)A))

415V

AC-23B 63 160 250 400

630 à 630

(en dollars des États-Unis) (en dollars des États-Unis)

690V

AC-21B 40 100 200 315

400

(en dollars des États-Unis) Limite du courant de court-circuit(QI) (KA)

20

20 20 20

20

Capacité de fabrication et de rupture (bras) Capacité nominale de fabrication

630

1600 2500 4000

630 à 6300

(en dollars des États-Unis) Capacité de rupture nominale

504 à 504

1280 2000 3200

5040 à 5040

Activités opérationnelles(en dollars des États-Unis)

Exécution du budget

Durée de vie mécanique

1700

1400 1400 800

800

(en dollars des États-Unis) Durée de vie électrique

300

200 200 200

200

WHuit 3PFruits et légumes

1

1,8 3.2. (en) Tableau 4.8

16

(en dollars des États-Unis) 4 PFruits et légumes

1., 3

2.3. 4,5 6.1.

19.

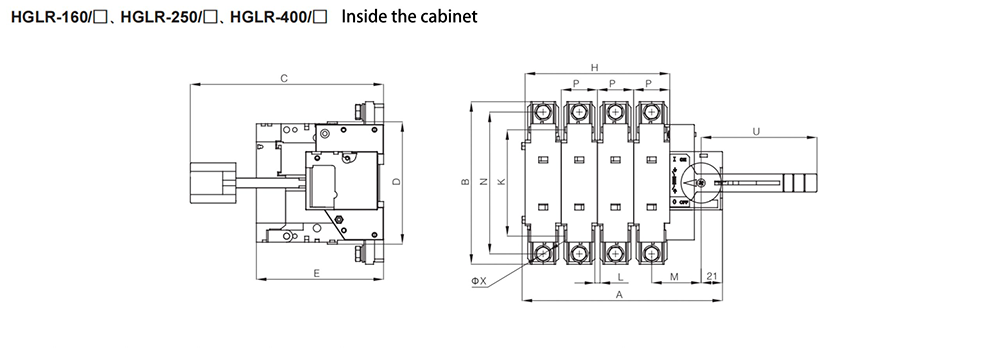

Schéma du disconnecteur et dimension d’installation de l’interrupteur à fusible (mm)

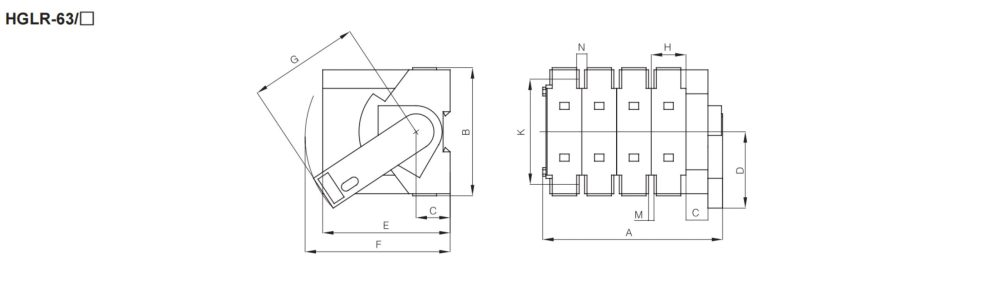

Fuse Switch Disconnector-3


Spécifications

A

B C D E F G H K N

M

HGLR-63 / 3

134.

118. 31. 70 118. 134. 102 32 97 9.5 et 9.5 (5)
HGLR-63 / 4

166

118. 31. 70 118. 134. 102 32 97 9.5 et 9.5

(5)

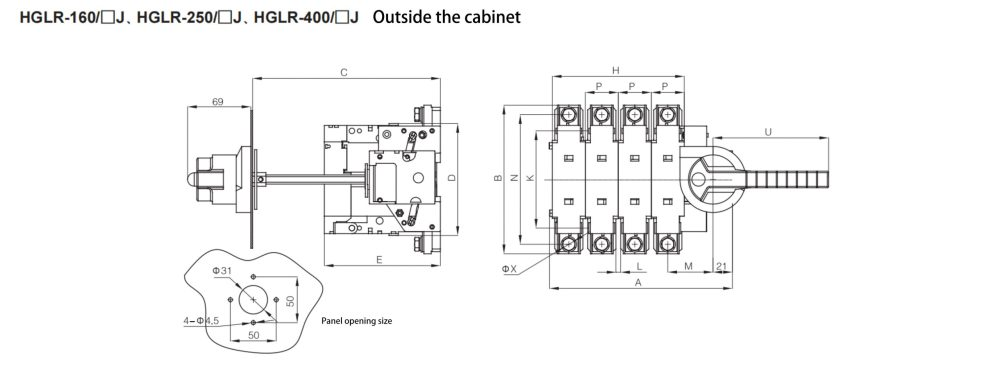

Fuse Switch Disconnector-4


Déconnecteur du commutateur de fusible

Spécifications

A

B C D E H M K N P U L

X X

HGLR-160 / 3

165

162. 192 118. 127 108 67 90 141 36 115 (5)

8,8%

HGLR-160 /(4)

200

162. 192 118. 127 144 67 90 141 36 115 (5)

8,8%

HGLR-250 / 3

236

195 200 160 146 180 93 137 165 60 145 (6)

(11)

HGLR-250 /(4)

296

195 200 160 146 240 93 137 165 60 145 (6)

(11)

HGLR-400 / 3

281

205 200 170 149 198 124 137 175 66 145 (6)

(11)

HGLR-400 / 4

347

205 200 170 149 264 124 137 175 66 145 (6)

(11)

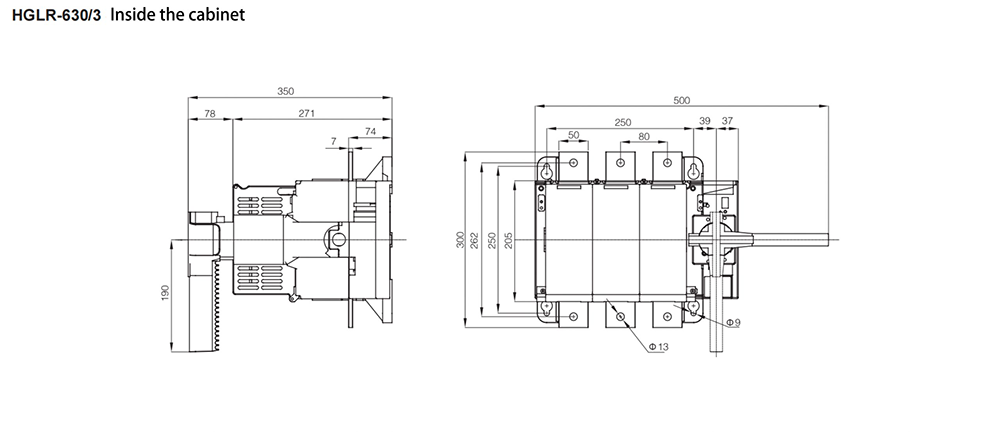

Fuse Switch Disconnector-5


Déconnecteur du commutateur de fusible

Spécifications

A

B C D E H M K N P U L

X X

HGLR-160 / 3

165

162. 150 à 300 118. 127 108 67 90 141 36 126 (5) 8,8%
HGLR-160 /(4)

200

162. 150 à 300 118. 127 144 67 90 141 36 126 (5)

8,8%

HGLR-250 / 3

236

195 150 à 300 160 146 180 93 137 165 60 126 (6)

(11)

HGLR-250 /(4)

296

195 150 à 300 160 146 240 93 137 165 60 126 (6)

(11)

HGLR-400 / 3

281

205 150 à 300 170 149 198 124 137 175 66 126 (6)

(11)

HGLR-400 / 4

347

205 150 à 300 170 149 264 124 137 175 66 126 (6)

(11)

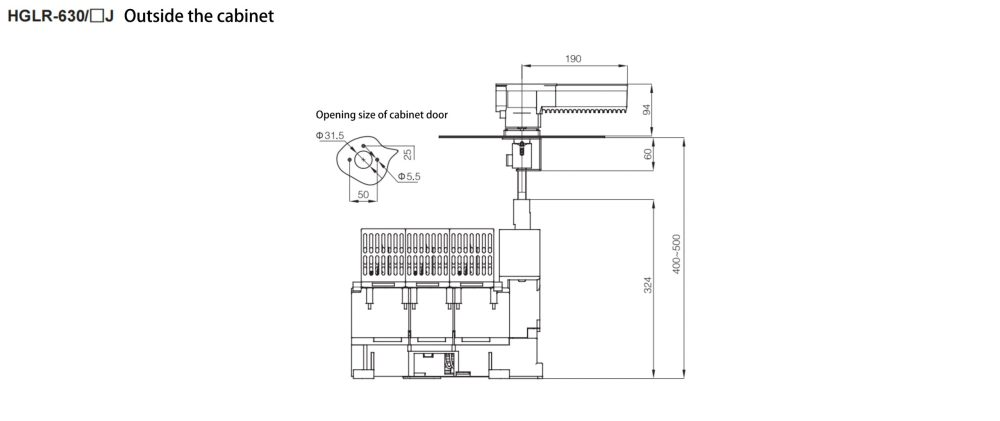

Fuse Switch Disconnector-6


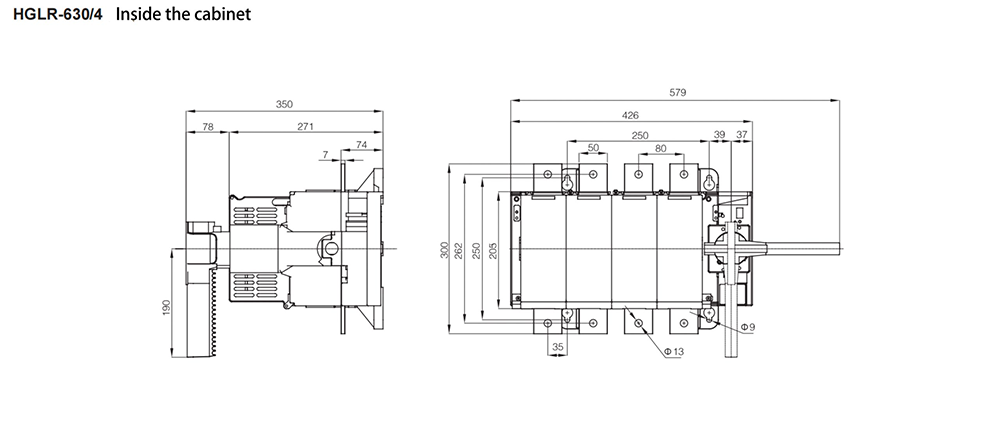

Fuse Switch Disconnector-7


Fuse Switch Disconnector-8



Quels scénarios d’application nécessitent des commutateurs d’isolement industriel?

C’est ça.

Le rôle clé des interrupteurs d’isolement industriels

Dans un environnement industriel, la sécurité et l’efficacité sont très importantes. Cela est particulièrement vrai pour les appareils électroménagers et les machines de grande puissance. Pour assurer un bon fonctionnement et protéger le personnel, les interrupteurs d’isolement de qualité industrielle deviennent des composants indispensables.

(1)Machines et équipements lourds

Dans les domaines industriels tels que la fabrication, les machines lourdes telles que les presses, les tours et les fraiseuses sont des équipements courants dans les usines. Ces machines fonctionnent souvent à des tensions et des courants élevés, ce qui peut être dangereux pendant la maintenance ou les réparations. De qualité industrielleInterrupteurs d’isolementPeut isoler l’alimentation en toute sécurité avant d’effectuer des travaux de maintenance ou d’autres travaux. Travaillez en toute sécurité.

2.Fours industriels

Fours industriels et fours pour procédés tels que le durcissement, le recuit et le traitement thermique. Ils supportent souvent des températures extrêmement élevées et nécessitent un contrôle précis. Les interrupteurs isolants permettent de déconnecter l’alimentation en toute sécurité.

3.Moteurs et entraînements

Les moteurs électriques alimentent différents types d’équipements mécaniques dans des environnements industriels. Ce sont des composants essentiels des lignes de production et d’autres processus. Lors de l’exécution de la maintenance, les interrupteurs d’isolement assurent une déconnexion sûre de l’alimentation électrique, évitant ainsi tout accident.

4.équipement de soudage à haute puissance

Les équipements de soudage dans les environnements industriels fonctionnent souvent à des courants et des tensions élevés. Interrupteurs isolants pour couper l’alimentation en cas de maintenance ou de situations d’urgence. Cela ajoute une couche de sécurité supplémentaire pour ceux qui travaillent avec des machines de soudage.

5.Moteurs et systèmes triphasés

Les moteurs triphasés sont courants dans les opérations industrielles à grande échelle. Ils conduisent tout, des convoyeurs aux compresseurs. Les interrupteurs d’isolement conçus pour un usage industriel permettent une déconnexion sûre de l’énergie

6.Transformateur haute tension

Les transformateurs sont des équipements essentiels dans les installations industrielles pour la régulation des niveaux de tension. En raison des tensions élevées impliquées, les interrupteurs d’isolement permettent de débrancher l’alimentation en toute sécurité lors de la maintenance, de l’inspection ou de la réparation.

En général, les interrupteurs d’isolement de qualité industrielle sont très importants dans les environnements où fonctionnent des appareils électroménagers et des équipements mécaniques de grande puissance. Ils fournissent un filet de sécurité essentiel en isolant la puissance pendant la maintenance ou les urgences.Interrupteur d’isolement de charge
