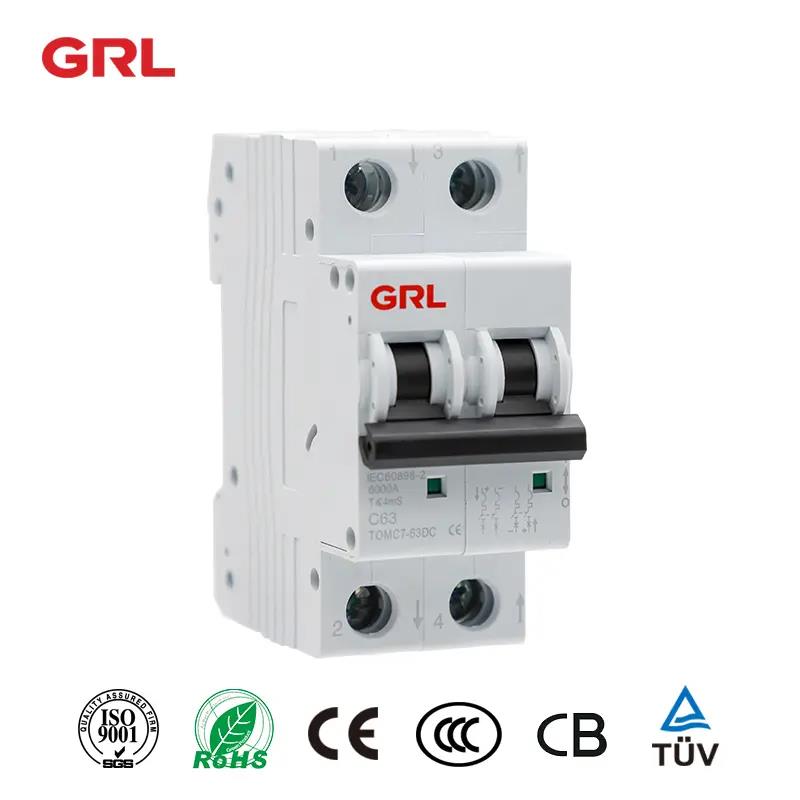

DNB1Z-63 mini disjoncteur DC Disjoncteurs miniature
Mode : DNB1Z – 63
Le voltage :1250V
Current :6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Certificat :CB CE CCC
Standard :CEI 60947 – 2 GB / T 14048.2
Email : [email protected]
Références :Base IEC 60068 – 2 – 6
Keyword :Disjoncteur DC
Gamme appropriée
La tension nominale de fonctionnement du disjoncteur DNB1Z-63 mini DC peut être jusqu’à DC 250V (1P), DC800V (2P), DC800V (3P), DC1200V (4P), il y a un système spécial d’extinction d’arc et de limitation de courant dans le MCB, qui peut rapidement déconnecter le courant de défaut du système de distribution DC.
Il peut protéger des composants importants dans le système de production d’énergie solaire, assure le fonctionnement du système de production d’énergie solaire photovoltaïque est fiable.
Environnement d’utilisation
L’altitude est inférieure à 2000 mètres. Peut être si l’altitude est supérieure à 2000m. Veuillez contacter le fabricant pour d’autres exigences spéciales.
La température ambiante est de -25 ℃, et la température moyenne de 24 heures ne dépasse pas + 35 ℃; lorsque la température ambiante est supérieure à + 40 ℃ ou inférieure à -25 ℃, veuillez contacter le fabricant.
Le produit doit être installé dans la boîte de distribution étanche. Disjoncteur à courant continu

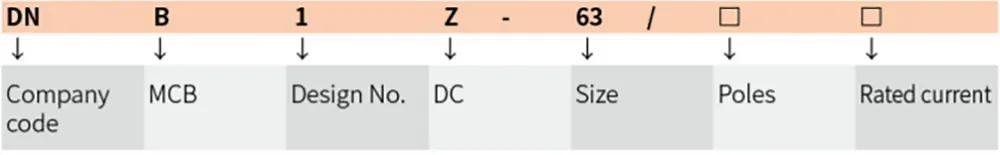

Modèle et signification

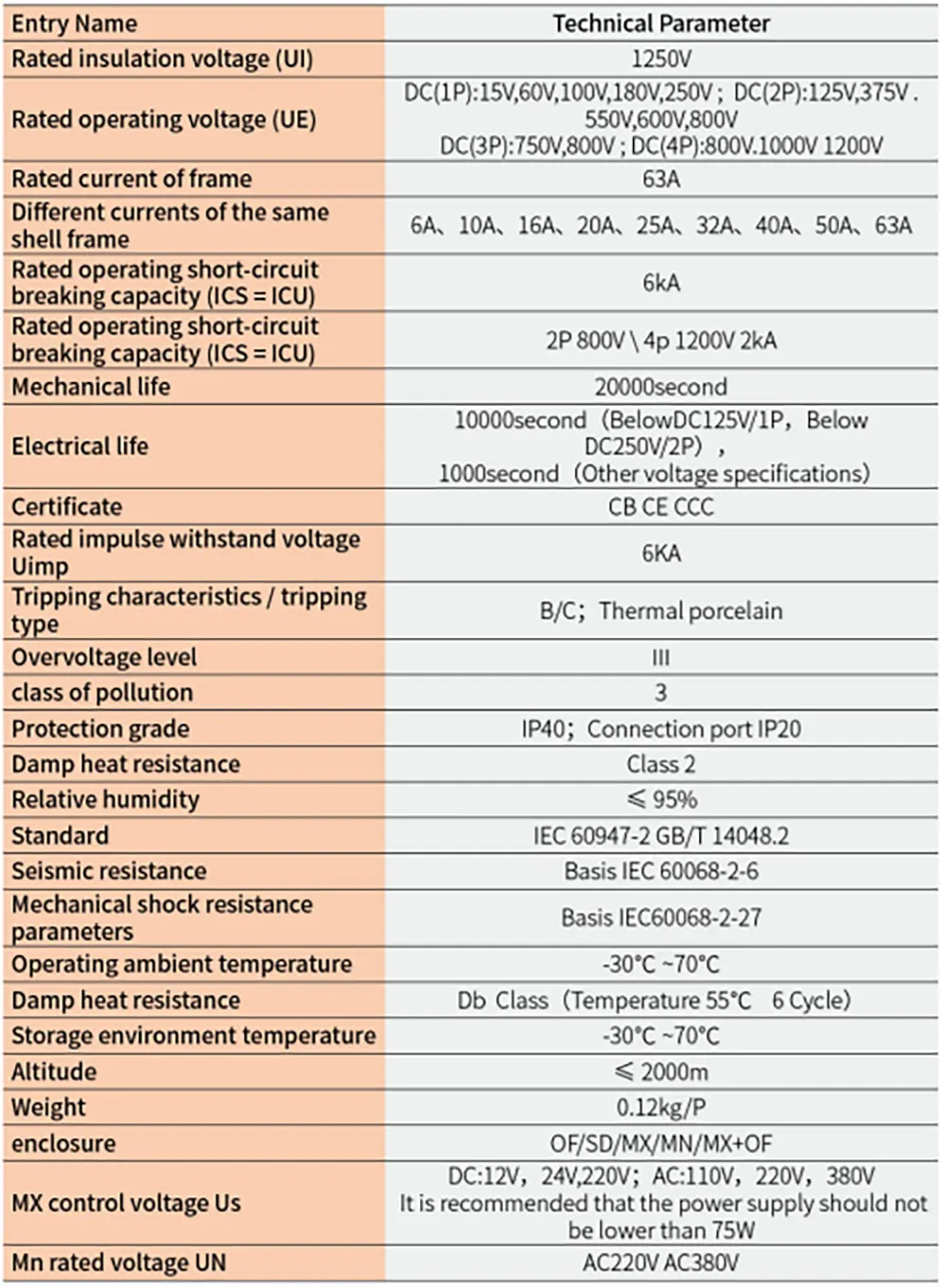

Paramètre technique
| Nom de l’entrée | Paramètre technique |
| Tension d’isolation nominale (UI) | 1250V |
| Tension nominale de fonctionnement (UE) | DC (IP): 15V, 60V, 100V, 180V, 250V; DC (2P): 125V, 375V, 550V, 600V, 800V DC (3P): 750V, 800V; DC (4P): 800V, 1000V, 1200V |
| Courant nominal du cadre | 63A |
| Différents courants d’un même cadre de coque | 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Court-circuit d’exploitation nominal Capacité de rupture (ICS = ICU) | 6KA |
| Court-circuit d’exploitation nominal Capacité de rupture (ICS = ICU) | 2P 800V 4p 1200V 2KA |
| Durée de vie mécanique | 20000seconde |
| Durée de vie électrique | 10000secondes (Belowdc125V / 1P, en dessous de DC250V / 2P), 1000secondes (autres spécifications de tension) |
| Certificat | CB CE CCC |
| Résistance de l’impulsion nominale à la tension Uimp | 6KA |
| Caractéristiques de déclenchement / type de déclenchement | B / C; porcelaine thermique |
| Niveau de surtension | Numéro de téléphone |
| Catégorie de pollution | 3 |
| Catégorie de protection | IP40; port de connexion IP20 |
| Résistance à la chaleur humide | Classe 2 |
| Humidité relative | D’une teneur en poids de carbone ≤ 95% |
| Norme | IEC 60947-2 GB / T 14048.2 |
| Résistance sismique | Base CEI 60068-2-6 |
| Paramètres de résistance mécanique aux chocs | Base ESL 60068-2-27 |
| Température ambiante de fonctionnement | -30 ℃ ~ 70 ℃ |
| Résistance à la chaleur humide | Classe dB (température 55 ℃ 6 cycle) |
| Température de l’environnement de stockage | -30 ℃ ~ 70 ℃ |
| Altitude | D’une largeur ≤ 2000m |
| Poids | 0,12 kg / P |
| Pièce jointe | De / SD / MX / mn / MX + de |
| Tension de contrôle MX nous | DC: 12V, 24V, 220V; AC: 110V, 220V, 380V Il est recommandé que l’alimentation ne soit pas inférieure à 75W |
| Mn tension nominale UN | AC220V AC380V |
