Comprendre les fusibles HV et les fusibles limitateurs de courant dans les applications spécialisées

Fusible limitant le courant du LRG

Les fusibles à haute tension (HV), également connus sous le nom de fusibles à haute capacité de rupture (HRC), sont spécifiquement conçus pour les systèmes de courant alternatif supérieurs à 1 kV. Ces fusibles sont essentiels pour protéger les transformateurs dans les réseaux de distribution d’énergie, offrant principalement une protection contre les courts-circuits du côté principal des transformateurs.

Les fusibles sont la pierre angulaire des systèmes électriques depuis le début de la distribution d’énergie. Initialement conçus pour protéger les circuits de la surchauffe et protéger les composants délicats des surtensions, ils ont évolué vers des dispositifs sophistiqués capables d’interrompre efficacement les courants excessifs. Cette fiabilité et cette rentabilité les rendent indispensables dans les systèmes d’alimentation modernes.

Les fusibles à haute tension, dont la valeur est supérieure à 1 000 V AC, sont plus complexes que leurs homologues à basse tension. Ils remplissent deux rôles principaux: gérer les surcharges modérées et répondre aux courts-circuits graves, en assurant une perturbation minimale des systèmes électriques.

Cliquez pour voir GRLFusible d’expulsionProduit & gt; & gt;

Lire la suiteQue sont les fusibles d’expulsion?

current limiting fuse expulsion fuse

Fusibles à HVPrincipales classifications

Les fusibles HV sont généralement classés en tant que limitants actuels ou limitants non actuels:

Fusibles limitatifs actuelsCes fusibles introduisent rapidement une résistance lors de la fusion, limitant efficacement à la fois l’ampleur et la durée des courants de faille. Cette capacité minimise les dommages à l’équipement et la perturbation du système.

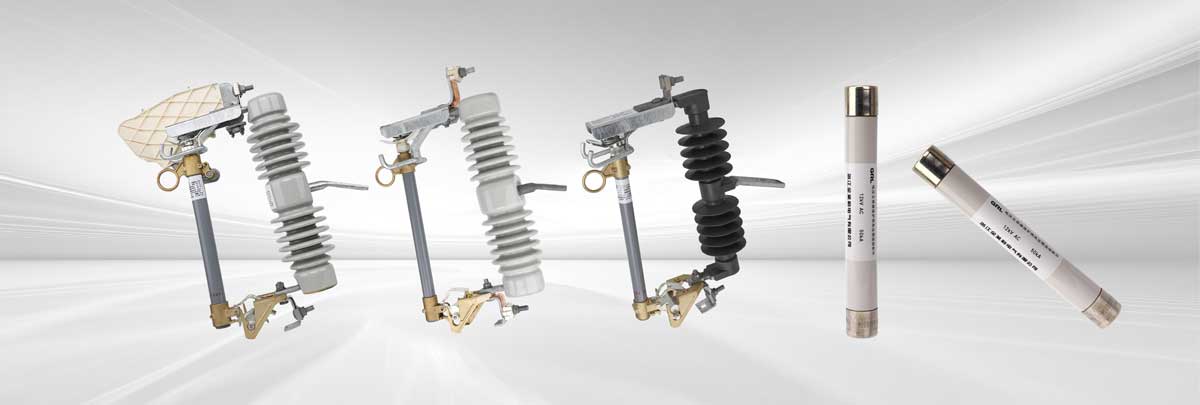

Fusibles limitatifs non actuels: souvent appelés fusibles d’expulsion, ils créent un écart physique par l’expulsion de gaz dans des conditions de faille. Bien qu’ils limitent la durée des pannes, ils ne réduisent pas son ampleur, ce qui les rend adaptés à des applications spécifiques.

Cliquez pour voir GRLFusible limitant le courantProduit & gt; & gt;

Quels sont les fusibles actuels qui limitent?

à l’heure actuelle, tous les fusibles ne sont pas limitatifs. Les types suivants sont conçus pour fournir une protection limite de courant:

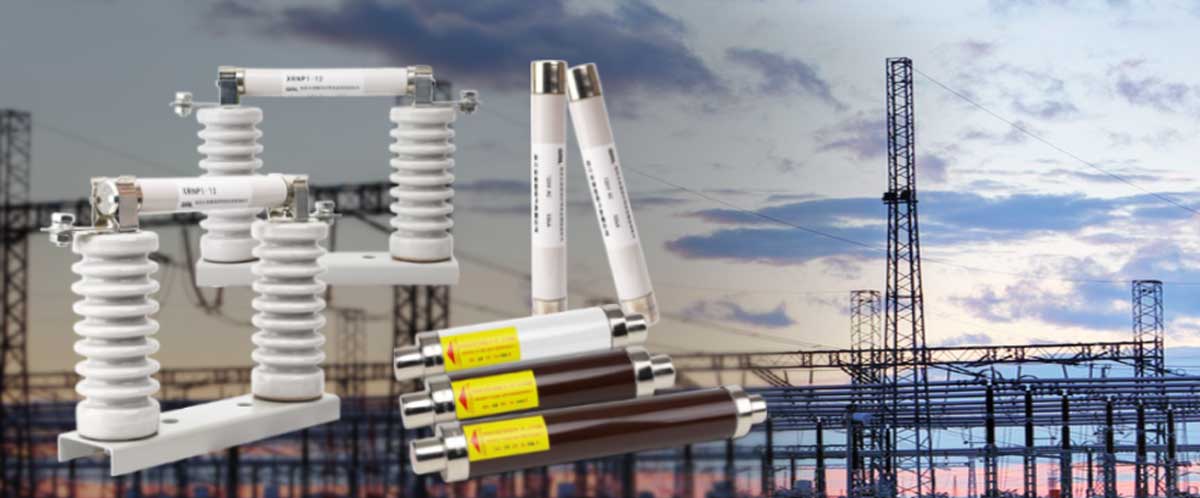

Fusibles limiteurs de courant à haute tension

Utilisé dans les applications de moyenne et haute tension, telles que les transformateurs, les commutateurs et les réseaux de distribution.

Conçu pour gérer les courants de défaut dans la gamme kilovolt, offrant une interruption rapide et une limitation d’énergie supérieure.

current limiting fuse

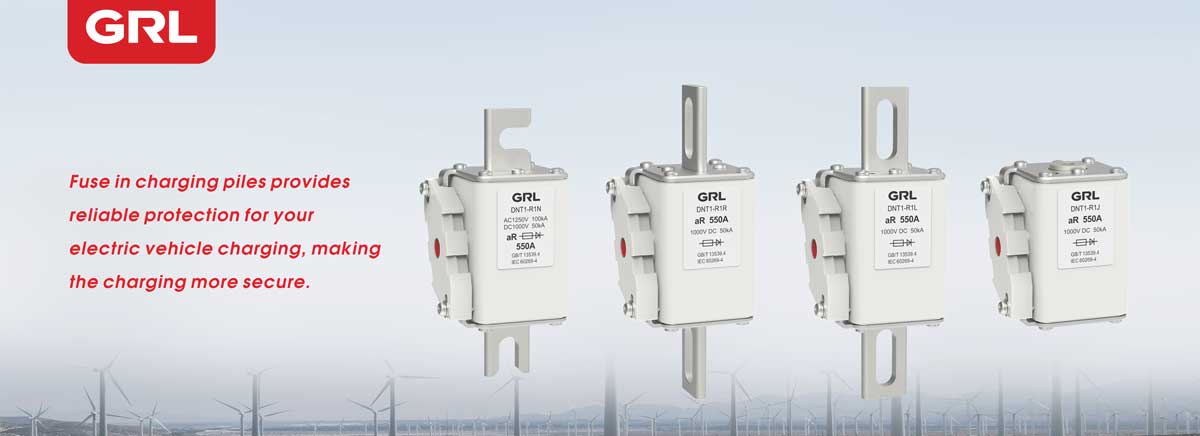

Spécialement conçus pour protéger les dispositifs électroniques sensibles et les composants semi-conducteurs des dommages causés par les excès de courant et les courts-circuits.

Disposent de temps de réponse ultra-rapides pour limiter le courant et prévenir les dommages aux composants délicats.

Semiconductor Fuses

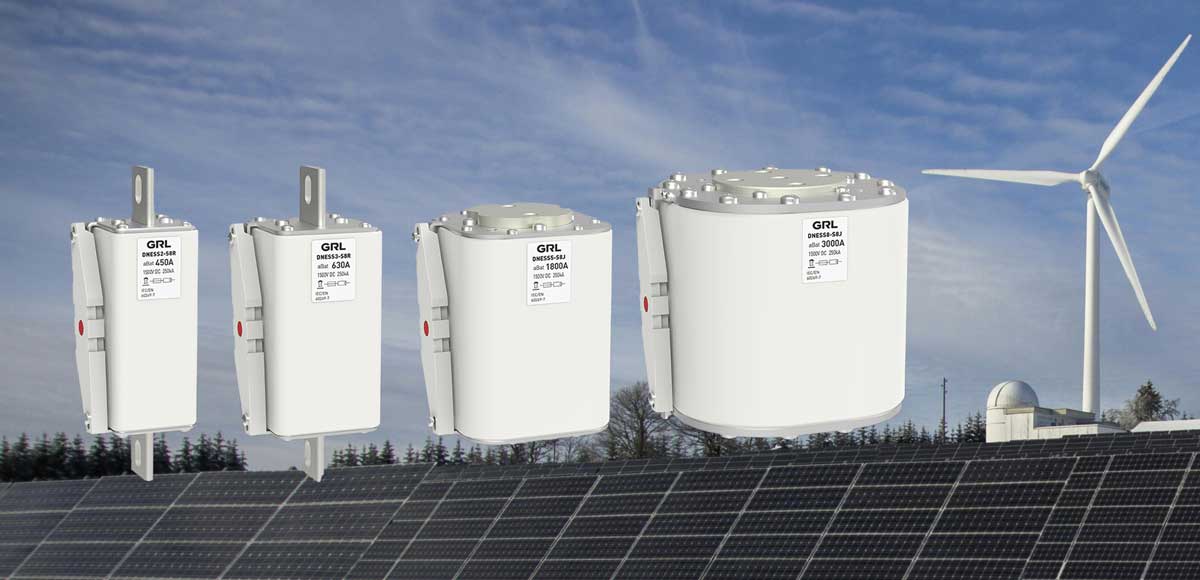

Commun dans les systèmes de stockage d’énergie de batterie (Bess), où ils protègent contre les défauts dans les environnements à fort courant.

Conçu pour des capacités de rupture élevées et une réponse rapide aux courts-circuits.

DNESS fuse

Fusibles limiteurs de courant à basse tension:

Trouvé dans des environnements industriels et commerciaux pour la protection des moteurs, des alimentateurs et des circuits d’usage général.

Inclure des fusibles de classe ul, tels que la classe J, la classe R et la classe T, qui fournissent une interruption de panne à grande vitesse et une limitation du courant.

Why Are Fuses Said to Be Current Limiting?

Les fusibles sont appelés limitants de courant parce qu’ils non seulement interrompent les courants de faille, mais réduisent également de manière significative le courant de crête (courant de passage) pendant une faille. Cette caractéristique distingue les fusibles limitant le courant des autres dispositifs de protection contre les surintensités, tels que les disjoncteurs. Lorsqu’un court-circuit se produit, un fusible limitant le courant répond en une fraction du cycle-avant que le courant de défaut n’atteigne sa pleine magnitude-limitant efficacement la quantité d’énergie qui traverse le circuit.

La capacité de limiter le courant est essentielle pour réduire le risque d’endommagement des composants électriques sensibles et minimiser l’impact des défauts sur le système. Cette fonctionnalité réduit également les forces thermiques et magnétiques générées lors d’un défaut, ce qui contribue à prolonger la durée de vie d’autres équipements connectés.

What Is the Difference Between Current Limiting and Time Delay Fuses?

La principale différence entre les fusibles limitatifs actuels et les fusibles à retardement réside dans leurs caractéristiques de réponse:

Fusibles limitatifs actuels:

Conçu pour interrompre rapidement les courants de défaut, généralement au cours du premier demi-cycle d’un événement de court-circuit.

Limitez le courant de pointe et l’énergie (I ² t), offrant une protection supérieure en cas de défaillance élevée.

Couramment utilisé dans les applications où les équipements sensibles ont besoin d’une protection immédiate, tels que les transformateurs et les circuits à haute tension.

Fusibles à retardement & # 160;:

Permettre à un surcourant temporaire de s’écouler pendant une durée spécifiée sans interrompre le circuit.

Utile dans les applications où les courants d’injection sont courants, tels que le démarrage du moteur ou l’énergie du transformateur.

Fournir une réponse plus lente par rapport aux fusibles limitants actuels, ce qui les rend moins efficaces pour limiter l’énergie des défauts.

Bien que les deux types de fusibles servent à des fins spécifiques, les fusibles limitatifs actuels sont le choix préféré dans les situations où l’interruption rapide des pannes et l’énergie de passage minimale sont critiques.

Les fusibles à haute tension à limitation de courant produits par GRL ont été largement reconnus sur le marché pour leurs excellentes performances et leur fiabilité.

Nos produits répondent aux normes internationales, prennent en charge la protection du courant jusqu’à 3000A et une capacité de rupture de 250kA, et peuvent fournir une protection sûre et fiable dans le stockage d’énergie, la distribution d’énergie et les applications industrielles.

En outre, nous produisons également plus de produits à haute tension, tels queFusibles à haute tension,Interrupteurs disconnecteurs triphasés à haute tensionSi vous avez besoin d’un support technique ou de solutions plus détaillées, n’hésitez pas à nous contacter!
