Les porte-fusibles RT18 DIN : le superman ultime de la sécurité électrique

Les supports de fusibles pour rails DIN sont des composants essentiels dans les systèmes électriques, offrant un moyen sûr et pratique d’intégrer les fusibles dans diverses applications. Ces appareils offrent de nombreux avantages et peuvent être intégrés de manière transparente avec d’autres produits GRL pour améliorer la protection et l’efficacité globales du système.

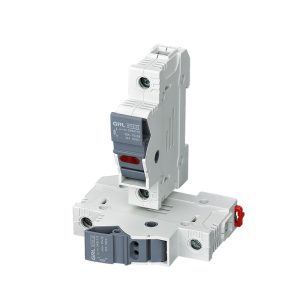

Cliquez pour voir le LRGRT18 porteur de fusibleProduit & gt; & gt;

Comment fonctionnent les porte-fusibles de montage de rail DIN?

Les porte-fusibles pour rails DIN sont conçus pour loger et connecter en toute sécurité les fusibles dans les circuits électriques, ce qui simplifie l’installation et la maintenance. Ces supports s’accrochent sur un rail DIN standard de 35 mm, offrant une installation stable et organisée. Les contacts terminaux à l’intérieur du support tiennent fermement le fusible, assurant ainsi une connexion électrique fiable. Ils accueillent différentes options de câblage, y compris des bornes à vis et des connexions à ressort, des tailles de fils de support allant de 0,75 mm ² à 25 mm ². Lorsqu’un défaut se produit, le fusible interrompt le circuit, protégeant les composants en aval des dommages. Cette combinaison de facilité d’installation, de connexions sécurisées et de protection efficace des circuits rend les supports de fusibles de montage DIN essentiels pour les systèmes électriques modernes.

Avantages des porte-fusibles pour rails DIN

1. 1.Conception modulaire

Ces supports offrent une approche modulaire, permettant un assemblage facile de versions multi-pôles pour répondre à différentes applications.

Par exemple, les porte-fusibles modulaires montés sur rail DIN sont utilisés dans les systèmes de contrôle industriels.Les ingénieurs ont utilisé la conception modulaire pour économiser de l’espace et intégrer facilement de nouveaux équipements. Le personnel de maintenance pourrait rapidement remplacer les fusibles défectueux, réduisant ainsi les temps d’arrêt. Cela a considérablement amélioré l’utilisation de l’espace, l’efficacité de la maintenance et la flexibilité du système, mettant en évidence la valeur de la conception modulaire.

2. 2.Indication visuelle

Des indicateurs LED sont disponibles sur de nombreux modèles, offrant une rétroaction visuelle claire lorsqu’un fusible est soufflé. Le personnel d’entretien peut détecter et identifier rapidement les défauts, améliorant ainsi l’efficacité de la maintenance et évitant les vérifications manuelles fastidieuses. La surveillance en temps réel et la réponse rapide augmentent la fiabilité du système, réduisent les temps d’arrêt et améliorent la sécurité en remédiant rapidement aux défaillances électriques et en atténuant les risques.

Cette fonction de visualisation excelle dans divers environnements, tels que les armoires de contrôle industrielles, les centres de données et les stations de recharge de véhicules électriques, optimisant les processus de maintenance et améliorant la fiabilité et la sécurité du système.

3. 3.Capacité de rupture élevée

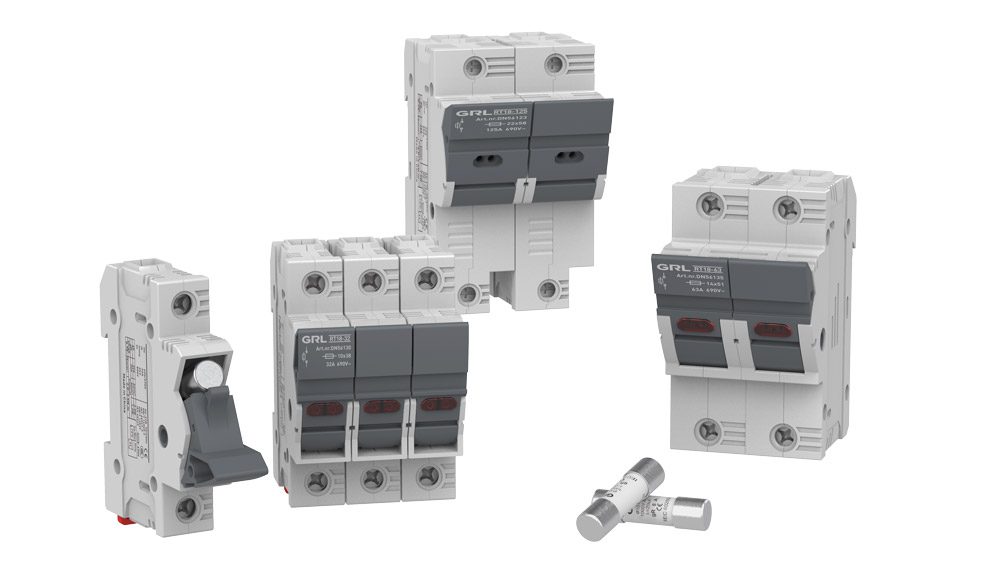

Les porte-fusible GRL, comme la série RT18, offrent des capacités de rupture allant jusqu’à 100kA à 500VAC.

4. 4.Polyvalence

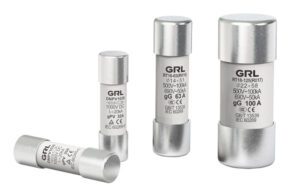

Ces supports peuvent accueillir différentes tailles de fusibles, y compris 10x38mm, 14x51mm, et d’autres, ce qui les rend adaptés à un large éventail d’applications.

5 RécapitulatifEntretien facile

La conception permet un remplacement rapide et sûr des fusibles, avec souvent un espace pour l’accès des doigts pour ouvrir le porte-fusible.

étapes d’installation des supports de mise à feu pour rail DIN

Supports de mise à feu pour rails DINSont des composants essentiels dans les systèmes électriques, fournissant un moyen sûr et organisé de loger les fusibles. Une installation appropriée est essentielle pour assurer la sécurité et la fonctionnalité. Voici les étapes détaillées pour installer un porte-fusible de montage de rail DIN:

1, préparer le rail DIN

Assurez-vous que le rail DIN est solidement monté à l’endroit souhaité dans le panneau électrique ou l’enceinte.

Le rail DIN devrait être un rail standard de type « chapeau » de 35 mm, qui est le type le plus couramment utilisé pour le montage des composants électriques.

2, position le porteur de fusible

Maintenez le porte-fusible à un angle avec la partie supérieure du support placée sur le bord supérieur du rail DIN.

Incliner le fond du porte-fusible vers le rail DIN jusqu’à ce qu’il se mette en place. Cette action fixe le porte-fusible sur le rail.

3, sécuriser le support de fusible

Assurez-vous que le porte-fusible est fermement attaché au rail DIN en tirant doucement dessus. Il ne doit pas bouger ou se détacher.

Si le porte-fusible est muni d’un mécanisme de verrouillage, enclenchez-le pour l’attacher davantage au rail.

4, insérer le fusible

Ouvrez le porte-fusible en soulevant le couvercle ou en retirant le porte-fusible, selon la conception du support.

Insérer le fusible approprié dans le porte-fusible. Assurez-vous que le fusible est correctement évalué pour l’application en termes de courant et de tension.

Fermez le porte-fusible, en vous assurant qu’il est bien verrouillé ou verrouillé.

5, connecter les fils

Retirez l’isolant des extrémités des fils qui seront connectés au support de fusible.

Insérez les extrémités du fil dépouillé dans les connexions terminales du porte-fusible. La plupart des supports ont des bornes à vis ou des bornes à ressort.

Serrez les vis terminales ou engagez le mécanisme du ressort pour fixer les fils en place. Assurer une connexion ferme et sécurisée pour éviter toute rupture de connexion.

6, étiqueter le porteur de fusible

Apposer des étiquettes claires et durables sur le porte-fusible, en indiquant le type et la cote du fusible installé. Cela facilite l’identification et la maintenance.

Obtenir un devis

Intégration avec les produits GRL

La gamme de produits GRL s’intègre parfaitement aux porte-fusibles montés sur rail DIN, améliorant ainsi la sécurité et l’efficacité du système.

La série RT18Débranchements des interrupteurs de fusiblesCombinez les porte-fusibles et les interrupteurs pour améliorer la sécurité et le contrôle.Configurations multipôlesProtégerSystèmes multiphasesOu plusieurs circuits au sein d’une unité compacte, idéal pour les environnements restreints à l’espace.Les supports de fusible GRL peuvent accueillir différents types de fusible, y compris:Gg fusibles, assurer la compatibilité avec les systèmes de protection existants.

En outre, leRT1 dispositif de protection contre la pollution (5606) RTprotection contre la pollution atmosphériquePeut également être intégré avecDispositifs de protection contre les surtensions Pour une utilisation dans une armoire de distribution d’énergie.

Ces caractéristiques rendent les fusibles montés sur rail DIN essentiels dans les systèmes électriques modernes, offrant sécurité, commodité et fiabilité. Leur conception modulaire, leurs indicateurs LED et leur capacité de rupture élevée conviennent à diverses applications.

L’intégration des porte-fusibles de GRL avec d’autres produits, tels que les disjoncteurs de fusibles et les configurations multipolaires, crée des solutions de protection sur mesure, améliorant la sécurité du système, simplifiant la maintenance et améliorant l’efficacité de l’installation.
