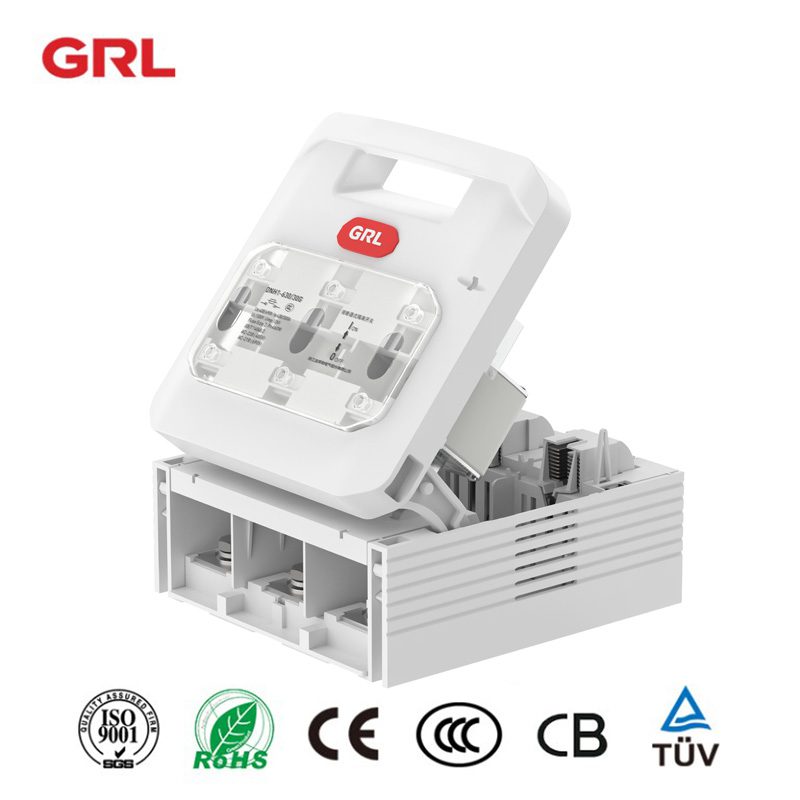

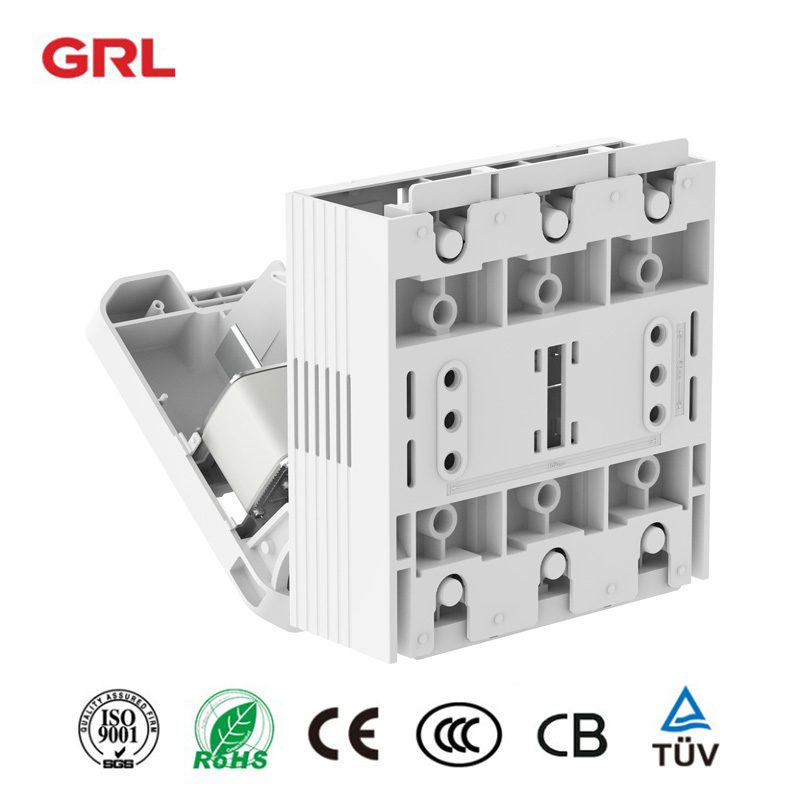

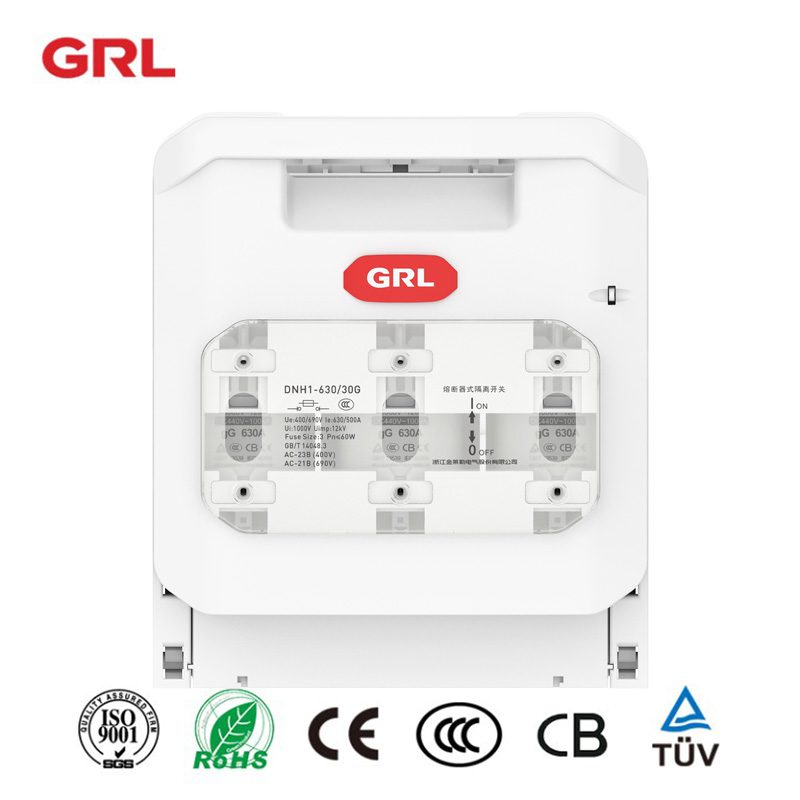

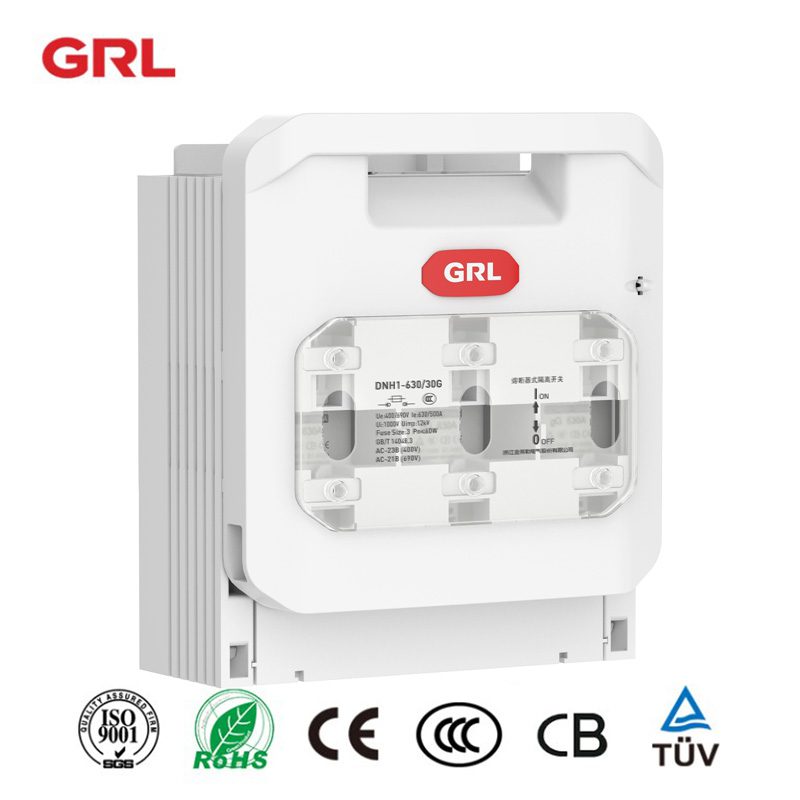

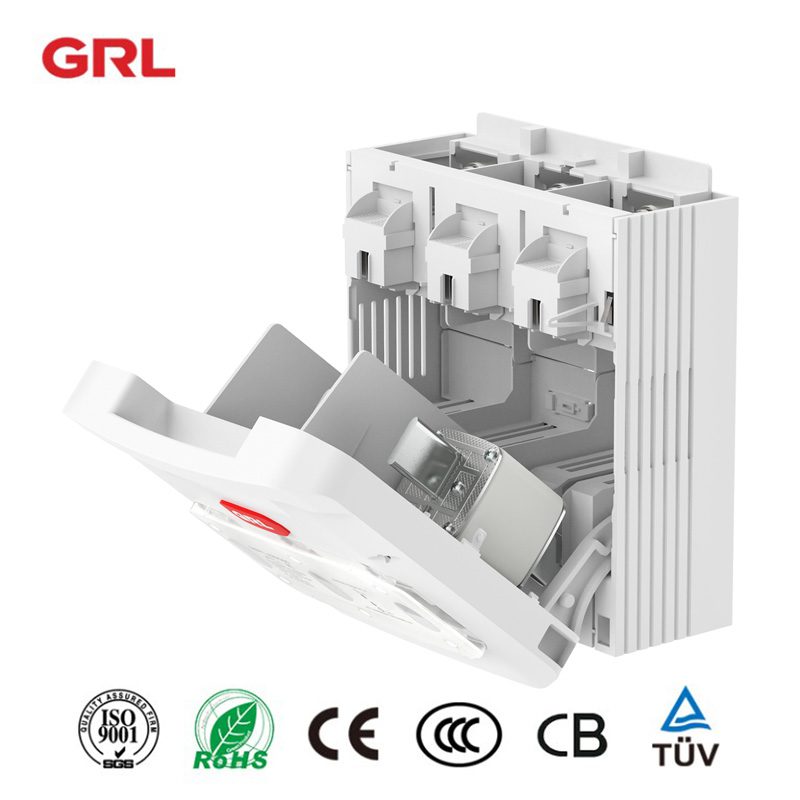

Fuse Switch Disconnecteur

Commutateur de déconnexion fusionné 630A 3 phases


Mode : DNH1 – 630 / 30G,

Le voltage : 400 VAC / 690 VAC / 1000VDC

Current noté :630A ou autre (160A, 250A, 400A, 800A)

Matières premières : Contacts en cuivre, base DMC, couvercle PC

Certificat : TUV, CB, CE RoHS

Type d’installation : Type fixe et type busbar

Facultatif : Avec liaison de fusible, micro-interrupteur, moniteur de fusible

Email : [email protected]

Fusible approprié :315A, 400A, 500A, 630A (NH3) ,

Mots clés : Commutateur de déconnexion 630 amp, commutateur de déconnexion fusionné 150a, 630A 3 phase Switch de déconnexion

630A paramètres du commutateur de débranchement fusionné en 3 phases: DNH1-630 / 30G

Aide à la sélection.

Description de la structure Faire correspondre la taille des fusibles Méthode de montage Modèle de produit Point n ° de l’ordre du jour
Type normal

3

Type fixe DNH1-630 / 30G DN31301
Avec contacteur auxiliaire 1NO + 1NC

3

Type fixe DNH1-630 / 30G DN31311
Avec 2 (contacteur auxiliaire 1NO + 1NC)

3

Type fixe DNH1-630 / 30G DN31321

Description des paramètres

Avec fusible Tension nominale UE V AC380
Courant nominal (en milliers de dollars) A 630 à 630
Courant thermique conventionnel Eth A 630 à 630
Durée nominale courte durée de résistance au courant Ka 50.
Tension d’isolation nominale UI V 690
Tension de résistance à l’impulsion nominale Uimp Kv 12
Catégorie d’utilisation AC-23B
AC-22B
AC-21B
AC-20B
Temps d’endurance électrique Temps 200

C’est ça.

Lire l’interrupteur de débranchement GRL 3 phaseType Busbar DNH1-630 / 31G

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

630A 3 Phase Fused Disconnect Switch

Capacité d’appuyer:

Capacité d’appuyer:50000 PC / ensembles par mois

Interrupteur de débranchement fondu de 15 ampères, interrupteur de débranchement de 20 ampères, interrupteur de débranchement de 30 ampères,

Interrupteur de débranchement fondu de 60 ampères, interrupteur de débranchement de 100 ampères, interrupteur de débranchement de 200 ampères,

Interrupteur de déconnexion fusionné de 250 ampères, interrupteur de débranchement fusionné de 400 ampères, interrupteur de déconnexion fusionné de 600 ampères,

Interrupteur de déconnexion à fusion de 630 ampères, interrupteur de débranchement à 800 ampères, commutateur de débranchement fondu 1000a, commutateur de débranchement fondu 1000a,

Interrupteur de déconnexion de 1600 ampères

DNH1G exploded view

Obtenez le dernier catalogue de produits de disconnecteur GRL NH Fuse Switch maintenant

630A commutateur de déconnexion soudé en 3 phases détails de l’emballage: carton d’emballage international + palette

16a interrupteur fondu, 20a interrupteur fondu, 30a interrupteur de débranchement fondu, 100a interrupteur de débranchement fondu, 160a interrupteur de débranchement fondu 18pcs / carton

125a interrupteur de débranchement fondu, 200a interrupteur de débranchement fondu, 250a interrupteur de débranchement fondu, 250a interrupteur à fusible, 6pcs / carton

Interrupteur de déconnexion fusionné de 400 ampères, interrupteur de débranchement fusionné de 630 ampères, interrupteur de débranchement fusionné de 800 ampères 4pcs / carton

3 Phase Fused Disconnect Switch box

3 Phase Fused Disconnect Switch carton

630A le commutateur de déconnexion soudé en 3 phases est divisé en installation fixe et installation de barre de bus

Nouvellement développé avec des fonctions électroniques. Dans le même temps, il existe deux types de méthodes de câblage, l’une peut être connectée par des boulons traditionnels, et l’autre peut être connectée par des clips.

Les commutateurs Fuse sont fabriqués selon les normes internationales telles que IEC 60947-3 et DN60269-2.

Les interrupteurs Fuse sont fabriqués selon les normes internationales telles que la CEI 60947-3.

Lire l’article du GRL sur(en dollars des États-Unis)Qu’est-ce qu’un interrupteur de déconnexion fusionné-Oui.

630A type de commutateur de débranchement soudé en 3 phasesDNH1G: il peut être équipé d’accessoires de microswitch, de fonction de verrouillage, de fonction de détection de fusible et de fonction de contrôle à distance.

C’est ça.

C’est ça.

C’est ça.

C’est ça.

Interrupteur de déconnexion fondu de 600 V interrupteur de déconnexion fusionné de 200 ampères

DNH1G

DNH1

630A type de commutateur de débranchement soudé en 3 phasesDNH1: il a la fonction de verrouillage, d’accessoires microswitch, et il n’y a pas de contrôleur de détection de fusible, de sorte qu’il ne peut pas effectuer la fonction de contrôle à distance.

C’est ça.

C’est ça.

C’est ça.

C’est ça.

Interrupteur de déconnexion fondu de 600v interrupteur de déconnexion fusionné de 250 ampères

630A interrupteur de déconnexion fusible à 3 phases de type DNH7: il peut être équipé d’accessoires de microswitch et n’a pas de fonction de verrouillage.

C’est ça.

C’est ça.

C’est ça.

C’est ça.

Interrupteur de déconnexion fondu de 600 V interrupteur de déconnexion fusionné de 400 ampères

DNH7

630A câblage du commutateur de débranchement soudé en 3 phases

DNH1G: boulon de terminaison 160A M8, boulon M10 250a-400a, boulon M12 630A, boulon 8.8

DNH1: boulon de terminaison 160A M8, boulon M10 250a-400a, boulon M12 630A, boulon 8.8

DNH7: boulon de terminaison 160A M8 assorti, boulon M10 250a-400a, boulon M12 630A, boulon 8.8

DNH1G: numéro carré de câble correspondant 160A 16-70 mm ², 250A -400a 25-150 mm ², 630A 25-240 mm ²

DNH1: numéro carré de câble correspondant 160A 16-70 mm ², 250A -400a 25-150 mm ², 630A 25-240 mm ²

DNH7: numéro carré de câble correspondant 160A 16-70 mm ², 250A -400a 25-150 mm ², 630A 25-240 mm ²

3 Phase Fused Disconnect Switch clamp

Interrupteur de déconnexion fondu de 600 V interrupteur de déconnexion fusionné de 600 ampères

Type de commutateur DNH1G Fuse: interrupteur de déconnexion fondu de 100 ampères, interrupteur de débranchement fusionné de 200 ampères, interrupteur de débranchement à 250 ampères, interrupteur de débranchement à 400 ampères, interrupteur de déconnexion fusionné de 600 ampères, interrupteur de déconnexion à 800 ampères

Fusible de type de commutateur DNH1: interrupteur de débranchement fondu de 60 ampères, interrupteur de débranchement fondu de 100 ampères, interrupteur de débranchement fusionné de 200 ampères, interrupteur de débranchement fusionné de 400 ampères, interrupteur de débranchement fondu

Type d’interrupteur DNH7: interrupteur de débranchement fondu de 160 ampères, interrupteur de débranchement à 250 ampères, interrupteur de débranchement à 400 ampères, interrupteur de débranchement de 630 ampères, interrupteur de déconnexion fusionné de 800 ampères

3 Phase Fused Disconnect Switch 3AND1

Interrupteur de débranchement fondu de 600 V interrupteur de déconnexion fusionné de 800 ampères

Principe de sélection de l’interrupteur électrique fusionné du fusible:

Fusible NH00Spécifications correspondantes 100A interrupteur de débranchement fondu, interrupteur de débranchement fondu 125A, interrupteur de débranchement fondu 160A
Fusible NH1Spécifications correspondantes 200A interrupteur de débranchement fondu, interrupteur de débranchement à fusion 250A et interrupteur à fusible 250A
Fusible NH2Spécification correspondante interrupteur de déconnexion fusionné de 400 ampères
Fusible NH3Spécifications correspondantes interrupteur de déconnexion fusionné de 630 ampères, interrupteur de déconnexion fusionné de 800 ampères

Remarque: le principe de sélection du couteau isolant est conforme à la norme Fuse.
