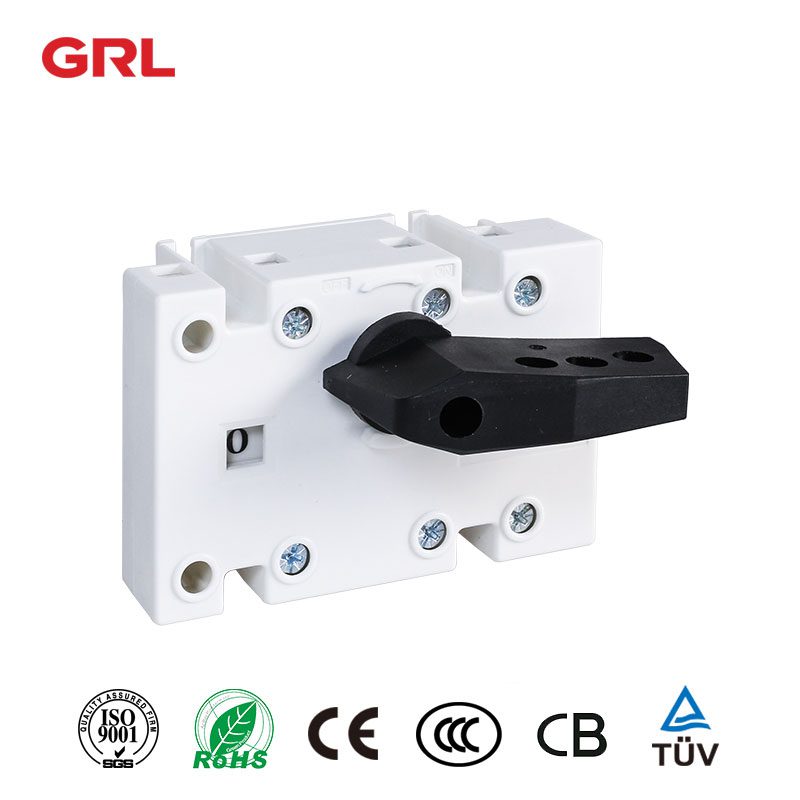

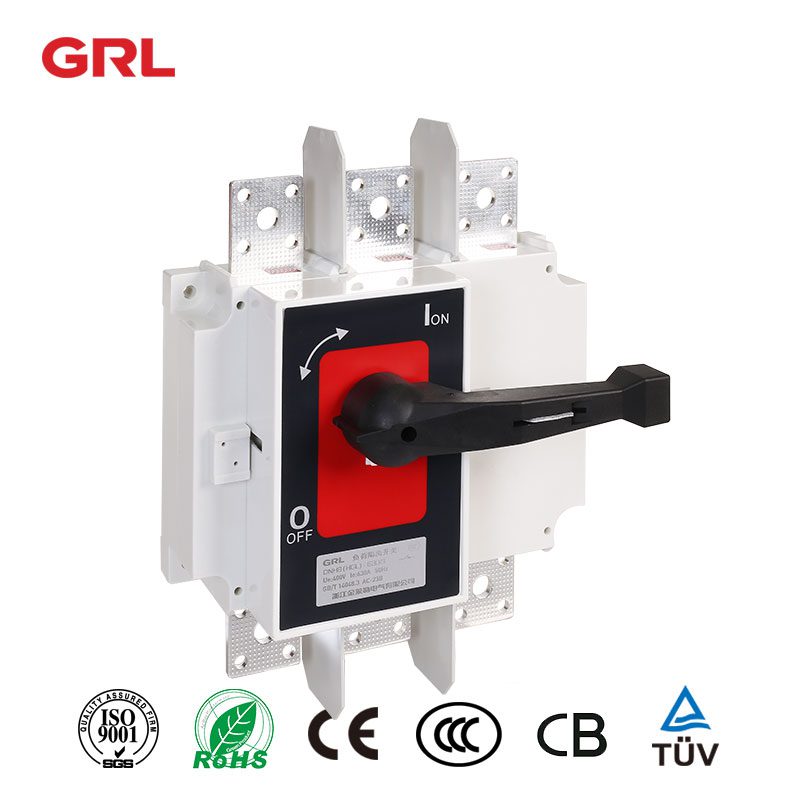

Interrupteur d’isolation à 3 pôles DNH8 (HGL) série Interrupteur de déconnexion de charge

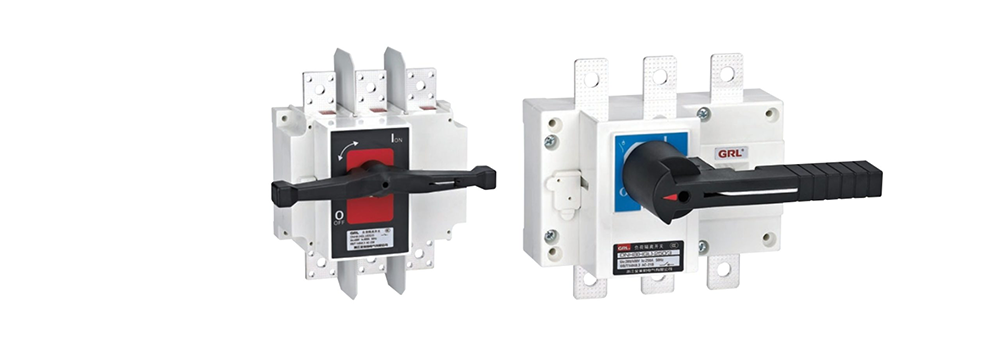

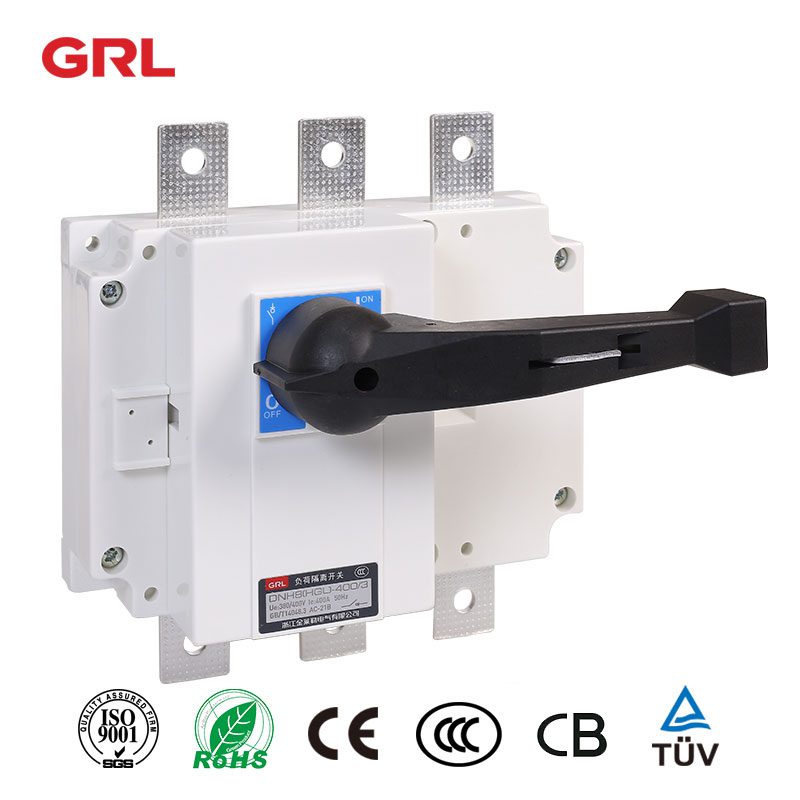

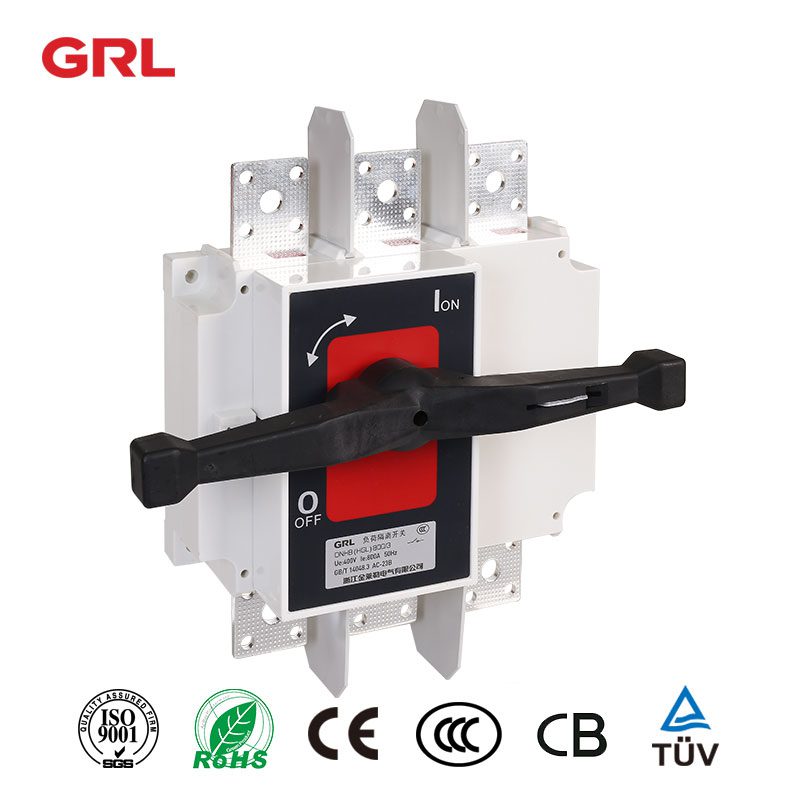

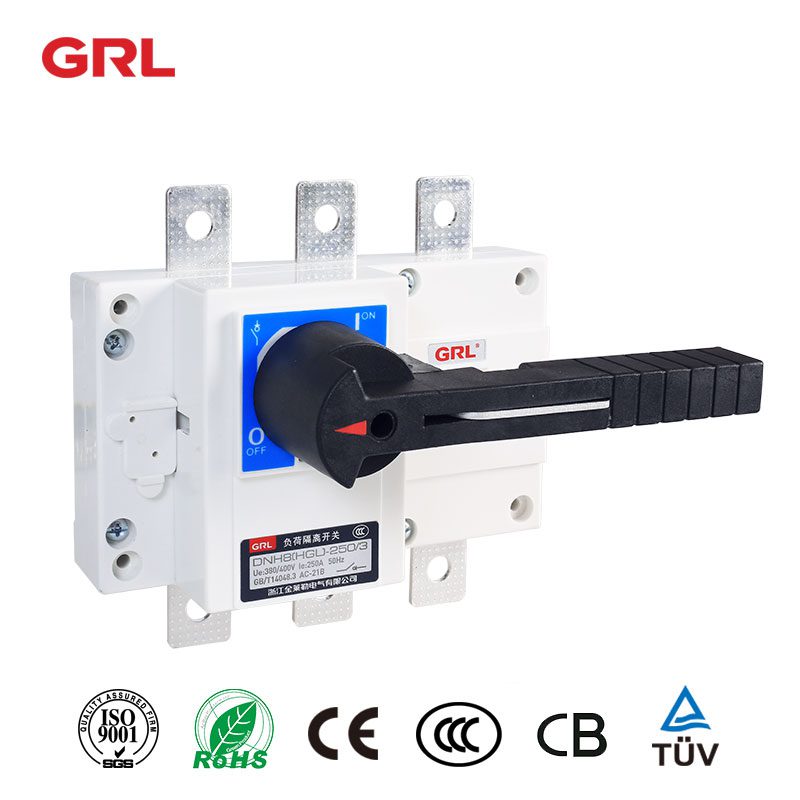

DNH8 (HGL) série 3 interrupteur d’isolement des pôles vue d’ensemble

Champ d’application de l’interrupteur d’isolateur à 3 pôles

Le commutateur d’isolateur de pôle DNH8 (HGL) série 3 est spécialement conçu pour les circuits fonctionnant à l’AC 50Hz avec une tension nominale de 400V et un courant nominal jusqu’à 3150A. Ces commutateurs sont idéaux pour commuter rarement les circuits en marche et en arrêt et en fournissant une isolation électrique fiable.

3 fonction de commutateur d’isolateur de pôle

• Mécanisme de libération instantanée:Le mécanisme d’accélération innovant permet une commutation rapide à des vitesses de 13,8 m / S. cette fonction fonctionne indépendamment de la vitesse de la poignée, ce qui améliore considérablement la capacité d’extinction des arcs.
• Construction durable:Le boîtier de commutation est fabriqué à partir de résine polyester non saturée renforcée de fibres de verre, offrant un excellent retardateur de flamme, des propriétés diélectriques et une résistance aux chocs. Cela le rend adapté à divers environnements difficiles, assurant des performances robustes d’extinction d’arc.
• Contacts autonettoyants:Les contacts parallèles à double point d’arrêt sont dotés de mécanismes autonettoyants, ce qui améliore la fiabilité.
• Caractéristiques de sécurité:Chaque contact a deux faces de contact distinctes, et une grande distance d’isolement dans la position « 0 » empêche le mauvais fonctionnement. De plus, trois serrures peuvent être utilisées simultanément pour sécuriser la poignée.

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

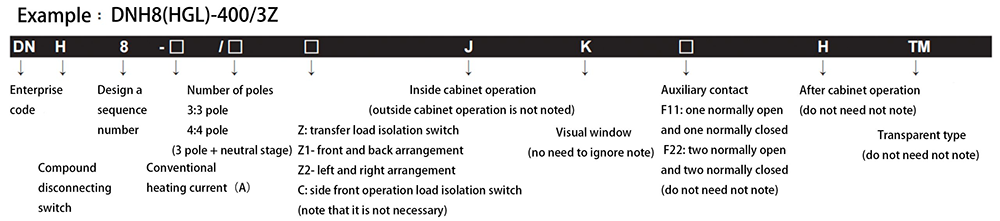

3 Pole Isolator Switch Model and Meaning

Par exemple, le modèle DNH8 (HGL) -160A / 4Z2JF11 ~ 380V présente les caractéristiques suivantes:

• • Tension nominale AC: 380V
  • Courant de chauffage sous contrat: 160A
  • Courant nominal: 125A
  • Quatre pôles avec fonctionnement extérieur de l’armoire et contacts auxiliaires (1 normalement ouvert + 1 normalement fermé).

3 conditions de fonctionnement de l’interrupteur isolateur de poteau

1. Plage de température:La température de l’air ambiant doit rester comprise entre -5 ° C et + 40 ° C, avec une humidité relative ne dépassant pas 95%.
2. Altitude:L’altitude d’installation ne doit pas dépasser 2000 mètres.
3. Environnement:L’interrupteur doit être utilisé dans des environnements exempts d’explosifs et où la pluie ou la neige ne s’immiscent pas.

3 interrupteurs d’isolateur de poteau répondent au critère

Conformité aux normes

La série DNH8 (HGL) répond aux normes internationales et nationales:

Normes internationales:

• • IEC 60947-1: équipements de commutation et de commande basse tension partie I: Généralités
  • CEI 60947-3: équipements de commutation et de commande basse tension, interrupteurs, isolateurs, interrupteurs d’isolement et appareils combinés à fusibles

Normes nationales:

• • • GB / T 14048.1: appareillage de commutation et équipement de commande basse tension dispositions générales
    • GB / T 14048.3: équipement de commande des appareils de commutation basse tension, interrupteurs basse tension, isolateurs, interrupteurs d’isolateurs et dispositifs combinés à fusible

3 paramètres techniques du commutateur d’isolateur de pôle

La série DNH8 (HGL) de 3 commutateurs d’isolateur de poteau est conçue pour une utilisation dans une variété d’applications où la mise en marche et la désactivation du circuit ou l’isolation électrique sont nécessaires. Ils sont disponibles en sept modèles différents, allant de 63A à 3150A, et disposent d’une conception modulaire avec trois et quatre niveaux (trois niveaux + niveau neutre pour la mise en marche et la désactivation).

L’interrupteur d’isolement électrique est également équipé d’une fenêtre avant qui indique l’état marche / arrêt du contact, et d’une fenêtre d’observation arrière qui permet l’observation directe de l’état on-off du contact.

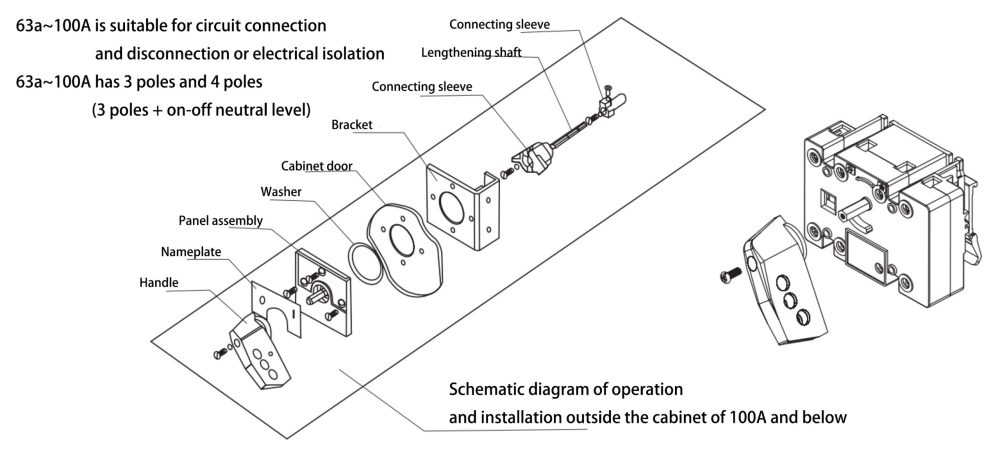

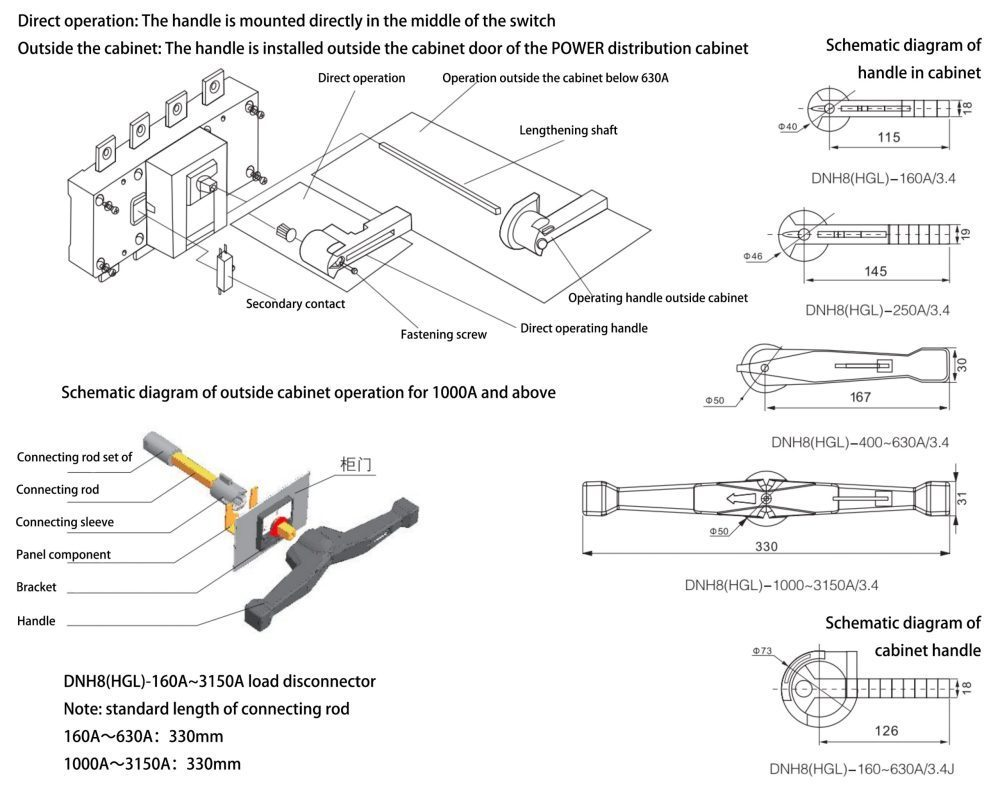

Mode de fonctionnement du commutateur d’isolateur à 3 pôles

3 déconnecteur de charge de poteau

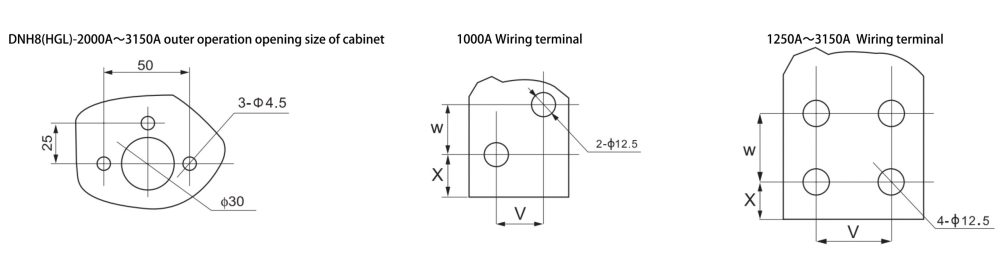

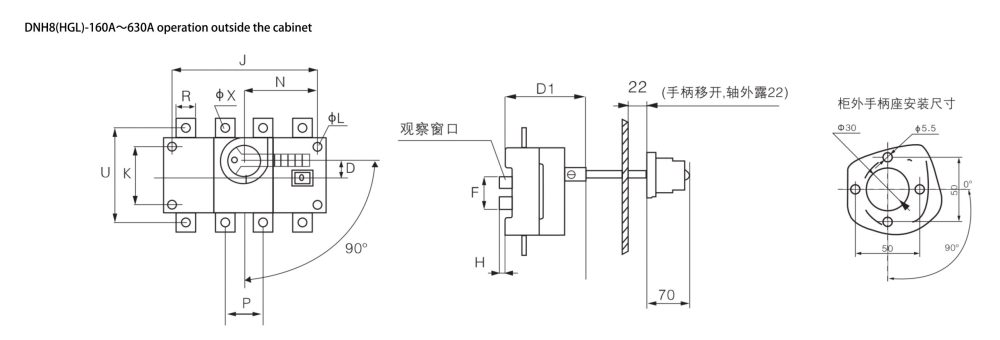

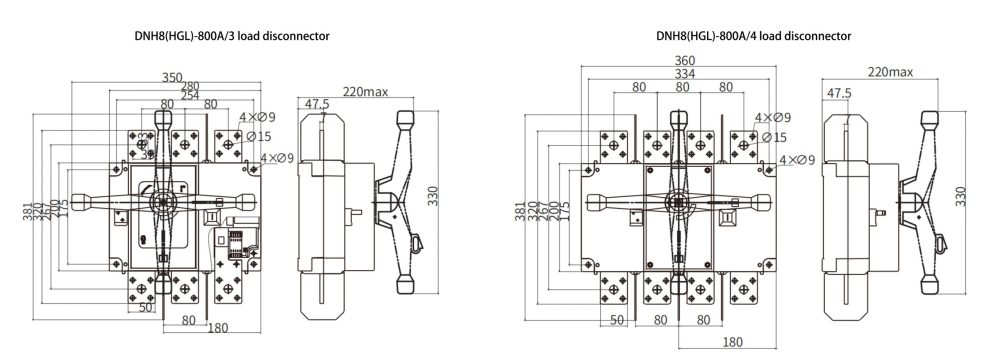

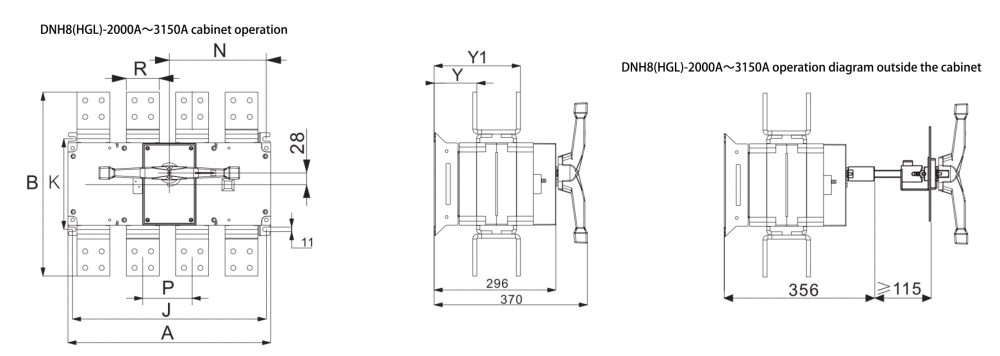

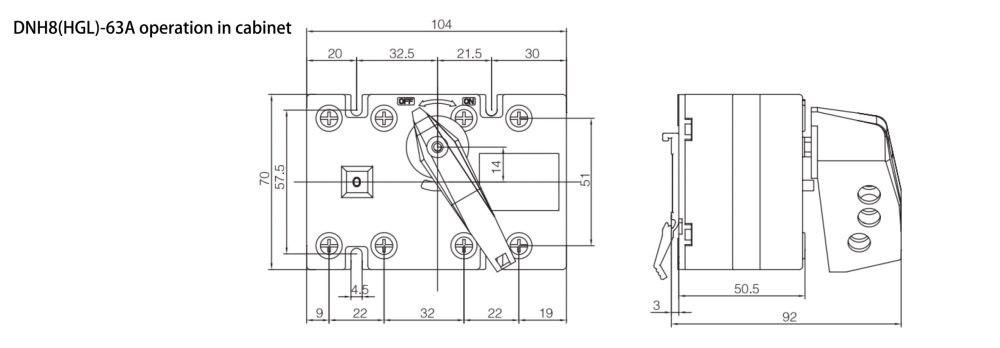

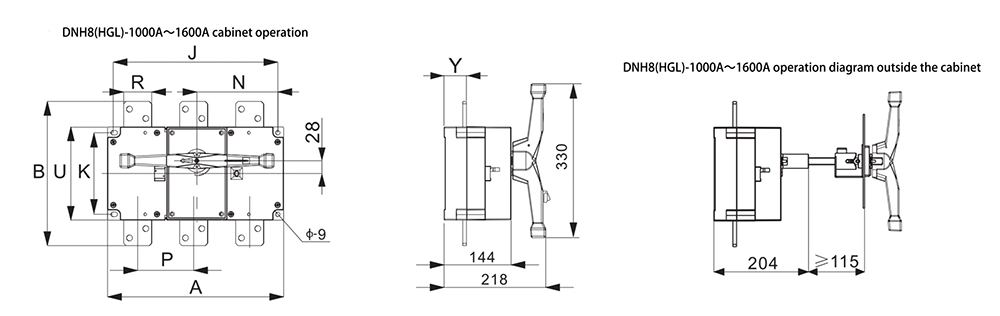

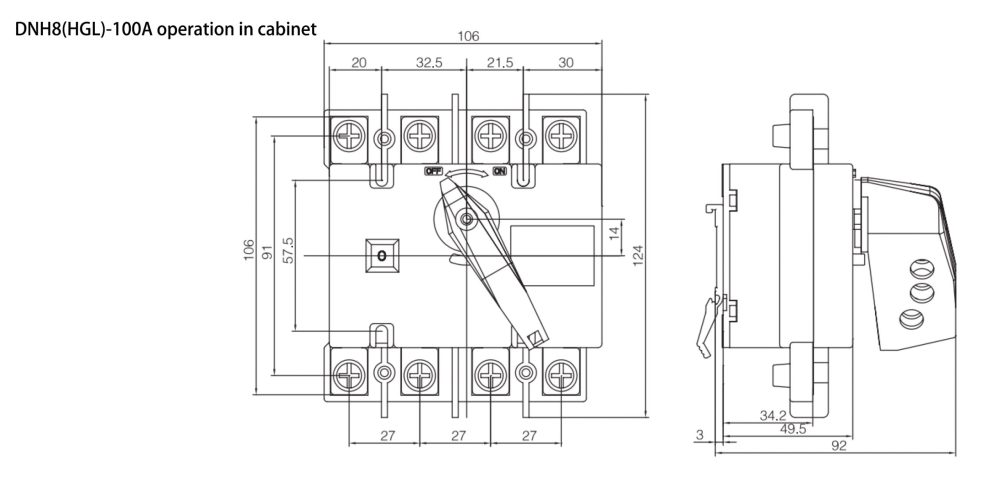

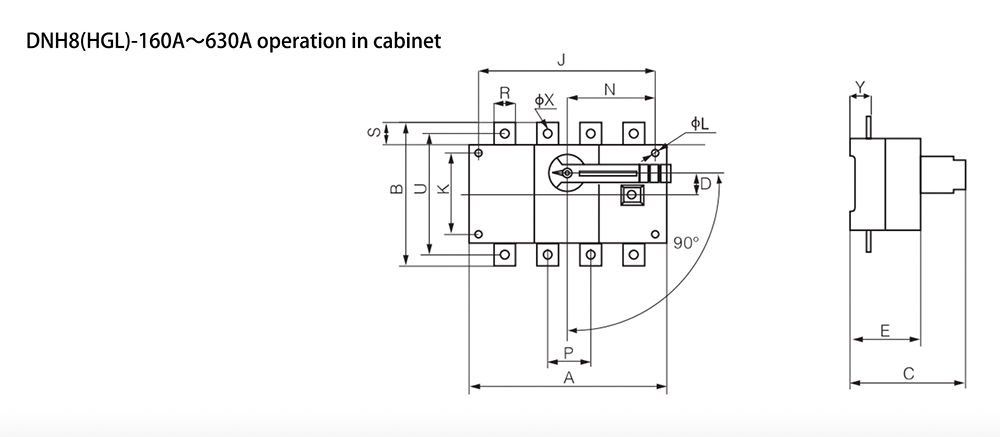

Schéma de l’interrupteur d’isolateur à 3 poteaux et dimension d’installation (mm)

Le commutateur d’isolateur de phase DNH8 (HGL) série 3 fournit des fonctionnalités essentielles pour l’isolation électrique et le contrôle de circuit dans diverses applications. Disponible dans des modèles allant de 63A à 3150A, cette conception modulaire intègre trois et quatre niveaux (y compris un niveau neutre pour le fonctionnement du circuit). En outre, il dispose d’une fenêtre avant pour indiquer l’état de contact et d’une fenêtre d’observation arrière pour une surveillance facile.

Si vous avez des questions ou si vous avez besoin de plus d’informations sur nos interrupteurs d’isolateur, options de commutateurs d’isolation électrique, ou d’autres produits, s’il vous plaît n’hésitez pas àContactez-nousC’est ça !
