Paramètres de mise à feu du cylindre
| Article du produit | NT1 |
| Taille | 10 * 38 mm 14 * 51 mm 22 * 58 mm |
| Courant nominal | 2A-50A |
| Tension nominale | 500VAC / 690VAC |
| Capacité de rupture (Ka) | 100kA (500VAC) / 50kA (690VAC) |
| Norme | CEI 60269-6 GB / T 13539.6 |
| Demandes | Système de contrôle de puissance, Matériel électrique de l’industrie |
Lire la suiteQu’est-ce que Fuse Link? & gt; & gt;
Qu’est-ce qu’un fusible à cylindre?
Cylindre Fuse est un type rapide de dispositif de sécurité électrique qui est utilisé pour protéger les câbles, les lignes électriques et l’équipement électrique contre les surcharges et les courts-circuits dans les systèmes électriques.
C’est un dispositif de sécurité qui est inventé pour protéger les équipements électriques contre les courants excessifs, comme les autres types de petits fusibles électriques.
La fonction principale d’un fusible de cylindre est de protéger les systèmes et la vie humaine.
Lire la suiteQu’est-ce que Photovoltaic Fuse Link? & gt; & gt;
Construction & amp; travail d’un fusible de cylindre
* comme son nom l’indique, la forme d’un fusible cylindrique ressemble à un cylindre. Le corps à fusibles de cylindre est fait de céramique, de porcelaine ou de verre.
Il y a un mince fil de cuivre ou un fil d’argent, ou une bande d’alliage métallique au milieu du fusible. Et aussi, il a un bouchon métallique à chaque extrémité de fusible, qui sont utilisés comme contacts lorsqu’il est inséré (en série) dans le circuit électrique.

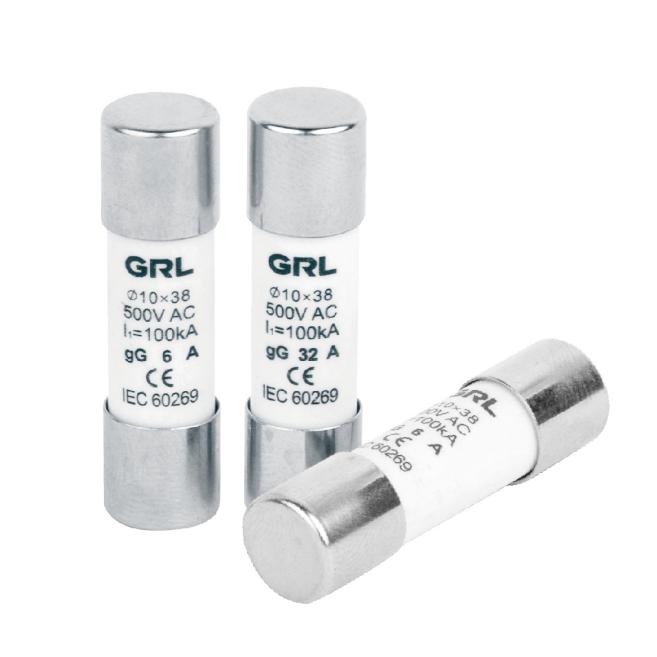

Habituellement, le capuchon métallique est fait de cuivre rouge plaqué nickel ou de cuivre rouge plaqué argenté qui a une conductivité.20 amp fusible de cylindre
* le corps à fusibles cylindre est rempli avec des matériaux granulaires ou en poudre connus sous le nom de remplisseur. Il existe différents types de matériaux utilisés comme matériau de remplissage comme le sable, le carbonate de calcium, le quartz, etc.
* le conducteur de fil mince est conçu pour fusionner à une température spécifique lorsque le circuit transporte plus que le courant nominal.
Lorsque le fil fusionne, le circuit se brise et aucun courant ne circule. La poudre contenue dans la cartouche de fusible condense et refroidit la vapeur et y éteint l’arc en interrompant le courant d’écoulement.
* les fusibles à cylindre sont largement appliqués dans de nombreux types différents d’équipements électriques et électroniques. Ils protègent non seulement l’équipement du danger, mais préviennent également les incendies dangereux causés par la surchauffe des circuits.
Une fois que le fusible cylindrique a surchauffé et que le fil a fusionné, il ne fonctionne plus. Un nouveau fusible doit être installé pour rétablir le courant à travers le circuit. Les fusibles à cylindre sont remplacés à l’intérieur d’un support. C’est ce qu’on appelle un porte-fusible de cartouche, un interrupteur de fusible ou un porte-fusible.
Comment sélectionner la taille de classement appropriée du fusible de cylindre?
Bien que le choix du fusible approprié et de sa taille nominale pour les appareils électriques soit basé sur différents facteurs et environnements. Mais la formule de base suivante montre comment choisir la bonne taille de fusible?
Facteur de mise à feu = (puissance / tension) x 1,25
Par exemple, vous devez trouver la bonne taille de fusible pour 10A deux broches socket.
(1000W / 230V) x 1,25 = 5,4A
Application du fusible de cylindre
* Fuse de cylindre en céramique:
* armoire de commande industrielle;
* boîte combinée PV;
* protection des instruments de mesure;
* protection des transformateurs isolés;
* protection des pare-chocs.
* moteur, etc.
